车机蓝牙 PCB：负责音频传输（如蓝牙音乐、电话通话）与手机互联（如 CarPlay、Android Auto），核心需求是高音频质量（支持 A2DP 协议，采样率 48kHz）、低延迟（音频延迟＜100ms）、多设备连接（同时连接 2 台手机）。需抵御车机内部的数字噪声（如 MCU 时钟、显示屏驱动）干扰。

方向盘蓝牙 PCB：用于无线控制（如音量调节、接打电话），核心需求是低功耗（休眠电流＜5mA）、短距离通信（3 米内）、快速响应（按键指令传输延迟＜50ms）。PCB 体积小巧（通常＜5cm×5cm），需适配方向盘的狭小安装空间。

无线充电板蓝牙 PCB：实现与手机的蓝牙配对（用于充电状态显示、异物检测联动），核心需求是低功耗（工作电流＜20mA）、抗金属干扰（充电板金属外壳对射频的影响）、通信稳定性（充电过程中无断连）。

蓝牙芯片选型：选用 AEC-Q100 认证的蓝牙芯片，如 NXP 的 MW300 系列（支持蓝牙 5.2，Grade 2，-40℃~105℃）、TI 的 CC2640R2F（低功耗，休眠电流 0.5μA）。芯片需集成射频前端（PA、LNA），输出功率≥4dBm（确保通信距离），接收灵敏度≤-90dBm（增强抗干扰能力）。

射频匹配网络设计：① 射频信号路径（芯片 RF 引脚至天线）的阻抗控制为 50Ω±10%，采用微带线设计（FR-4 基板，介电常数 4.4，线宽 0.25mm，介质厚度 0.15mm）；② 匹配网络由 2-3 个元件（电感、电容）组成，采用 0402 封装的高频元件（如 Murata 的 GRM 系列电容，Q 值≥200），布局在射频引脚附近（距离＜3mm），减少信号损耗；③ 通过矢量网络分析仪（VNA，如 Keysight N9918A）调试匹配网络，确保反射系数（S11）＜-15dB（1MHz-2.5GHz）。

射频信号隔离：① 射频电路与数字电路（如 MCU、CAN 总线芯片）之间设置 “隔离带”（宽度 2mm，无铜区域），避免数字噪声耦合；② 射频线路避免与电源线路（如 12V 电源线、LDO 输出线）平行布线，交叉时垂直交叉，间距≥5mm（减少电源噪声对射频的干扰）；③ 射频芯片的电源引脚处放置高频 decoupling 电容（0.1μF+0.01μF，陶瓷电容，X7R 材质），抑制电源噪声进入芯片。

天线类型选择：① 车机蓝牙 PCB 采用 PCB 内置贴片天线（面积≥20mm×15mm），适配车机内部的安装空间，增益≥0dBi；② 方向盘、无线充电板等小体积 PCB 采用陶瓷天线（如 Johanson 的 2450AT18A0040，尺寸 3.2mm×1.6mm），体积小巧（＜0.1cm³），增益≥-2dBi。

天线布局原则：① 天线远离金属结构（如车机外壳、方向盘金属骨架）≥10mm，避免金属对射频信号的屏蔽（信号衰减≤3dB）；② 天线远离干扰源（如发动机 ECU、高压线束、显示屏驱动板）≥100mm，减少电磁干扰（EMI）对接收灵敏度的影响；③ 天线中心与 PCB 边缘的距离≥5mm，避免边缘效应导致的信号畸变。

天线匹配与调试：① 天线与射频电路之间串联 50Ω 传输线（长度＜20mm），避免过长导致信号损耗（每 10mm 损耗≤0.5dB）；② 通过 VNA 测试天线的驻波比（VSWR），确保 VSWR＜2（2.4GHz 频段）；③ 若存在金属干扰，在天线周围铺设 “接地环”（宽度 0.5mm，铜厚 1oz），接地环与天线间距 1mm，增强信号辐射效率。

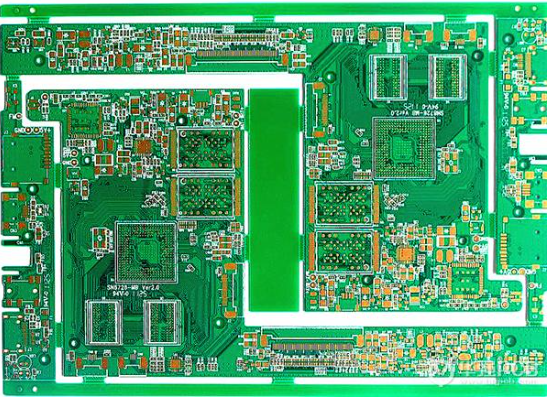

射频线路阻抗控制：① 采用阻抗计算软件（如 Polar SI9000）设计微带线参数，确保 50Ω 阻抗（线宽 0.25mm，介质厚度 0.15mm，FR-4 基板）；② 射频线路的铜厚≥1oz（35μm），减少皮肤效应导致的高频损耗（2.4GHz 时损耗≤0.2dB/cm）；③ 避免在射频线路上放置过孔（过孔的寄生电感≈1nH，导致信号反射），若必须过孔，采用盲孔（仅贯穿 2 层），并在过孔周围铺设接地过孔（间距 1mm），抑制辐射。

信号完整性优化：① 蓝牙数据线路（如 UART、I²C）采用短路径设计（长度＜50mm），避免信号延迟；② 多设备连接时，蓝牙芯片的通信接口（如 SPI）采用差分信号传输，差分对的长度差≤3mm，间距为线宽的 1.5 倍（抑制串扰）；③ 避免射频线路与数据线路交叉，若交叉，垂直交叉且间距≥3mm（减少串扰）。

电源 EMC 滤波：① 电源输入端添加共模电感（如 TDK 的 ACM2012-900-2P，扼流值 900μH）与 X 电容（0.1μF，X7R 材质），抑制 100kHz-100MHz 的共模干扰；② 蓝牙芯片的电源引脚处添加 π 型滤波网络（2 个电容 + 1 个电感），电容 0.1μF，电感 10μH，滤除高频噪声（＞10MHz）。

接地与屏蔽：① 射频电路采用单点接地，射频地与数字地在电源入口处单点连接（通过 0Ω 电阻），避免地环路；② 蓝牙芯片与射频电路采用金属屏蔽罩（材质为洋白铜，厚度 0.2mm），屏蔽罩底部与接地平面紧密贴合（接触电阻＜1Ω），屏蔽效能≥30dB（2.4GHz 频段）；③ PCB 边缘铺设接地铜皮（宽度 1mm），增强整体 EMC 防护。

干扰源抑制：① 数字电路（如 MCU）的时钟信号线路（如 8MHz）采用铜皮包裹（接地铜皮间距 0.5mm），减少辐射；② 显示屏驱动电路与蓝牙 PCB 的距离≥50mm，避免显示屏的高频噪声（如 LVDS 信号）干扰蓝牙通信。

高低温适应性：① 选用宽温器件，如蓝牙芯片（-40℃~105℃）、电容（X7R 材质，-55℃~125℃）、电感（耐温 125℃）；② PCB 基板选用高 Tg 材料（Tg≥170℃，如 FR-408），避免高温下基板变形；③ 焊点采用无铅焊料（Sn-Ag-Cu），焊盘设计为泪滴形（增强抗热应力能力）。

振动与冲击防护：① 陶瓷天线、射频连接器等易损器件采用胶水固定（如 Loctite 401），增强机械稳定性；② PCB 与外壳的连接采用弹性垫片（硅胶材质，硬度 50 Shore A），缓冲振动冲击（加速度 20G）；③ 过孔采用金属化孔（镀层厚度≥20μm），避免振动导致的孔壁断裂。

低功耗设计：① 蓝牙芯片采用低功耗模式（如 BLE 的广播模式，电流＜10mA），非通信时进入休眠模式（电流＜1μA）；② 辅助电路（如 LDO、MCU）选用低功耗型号，如 TI 的 TPS7A02（静态电流 1μA）、STM32L431（休眠电流 0.5μA），降低整车功耗。

射频性能测试：① 输出功率测试（依据 BT SIG 标准），2.4GHz 频段输出功率 3-4dBm，偏差≤±1dB；② 接收灵敏度测试，在 1% BER（误码率）下，灵敏度≤-90dBm；③ 邻道抑制测试，邻道信号比主信号高 30dB 时，BER＜0.1%。

连接稳定性测试：① 通信距离测试，10 米内丢包率＜0.1%；② 多设备连接测试，同时连接 2 台手机，音频传输无卡顿（延迟＜100ms）；③ 干扰测试，在 WiFi（2.4GHz）、发动机点火噪声环境下，通信中断次数＜1 次 / 小时。

EMC 测试：① 辐射发射测试（CISPR 25 Class 3），30MHz-1GHz 的辐射值≤40dBμV/m；② 传导抗扰测试（ISO 11452-4），在 10kHz-200MHz 的干扰下，蓝牙通信无断连。

优化策略：① 若接收灵敏度不足，调整射频匹配网络（增加匹配电容），或优化天线布局（远离金属干扰）；② 若 EMC 测试超标，增加共模电感的扼流值，或扩大屏蔽罩覆盖范围；③ 若连接不稳定，优化蓝牙协议栈（如增加重传机制），或降低通信速率（从 EDR 降至 BR）。
