PCB 设计软件选型指南：从功能适配到制造落地的全流程解析
来源：捷配
时间: 2025/11/21 09:20:21
阅读: 13
PCB 设计是电子产品研发的核心环节，合适的设计软件直接影响研发效率、电路性能与制造可行性。作为聚焦 PCB&PCBA 一站式制造服务的高新技术企业，捷配深知设计与制造的协同价值，本文将从设计软件的功能分类、层级特性、核心模块出发，为行业伙伴提供客观专业的选型参考，同时分享设计与制造高效衔接的实践方案。
一、PCB 设计软件核心分类与功能定位
PCB 设计软件体系主要涵盖原理图设计软件与PCB Layout 软件两大类，二者协同完成从电路逻辑设计到物理版图落地的全流程，不同类型软件在网表兼容性、操作便捷性、功能深度上各有侧重。
1. 原理图设计软件
原理图设计软件是电路逻辑梳理的基础工具，核心功能包括电路原理绘制、元器件选型、网表生成（用于衔接 PCB Layout）等。优质的原理图设计软件需具备：
- 广泛的网表兼容性，支持与各类 PCB Layout 软件无缝对接；
- 丰富的元器件库，覆盖消费电子、汽车电子、医疗仪器等多行业需求；
- 便捷的规则检查功能，可提前规避逻辑冲突、引脚错连等基础问题；
- 易上手的操作界面，降低初学者学习成本，同时满足资深工程师的高效设计需求。
2. PCB Layout 软件
PCB Layout 软件负责将原理图逻辑转化为物理版图，是决定 PCB 布线密度、信号完整性、制造可行性的关键工具。根据适配的设计复杂度与应用场景，可分为三个层级：
（1）入门级 PCB Layout 软件
核心优势在于操作简便、学习成本低，适合中低端简单电路设计（如基础小家电、小型传感器），能满足常规单面板、双面板的布局布线需求。
- 功能特点：支持基本的自动布局布线、DRC（设计规则检查）、Gerber 文件输出，适配中小型企业的简单研发场景；
- 局限性：在高速信号处理、高密度布线、复杂规则设置上存在短板，对电脑系统资源占用相对较高。
（2）进阶级 PCB Layout 软件
是目前市场应用最广泛的类型，堪称 “性价比之选”，适配大多数中小型企业的研发需求，可覆盖中高端双面板、多层板（3-6 层）的设计场景。
- 功能特点：交互式布局布线体验流畅，支持 DFT（可测试性设计）、DFM（可制造性设计）校验，能输出完整的生产文件（Gerber）、装配文件及物料清单（BOM）；
- 适配场景：消费电子（如智能穿戴、路由器）、汽车电子（如车载 GPS 模块）、工业控制等领域的常规复杂度电路；
- 补充说明：针对高速板设计需求，需搭配专用仿真工具实现信号完整性分析。
（3）高端级 PCB Layout 软件
聚焦高速、高密度、复杂系统设计（如 5G 通讯设备、医疗影像仪器、高端服务器主板），是高速板设计领域的主流选择，占据高端市场核心地位。
- 功能特点：具备卓越的布线效率与精度，支持多层板（最高可达数十层）的高密度布线；内置完善的仿真模块，可实现信号完整性、电源完整性仿真，有效规避高速信号干扰；支持跨集成电路、封装与 PCB 的协同设计，保障系统互连性能；
- 适配场景：大型企业、高端研发项目，尤其适合对信号稳定性、布局密度要求极高的产品；
- 优势亮点：通过约束驱动的设计流程，可显著降低硬件返工率，缩短研发周期，提升产品可靠性。
二、板级电路设计系统核心模块
完整的板级电路设计系统是多工具协同的综合体，覆盖从设计创建到仿真验证、版图落地的全流程，核心模块包括：
- 原理图设计输入模块：实现电路逻辑可视化绘制，支持多平台适配（Windows、Unix 等）；
- 设计规则检查模块：自动校验原理图逻辑冲突、布线规则合规性，提前规避设计缺陷；
- PCB 版图布局规划模块：辅助工程师进行器件布局优化，预留散热空间、接口位置，兼顾性能与制造可行性；
- 版图编辑与自动布线模块：提供高精度布线工具，支持手动交互布线与自动布线切换，适配不同复杂度需求；
- 仿真分析模块：涵盖信噪分析、电磁兼容性（EMC）检查、高速电路分析、板级热分析等，保障电路性能稳定；
- 封装设计模块：支持先进封装（如 MCM）的定制化设计，适配特殊器件的安装需求；
- 文件输出与库管理模块：标准化输出生产所需文件，同时支持元器件库的开发、维护与共享。
三、设计与制造衔接的核心痛点及捷配解决方案
PCB 设计的最终目标是实现高效量产，设计阶段若忽视制造工艺要求，易出现 “设计可行、制造困难” 的问题（如孔径过小、线宽线距不达标、布局不利于 SMT 贴装等）。捷配基于 “设计 - 制造” 协同理念，通过技术赋能与服务优化，助力客户打通从设计到量产的关键链路：

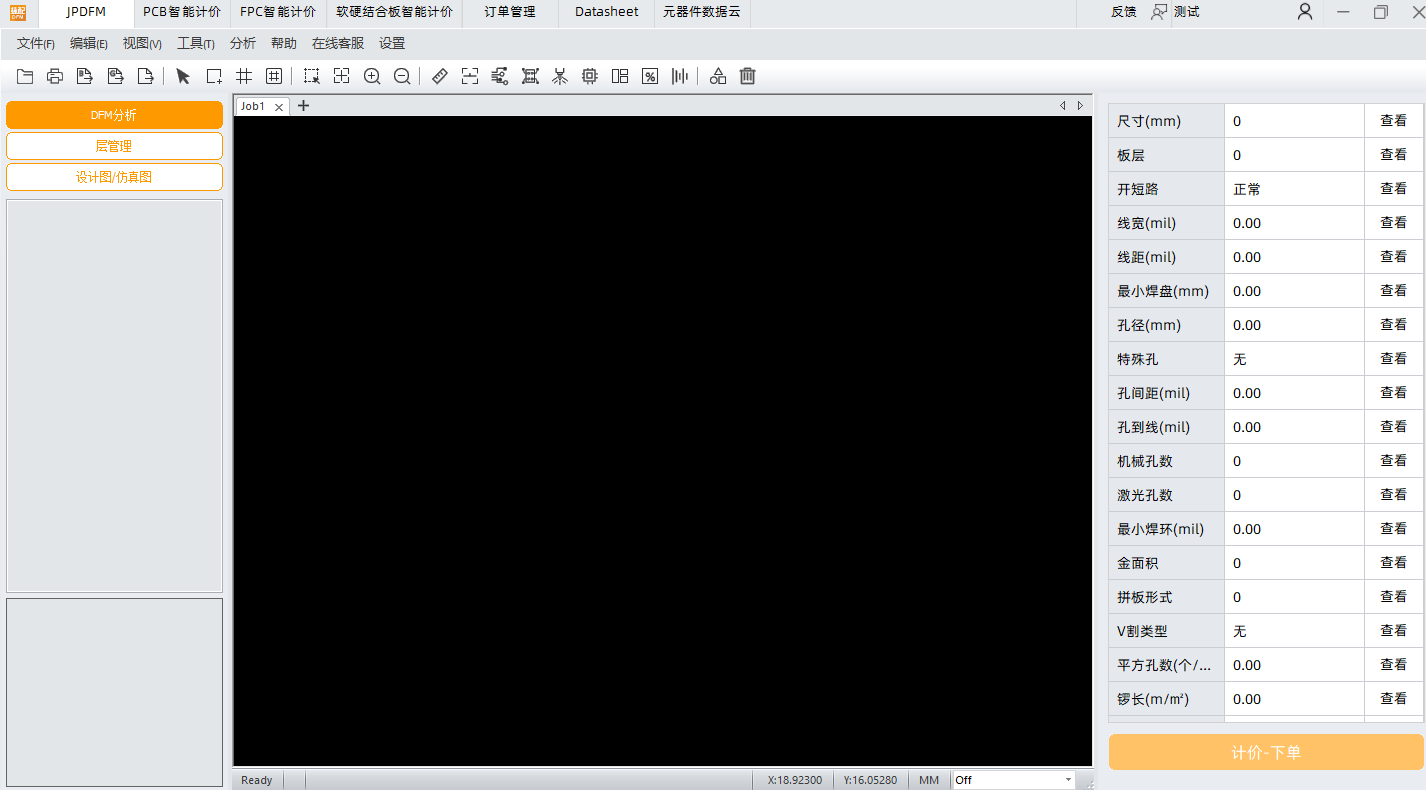

- 设计文件快速适配生产：捷配自主研发的在线报单系统可智能解析 Gerber、BOM 等设计文件，自动校验文件格式、孔径规格、线宽线距等是否符合制造标准，实时反馈优化建议（如最小孔径≥0.15mm、线宽线距≥0.076mm），避免因设计参数不符导致的返工；
- 研发打样高效验证：针对不同设计软件输出的文件，捷配支持 1-32 层 PCB 的免费打样服务（每月可享），单双面板最快 24 小时极速出货，多层板 3-5 天交付，且打样采用品牌 A 级板材，确保设计验证的准确性；
- 协同制造平台保障量产衔接：通过 “自营工厂 + 协同工厂” 的 “1+N” 模式，捷配可承接从样板验证到批量生产的全流程订单，设计阶段即可对接专属客服，获取 DFM 优化建议（如拼版方案、阻焊工艺选择），让设计方案更贴合量产需求，缩短从研发到上市的周期。
PCB 设计软件的选型需遵循 “功能适配需求、效率匹配场景” 的原则：简单电路可选择入门级软件平衡成本与效率，中高端产品优先考虑进阶级或高端级软件保障性能，高速复杂系统则需聚焦具备仿真与协同设计能力的高端工具。
作为 PCB&PCBA 制造服务的领军者，捷配不仅提供高精度、高效率的制造服务，更致力于成为设计与量产之间的 “桥梁”—— 通过数字化工具、标准化流程与定制化服务，帮助工程师规避设计与制造的衔接痛点，让优质设计快速落地为合格产品。无论选择何种设计软件，捷配都能以完善的制造能力、灵活的服务模式，为您的研发项目提供从打样验证到批量生产的全流程支撑，助力产业更高效、产品更优质。
