PCB 过孔技术解析：从原理到优化的专业指南
来源：捷配
时间: 2025/11/21 09:26:42
阅读: 15
作为专注于 PCB&PCBA 一体化制造的高新技术企业，捷配深耕高精度 PCB 制程多年，深刻理解过孔作为多层 PCB 的核心连接部件，其设计与制造质量直接影响电路信号完整性、稳定性及产品可靠性。本文将系统拆解过孔的技术原理、寄生特性及优化方案，结合捷配的制程能力，为行业伙伴提供兼具专业性与实操性的参考。

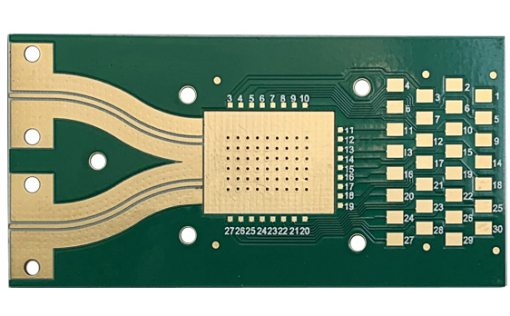

一、过孔的核心定义与技术价值
过孔（Via）是多层 PCB 中实现层间电气连接、器件固定或定位的关键结构，其制造工艺复杂度直接关联 PCB 的成本（钻孔费用约占制板费用的 30%-40%）与性能（尤其是高速、高密度电路）。在捷配服务的消费电子、5G 通讯、医疗仪器等领域，过孔的设计合理性与制造精度，是保障设备信号传输速度、抗干扰能力的核心因素之一。
二、过孔的分类与应用场景
根据工艺制程与结构特点，过孔主要分为三类，不同类型适用于不同的 PCB 设计需求，捷配可实现全类型过孔的定制化制造：
1. 通孔（Through Via）
通孔贯穿整个 PCB 板，可实现所有层间的电气互连或作为元件安装定位孔。其优势在于工艺成熟、成本可控、导通可靠性高，是目前应用最广泛的过孔类型（无特殊说明时，过孔均指通孔）。捷配的通孔制造依托维嘉 6 轴钻孔机等高精度设备，可实现 0.15-6.5mm 的灵活孔径加工，板厚孔径比最高可达 10:1，满足不同厚度 PCB（0.3-4.0mm）的导通需求。
2. 盲孔（Blind Via）
盲孔仅位于 PCB 顶层或底层表面，具有特定深度，仅用于表层与内层线路的连接（不贯穿整个板厚）。其核心价值是减少过孔对其他布线层的占用，适用于高密度电路设计，但对钻孔深度控制与电镀均匀性要求更高。捷配通过精准的钻孔深度标定与全自动沉铜（PTH）工艺，确保盲孔的深度精度与孔壁铜厚均匀性（18-100um 可调），避免因深度偏差导致的连接失效。
3. 埋孔（Buried Via）
埋孔完全位于 PCB 内层，不延伸至板件表面，仅用于内层线路间的互连。其优势是不占用表层布线空间，可大幅提升电路密度，常用于高端多层板（如 12 层以上阻抗板、5G 高频板）。捷配在埋孔制造中，通过文斌科技自动压合机实现多层板的精准层压，结合内层 AOI 检验，确保埋孔的位置精度与层间黏合强度，避免层间分离或信号断点。
三、过孔的结构与尺寸限制
1. 过孔的核心结构
从设计角度，过孔由两部分组成：①中间的钻孔（Drill Hole）；②钻孔周围的焊盘区。两者的尺寸直接决定过孔的整体大小，也影响电路的布线密度与信号性能。
2. 尺寸设计的核心限制
在高速、高密度 PCB 设计中，过孔越小越有利于节省布线空间、降低寄生参数，但尺寸受限于钻孔、电镀等工艺：
- 钻孔精度：孔越小，钻孔时间越长，越易偏离中心位置；当孔深超过孔径 6 倍时，难以保证孔壁均匀镀铜。
- 技术突破：随着激光钻孔技术的发展，微孔（直径≤6Mil）逐渐普及，在 HDI（高密度互连）设计中可实现 “过孔直接打在焊盘上（Via-in-pad）”，大幅提升电路性能。
捷配依托激光钻孔技术与精密制程控制，可实现最小 0.15mm 内径的微孔加工（对应多层板），支持 HDI 板的 Via-in-pad 设计；同时通过严格的孔径公差控制（插件孔 ±0.075mm，压接孔 ±0.05mm），确保过孔与元器件的精准适配。
四、过孔的寄生特性与性能影响
过孔并非理想的导通结构，其寄生电容与寄生电感会对高速电路产生不利影响，这也是 PCB 设计与制造中需重点管控的核心指标。
1. 寄生电容：延长信号上升时间
过孔的寄生电容源于钻孔与铺地层之间的电场耦合，计算公式如下（近似值）：C=1.41εTD1/(D2-D1)其中，ε 为基材介电常数，T 为 PCB 板厚，D1 为过孔焊盘直径，D2 为铺地层阻焊区直径。
寄生电容会延长信号上升时间、降低电路响应速度，尤其当多个过孔串联使用时，影响更为显著。例如：50Mil 厚的 PCB 板，焊盘直径 20Mil（钻孔 10Mil），阻焊区直径 40Mil，寄生电容约 0.31pF，导致信号上升时间延长约 17.05ps。
2. 寄生电感：削弱电源滤波效果
过孔的寄生串联电感对高速数字电路的危害更突出，会削弱旁路电容的滤波作用，影响电源系统稳定性，经验计算公式如下：L=5.08h[ln(4h/d)+1]其中，L 为过孔电感，h 为过孔长度（即 PCB 板厚），d 为钻孔直径。
电感值主要受过孔长度影响，直径影响较小。例如：50Mil 厚的 PCB 板，钻孔直径 10Mil，寄生电感约 1.015nH；若信号上升时间为 1ns，等效阻抗约 3.19Ω，高频场景下不可忽略（尤其旁路电容需通过两个过孔连接电源层与地层，电感会成倍增加）。
五、过孔的优化设计与制造方案
结合过孔的寄生特性与制程要求，从设计与制造双维度优化，可最大程度降低其对电路性能的负面影响，捷配通过 “设计协同 + 制程管控”，为客户提供全流程解决方案：
1. 设计层面优化建议
- 合理选择过孔尺寸：平衡成本与性能，电源 / 地线采用大尺寸过孔（降低阻抗），信号走线采用小尺寸过孔（节省空间）；高速电路可选用微孔（捷配支持≤0.15mm 微孔加工）。
- 减少不必要的换层：尽量避免信号走线频繁换层，减少过孔使用数量，降低寄生参数累积。
- 优化电源 / 地过孔布局：电源与地的管脚就近打过孔，引线越短越好；可并联多个过孔（捷配支持高密度过孔布局），降低等效电感。
- 增设接地过孔：信号换层过孔附近放置接地过孔，为信号提供最短回流路径，减少信号干扰；高密度 PCB 可适度增加冗余接地过孔。
- 灵活调整焊盘尺寸：过孔密度较高时，可减小部分层的焊盘尺寸，避免铺铜层出现回路断槽。
2. 制造层面捷配解决方案
过孔的优化效果最终依赖制造精度的支撑，捷配针对过孔制造的核心痛点，形成专属技术优势：
- 高精度钻孔控制：采用维嘉 6 轴钻孔机、激光钻孔设备，实现 0.15mm 最小孔径加工，孔径公差控制在 ±0.05mm 内，避免钻孔偏移导致的寄生参数异常。
- 寄生参数管控：通过严格筛选低介电常数基材、优化焊盘与阻焊区尺寸设计，结合特性阻抗分析仪（LC-TDR20）实时检测，有效降低过孔寄生电容与电感。
- 高密度过孔保障：针对 HDI 板、多层高频板的高密度过孔需求，捷配通过 AI-MOMS 智能制造运营管理系统统筹生产，结合 AOI 在线检测、X-RAY 焊接检测，确保过孔导通可靠性与信号完整性。
- 快速验证与迭代：支持 1-6 层 PCB 免费打样，过孔相关工艺可 24 小时加急出货，配合逾期退款保障，助力客户快速验证过孔设计方案，缩短研发周期。
过孔作为多层 PCB 的 “连接枢纽”，其设计合理性与制造精度直接决定电路的信号质量、稳定性与可靠性，尤其在高速、高密度电子设备中，过孔的优化是提升产品竞争力的关键。
捷配依托 101 项专利技术、4 大自营生产基地的高精度设备（如激光钻孔机、自动压合机）、全流程 100% AOI 测试，以及 “1+N” 协同制造模式，可实现从 1-32 层 PCB 的过孔定制化制造 —— 无论是常规通孔、高精度盲埋孔，还是 HDI 板微孔，均能精准控制孔径、深度、寄生参数，满足消费电子、5G 通讯、医疗仪器等多领域的高端需求。
作为值得信赖的 PCB&PCBA 制造服务平台，捷配始终以 “精工乐业，美好永续” 为服务宗旨，通过技术创新与制程优化，助力客户解决过孔设计与制造中的各类难题，为电子产业的高效发展提供核心支撑。
