1. 引言

 车载充电机（OBC）是新能源汽车核心部件，其PCB需承受3.3kW~22kW功率负荷，且长期处于-30℃~105℃宽温循环环境，热循环失效占OBC故障的65%——某车企数据显示，OBC PCB因温度梯度超25℃，导致电容鼓包故障率达8%，单车型年召回成本超1.2亿元。汽车电子PCB热管理需符合**AEC-Q200第4.6条款**（热循环可靠性要求），核心是控制温度梯度≤15℃。捷配深耕汽车电子PCB领域7年，累计交付50万+片OBC PCB，热循环寿命达3000次以上，本文基于热仿真技术，拆解OBC PCB叠层设计、导热工艺及验证方法，助力车企解决热循环失效难题。

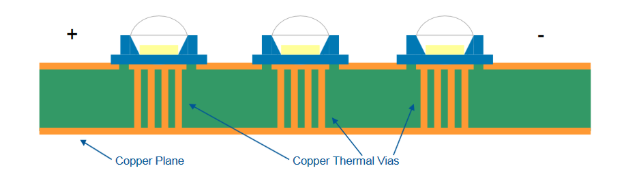

2. 核心技术解析

3. 实操方案

3.1 热管理优化四步法

1. 热仿真预判：用捷配 HyperLynx Thermal 仿真团队，输入 OBC 功率参数（如 11kW）、元件功耗（IGBT：500W，二极管：200W），仿真温度分布，确保核心元件温度≤100℃，温度梯度≤15℃，仿真偏差≤±5℃；
2. 叠层设计：6 层 OBC PCB 叠层为 “信号层 - 电源层（2oz）- 接地层（2oz）- 电源层（2oz）- 接地层（2oz）- 信号层”，层间半固化片选用生益 S1000-2 高导热型（热导率 0.8W/(m?K)），层间厚度 0.1mm，参考IPC-2221 第 5.3.4 条款；
3. 元件布局：高功耗元件（IGBT、二极管）集中布置在 PCB 边缘，靠近散热片，间距≥10mm；低功耗元件（MCU、电阻）远离高功耗区域（≥20mm），用捷配 PCB 布局工具（JPE-Layout 6.0）自动生成优化布局；
4. 导热工艺：IGBT 底部焊接铜导热块（厚度 2mm，热导率 385W/(m?K)），焊接温度 245℃±5℃，保温 10s；导热块与 OBC 外壳之间涂抹道康宁 TC-5121 导热膏（热导率 4.0W/(m?K)），涂抹厚度 0.2mm，热阻≤0.3℃?cm²/W。

3.2 热可靠性验证

1. 热循环测试：按AEC-Q200 Clause 4.6 执行，-40℃~125℃循环 3000 次，每次循环 1h（高温 45min，低温 15min），测试后 PCB 无分层、焊点无开裂；
2. 温度测试：用红外热像仪（JPE-Thermo-800）测试 11kW 满载运行时，IGBT 温度≤95℃，电容温度≤85℃，温度梯度≤12℃；
3. IMC 层检测：用金相显微镜（JPE-Micro-500）观察焊点 IMC 层，厚度≤0.8μm，符合IPC-A-610G Class 3 标准。
