1. 引言

汽车LED大灯作为核心照明与信号设备，需同时满足“散热需求（LED功率密度达5W/mm²）”与“电磁兼容（EMC）要求（辐射骚扰≤54dBμV/m）”。某车企LED大灯研发阶段曾出现两大问题：① 因散热不良，LED光衰率达15%/年；② EMC测试辐射骚扰超标（62dBμV/m），未通过**GB/T 18655标准**，无法上市。铝基板凭借金属基底的“天然电磁屏蔽+高效散热”一体化优势，成为汽车LED大灯的理想选择——金属基底可作为屏蔽层，屏蔽效能≥40dB，同时导热系数是FR-4的8倍以上。捷配深耕汽车LED大灯铝基板领域5年，累计交付30万+片，EMC测试通过率100%，本文拆解铝基板屏蔽与散热一体化设计要点、合规验证及案例，助力车企解决LED大灯核心痛点。

2. 核心技术解析

3. 实操方案

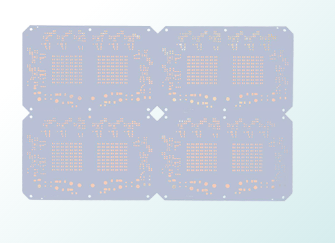

3.1 屏蔽 + 散热一体化设计

1. 基材选型：30W 以下 LED 大灯选用生益 AL2500（λ=2.8 W/(m?K)），30W 以上选用罗杰斯 RO4350B 铝基覆铜板（λ=3.5 W/(m?K)），需通过捷配 “EMC 屏蔽测试”（屏蔽效能≥40dB）；
2. 屏蔽结构设计：铝基板金属基底预留接地焊盘（面积≥10mm²），与大灯壳体导通（接地阻抗≤0.1Ω），形成闭合屏蔽腔，驱动电路布局在屏蔽腔内，与 LED 灯珠间距≥8mm，用捷配车载 PCB 设计工具（JPE-Vehicle-6.0）生成符合 EMC 要求的布局；
3. 散热优化：LED 灯珠正下方铝基板金属基底厚度≥1.2mm，背面涂抹导热硅脂（道康宁 TC-5022，λ=3.2 W/(m?K)），与壳体贴合压力 5kg/cm²，确保散热通道畅通。

3.2 EMC 与散热验证

1. EMC 测试：按GB/T 18655-2018 标准，在捷配 EMC 实验室进行辐射骚扰测试（30MHz~1GHz），辐射骚扰≤54dBμV/m，静电放电（接触放电 ±8kV）无功能异常；
2. 散热测试：LED 大灯满载工作 2h，用红外热像仪（JPE-Thermal-500）监测，铝基板表面温度≤95℃，LED 结温≤115℃（符合IEC 62031 标准）；
3. 可靠性测试：按 AEC-Q200 要求，进行 1000 次冷热循环（-40℃~125℃）、2000 次振动测试（10~2000Hz），无屏蔽失效、铝基板开裂。
