提问:在 PCB 设计中,电磁兼容性(EMC)是核心指标之一,为什么它会对 PCB 板的尺寸和形状选择产生直接影响?很多工程师设计时先定尺寸再考虑 EMC,最后整改困难,问题出在哪?
回答:电磁兼容性设计的核心是让 PCB 在复杂电磁环境中正常工作,同时不对周边设备产生干扰。而 PCB 的尺寸和形状,直接决定了电磁信号的辐射、反射和耦合路径,是 EMC 设计的 “先天基础”。很多工程师先定尺寸再考虑 EMC,相当于先搭建 “房子框架” 再考虑 “防水防火”,后期整改时受限于已有结构,很难从根本上解决问题。
从辐射干扰角度看,PCB 的尺寸越大,信号走线越长,传输过程中产生的辐射面积就越大,尤其是高频信号(如射频、高速数字信号),长走线会成为 “天线”,向外辐射电磁能量。比如在物联网设备的 PCB 设计中,若板卡尺寸过大,WiFi 模块的射频走线被迫延长,不仅会降低信号传输效率,还会产生额外辐射,导致设备无法通过 EMC 认证。而合理缩小 PCB 尺寸,能缩短高频走线长度,减少辐射源。

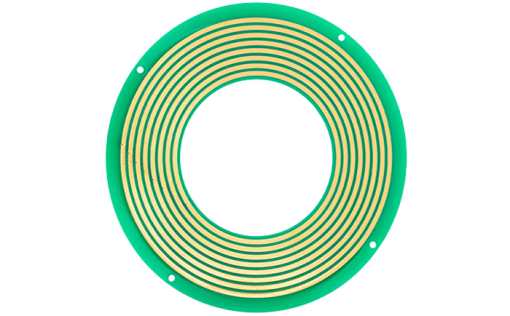

从形状选择来看,矩形是 PCB 最常见的形状,这并非偶然 —— 矩形结构能让信号走线更规整,减少不必要的弯曲和交叉,降低信号反射和耦合风险。如果选择不规则形状(如异形板),往往会出现尖角、窄边等结构,这些部位容易形成 “电磁热点”,在高频下产生强烈的电磁辐射。比如工业控制设备中的异形 PCB,尖角处的电场强度会比其他部位高 3-5 倍,成为主要的干扰源。
另外,PCB 的尺寸和形状还会影响接地和屏蔽效果。尺寸过小的 PCB,无法预留足够的接地面积,地平面不完整,会导致静电和电磁干扰无法有效泄放;形状不规则的 PCB,屏蔽罩难以紧密贴合,容易出现缝隙,电磁干扰会从缝隙中泄漏。以捷配处理的工业控制 PCB 订单为例,很多客户因前期未考虑 EMC,设计的窄长形 PCB 无法布置完整地平面,后期需要增加额外的接地焊盘和屏蔽罩,不仅增加成本,还影响设备集成度。
EMC 设计与 PCB 尺寸、形状选择是 “同步进行” 的关系,而非先后关系。工程师在设计初期,应根据设备的 EMC 要求,结合信号频率、接口数量等因素,确定 PCB 的最佳尺寸和形状。比如高频设备优先选择小尺寸矩形板,复杂工业设备在保证功能的前提下,尽量避免异形结构。捷配在 PCB 打样阶段,也会建议客户提供 EMC 需求,提前优化板型设计,避免后期整改困难。
