PCB设计时AD中如何使用Protel的库

　　在PCB设计方面，AD与Protel99SE最大的区别在于库元件的组织上。

　　Protel99SE中原理图元件库与PCB封装库都是各自独立的基于某一个设计数据库*.DDB文件中，文件扩展名为*.lib，使用的时候，需要设计者给每个元件指定封装;而AD提供的是集成库*.IntLib，它将元件库*.Schlib*与封装库*.Pcblib集成在一起，其中每个元件都可以与对应的封装关联在一起，设计的时候不需要再去指定封装，给设计工作提供了很大的方便。设计过程的成功取决于所使用元器件的数据完整性、可靠性和一致性，通过AltiumDesigner的集中元器件库管理功能，可以建立一个来源唯一的、可信赖的、由整个设计团队共享的元器件库。可以在未来所有的项目中，立刻使用、管控和复用所有有价值的元器件。

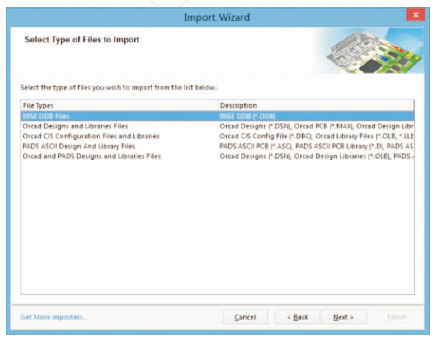

　　考虑到向下兼容性，AD不仅能加载集成库*.IntLib、元件库*.Schlib和封装库*.Pcblib文件，还可以加载Protel99SE的*.lib库文件，注意不是加载*.DDB文件。由于Protel99SE提供的库文件都是以*DDB文件出现的，所以需要将其作个处理。

　　(1)、在Protel99SE中打开包含有*.lib库文件的*.DDB文件;

　　(2)、选中*.lib库文件，执行“File\Export...”命令，导出到指定的输出路径下(建议将Protel99SE提供的库导出到单独的文件夹，归类管理)。这样处理过后的Protel99SE库文件，在AD的库面板中就可以正常加载使用了。

　　为了以后设计工作的方便， 可以在AD 中进一步将这些库文件整理为集成库。

　　执行“File|New|Project|Integrated Library ”命令，新建集成库项目文件并保存;然后执“Project|Add Existing to Project...”命令，在弹出的对话框中，选择从99SE 中导出的元件库*.lib 文件，同样的方法，将要用到的PCB 库文件也加进来;再到元件库*.lib 文件逐一检查每个元件的封装是否完整， 没有封装的单击编辑区下方的“Add Foot-Print”按钮，添加正确的封装;最后执行“CompileIntegrated Library *.LibPkg”命令，编译这个集成库项目，生成需要的集成库*..IntLib 文件，这个文件保存在项目存盘路径下的“Project Outputs for *”文件夹里面(* 号为项目名称)。
