PCB由哪几部分组成？

来源：时间: 2020/04/13 16:23:00 阅读: 2270

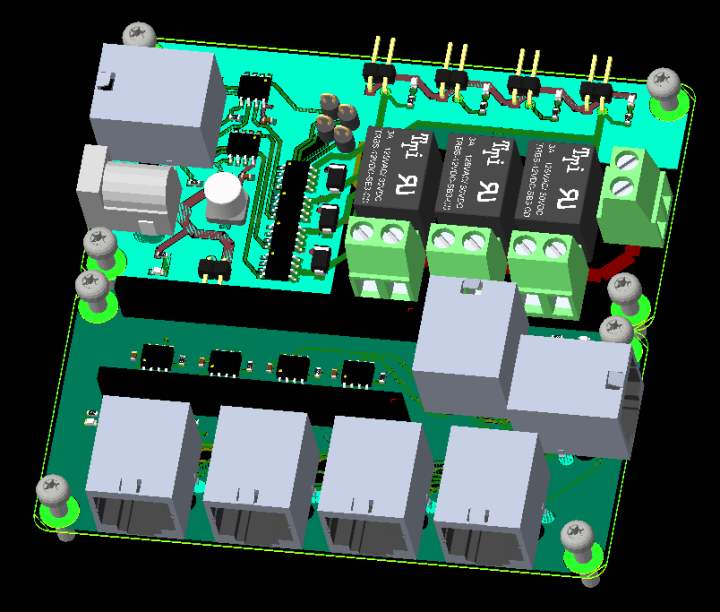

　　我们在设计PCB前，有必要弄清楚构成PCB的相关元素及专业术语，一块PCB主要由元器件、铜箔等构成。

PCB由哪几部分组成？

　　1、元器件

　　元器件是用于完成电路功能的各种器件。每个元器件包含若干个引脚，通过引脚将电信号引入元器件内部进行处理，从而完成相应功能，引脚有固定元器件的作用。电路板上的元器件包括集成电路芯片和分立元器件，以及提供电路输入/输出和电路板供电端口的连接器，某些电路板上还有用于指示的器件(如数码管、发光二极管等)。

　　2、铜箔

　　其在电路板上可以表现为导线、焊盘、过孔和覆铜等形式，它们各自的作用如下：

　　1)导线：用于连接电路板上各种元器件的引脚，完成各个元器件之间电信号的连接。

　　2)过孔：在多层电路板中，为了完成电气连接的建立会出现过孔，它用于连通中间各层需要连通的铜箔，过孔的上、下两面均做成普通的焊盘形状，可直接与上、下两面的线路连通、也可不连。

　　3)安装孔：用于固定印制电路板的孔。

　　4)焊盘：用于在电路板上固定元器件，也是电信号进入元器件的通路组成部分。用于安装整个电路板的安装孔，有时候也以焊盘的形式出现。

　　5)覆铜：在电路板上的某个区域填充铜箔称为覆铜。覆铜可以改善电路的特性。

　　6)接插件：用于电路板之间连接的元器件。

　　7)填充孔：用于地线网络的覆铜，可以有效地减小阻抗。

　　8)电气边界：用于确定电路板的尺寸，所有电路板上的元器件都不能超过该边界。

　　9)印制材料：采用绝缘材料制成，用于支撑整个电路。
