PCB孔金属化的化学镀工艺详解

来源: 时间: 2025/05/21 09:12:00 阅读: 468

孔金属化是关键工序,能实现层与层之间的电性导通和机械连接,而化学镀工艺则是孔金属化的重要方式之一。以下是关于PCB孔金属化化学镀工艺的详细介绍,助你深入了解此工艺。



 一、化学镀工艺原理

化学镀,又称无电解镀,是借助化学反应在PCB孔壁上沉积一层金属,常用金属为铜。其核心原理是利用还原剂使溶液中的金属离子还原并沉积在孔壁上,形成导电层,为后续电镀提供基础。比如,化学镀铜常以甲醛为还原剂,在碱性条件下,甲醛将络合的可溶性铜盐还原,使铜沉积于孔壁。




 二、化学镀工艺流程

 (一)前处理



  1. 除油 :先用碱性除油剂清除孔壁油脂,保证后续工序效果,除油温度通常在60℃-80℃,浓度过高易导致水洗困难,引发板面问题,一般除油时间约6分钟。

  2. 除钻污 :钻孔后,孔壁会有钻污,需用高锰酸钾等氧化剂去除,使孔壁清洁,增强后续化学镀层附着力。

  3. 微蚀粗化 :通过化学微蚀,去除孔壁极薄的铜层,使孔壁表面粗糙度增加,扩大表面积,提高化学镀层与孔壁的结合力。



 (二)活化与催化

将 PCB 板浸入活化液中,一般是含钯离子的溶液,钯离子吸附在孔壁上形成催化活性中心,后续化学镀时,这些活性中心能加速化学反应,使金属离子还原并沉积在孔壁上。



 (三)化学镀铜

将活化后的 PCB 板放入化学镀铜液中,在碱性条件下,甲醛作为还原剂,将铜离子还原为金属铜,沉积在孔壁上形成一层薄薄的导电铜层,沉积厚度通常控制在 0.3μm-0.6μm。



 (四)后处理

化学镀铜后,要对 PCB 板进行清洗,去除残留的化学镀液和其他杂质。还可进行热处理,提高镀层的机械强度和耐腐蚀性,确保其性能稳定。



 三、工艺控制要点



 (一)溶液成分与参数控制

   除油液 :浓度需维持在 4%-6%,温度在 60℃-80℃,除油时间约 6 分钟。

   化学镀铜液 :温度要严格控制在 38℃±0.5℃,pH 值在 12.8 左右,以保证化学镀铜反应顺利进行,使沉积速率稳定在 0.8μm/h。



 (二)设备与环境要求

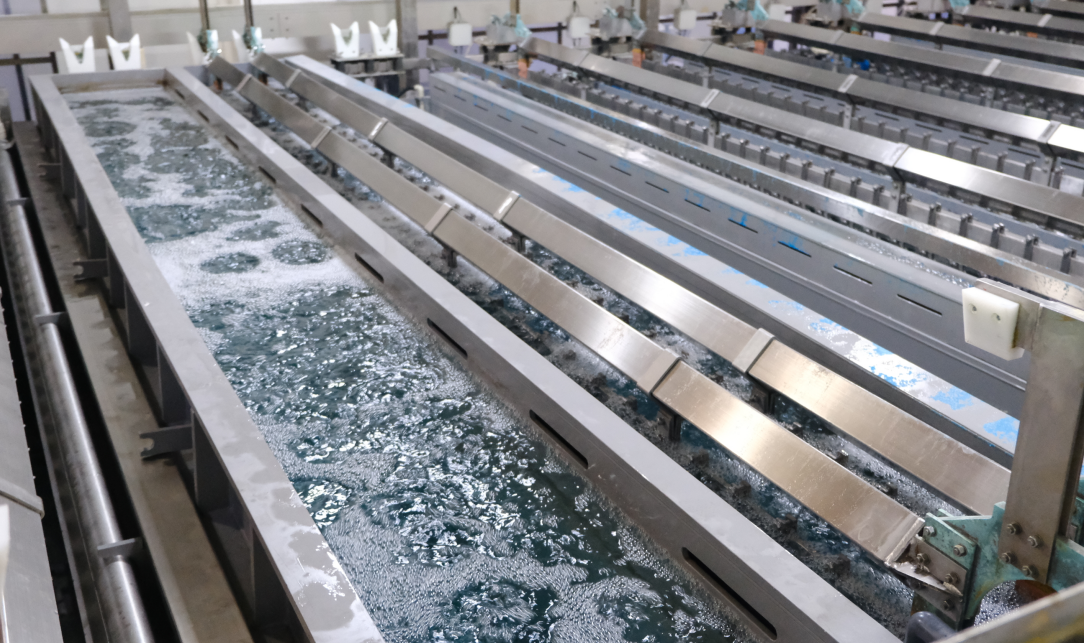

化学镀设备需具备良好的加热、搅拌和温度控制功能,确保镀液均匀搅拌,避免局部浓度过高或过低,影响镀层质量。同时,生产环境要保持清洁,防止灰尘等杂质混入镀液,影响镀层性能。



 四、化学镀工艺的优缺点

 (一)优点

   优良导电性 :铜镀层导电性能好,能确保 PCB 板上电流高效传输。

   厚度可调 :可根据电路设计和使用需求调整沉铜层厚度,满足不同要求。

   工艺成熟 :经过多年发展,技术稳定,应用广泛。



 (二)缺点

   环境污染 :传统沉铜溶液含甲醛等有害物质,对环境和操作人员健康有潜在威胁。

   高成本 :设备投资大,生产成本高,废水处理成本也不容忽视。

   时效性短 :沉铜药水有效使用时间短,需频繁更换,增加生产成本和管理难度。



 五、常见问题及解决方法

  1. 镀层不均匀 :可能是由于镀液成分不均匀、温度或 pH 值不稳定,以及孔壁前处理不彻底导致表面粗糙度不均匀。需加强搅拌,严格控制温度、pH 值,确保前处理质量。

  2. 镀层结合力差 :通常由孔壁清洁不彻底、活化不充分或镀液中杂质过多引起。应加强前处理,确保活化效果,定期更换镀液,防止杂质累积。
