PCB孔电气性能测试：精准检测与质量保障

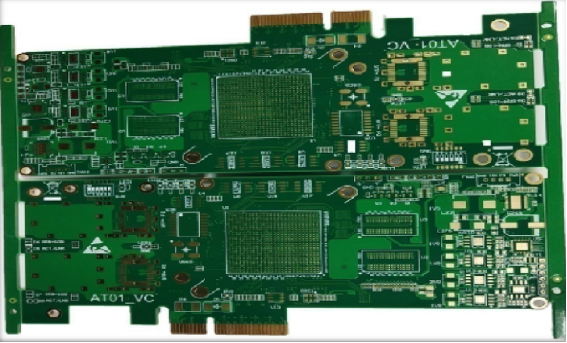

 一、PCB 孔电气性能测试的重要性

PCB 孔的电气性能直接影响着电路的导通性、信号完整性和电源稳定性。如果 PCB 孔存在电气性能问题，如导通不良、绝缘不足、阻抗不匹配等，可能会导致信号传输错误、电源故障甚至整个电路板的失效。因此，通过科学合理的电气性能测试，可以及时发现潜在的电气故障，提高 PCB 的质量和可靠性，确保电子产品的正常运行。

 二、PCB 孔电气性能测试方法

 （一）导通测试

   测试原理 ：导通测试是通过测量 PCB 孔两端的电阻值，来判断孔是否具有良好的导电性。正常的导通电阻值通常在几十毫欧到几欧姆之间。

   测试步骤 ：准备 PCB 样品，使用低电阻测试仪，将测试探针插入孔中，仪器会自动显示电阻值。

   合格标准 ：一般要求导通电阻小于 1Ω，具体标准根据产品设计要求而定。

 （二）绝缘电阻测试

   测试原理 ：绝缘电阻测试是测量 PCB 孔与周围线路或其他孔之间的绝缘电阻，以评估孔的绝缘性能。良好的绝缘性能可以防止电流泄漏和短路现象。

   测试步骤 ：使用绝缘电阻测试仪，将测试探针分别接触孔和周围线路，施加一定的电压，测量绝缘电阻值。

   合格标准 ：一般要求绝缘电阻大于 10^7^Ω，具体标准根据产品设计和应用场景而定。

 （三）阻抗测试

   测试原理 ：阻抗测试是测量 PCB 孔在高频信号传输时的阻抗特性，以确保信号的完整性和传输质量。阻抗不匹配可能导致信号反射和衰减。

   测试步骤 ：使用阻抗测试仪，将测试探针接触孔的两端，仪器会自动测量并显示阻抗值。

   合格标准 ：一般要求单端阻抗公差控制在 ±10% 以内，差分阻抗公差控制在 ±8% 以内，具体标准根据高速信号传输要求而定。

 （四）耐电压测试

   测试原理 ：耐电压测试是通过在 PCB 孔上施加一定的高电压，检测其在正常工作电压和可能的过压条件下能否保持稳定的电气性能和绝缘性能，防止出现击穿或电气故障。

   测试步骤 ：使用耐电压测试仪，将测试探针接触孔的两端，逐渐施加高电压，观察孔的电气性能变化。

   合格标准 ：一般要求在规定的高电压下，孔无击穿、闪络现象，绝缘电阻保持稳定。

 （五）信号完整性测试

   测试原理 ：信号完整性测试是评估 PCB 孔在高速信号传输时的性能，包括信号的上升时间、下降时间、过冲、欠冲和眼图等参数。良好的信号完整性可以确保数据传输的准确性和可靠性。

   测试步骤 ：使用高速信号分析仪，将测试探针接触孔的两端，发送高速信号，分析信号的传输特性。

   合格标准 ：一般要求信号的上升时间和下降时间符合设计要求，过冲和欠冲在允许范围内，眼图清晰，无明显抖动。

 三、PCB 孔电气性能测试标准

 （一）IPC 标准

   IPC - 6012 ：规定了 PCB 孔的导通电阻、绝缘电阻、阻抗等电气性能指标的测试方法和合格标准。

   IPC - 9592 ：为表面贴装技术组装的可靠性测试方法，包括对 PCB 孔的耐电压测试和信号完整性测试的指导。

 （二）企业内部标准

   根据产品的具体应用和质量要求，企业可以制定更为严格的内部标准，以确保产品的可靠性和市场竞争力。

 四、PCB 孔电气性能测试的应用

 （一）生产过程中的质量控制

   在 PCB 生产过程中，通过定期进行电气性能测试，可以及时发现生产环节中的问题，如孔金属化质量、材料缺陷等，从而采取相应的改进措施，提高产品质量和一致性。

 （二）产品验收与出货检验

   在产品交付前，对 PCB 孔进行电气性能测试是确保产品质量符合要求的重要环节。通过严格的测试，可以避免不合格产品流入市场，降低售后风险。

 （三）研发与工艺改进

   在产品研发和工艺改进阶段，电气性能测试可以帮助工程师评估不同材料、工艺参数对 PCB 孔电气性能的影响，从而优化产品设计和制造工艺，提高产品的可靠性和性能。
