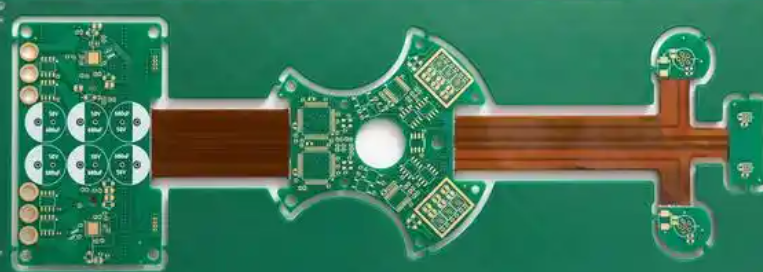

刚挠结合板分层设计可靠性测试方案

刚挠结合板但分层问题威胁其可靠性。为确保刚挠结合板的质量与性能，需进行一系列可靠性测试。

 一、环境应力测试

 （一）温度循环测试

温度循环测试模拟刚挠结合板在不同温度下的使用环境，检测其在极端温度变化下的性能。将刚挠结合板置于高低温试验箱内，经历多个温度循环周期。每个周期包括低温（如 -40℃）、高温（如 +125℃）及室温阶段。在每个温度阶段保持一定时间，确保板充分热稳定。观察刚挠结合板的外观、电气性能等指标变化，若出现分层，其绝缘电阻会降低，信号传输性能也会下降。通过温度循环测试，可评估其抗热膨胀收缩及抵御分层的能力。

 （二）湿度测试

湿度测试用于评估刚挠结合板在高湿度环境下的可靠性。将刚挠结合板置于湿度试验箱内，在高温高湿条件下（如温度 85℃、湿度 85% RH）保持一定时间。在高湿度环境下，水分会渗透进入板材，导致绝缘性能下降，加剧层间分层风险。测试期间定期检查其绝缘电阻、信号传输性能等指标，一旦发现性能异常，及时分析原因并采取改进措施。

 二、机械性能测试

 （一）弯折测试

弯折测试用于模拟刚挠结合板在实际使用中的弯折场景。对于柔性部分，按照一定的弯折半径和弯折次数进行测试。弯折半径应符合产品设计要求，弯折次数可根据实际使用场景确定。测试后检查刚挠结合板的线路是否出现断裂、分层等现象，评估其在弯折过程中的机械性能和可靠性。通过弯折测试，可优化柔性部分的设计和材料选择，提高其抗弯折能力。

 （二）振动测试

振动测试模拟刚挠结合板在运输和使用过程中可能受到的振动。将刚挠结合板安装在振动试验台上，按照规定的振动频率、振幅和时间进行测试。测试后检查其外观、电气性能等指标，确保其在振动环境下能够正常工作。重点关注层间粘结部位是否出现松动、分层等问题，以评估其抗振动性能。

 三、电气性能测试

 （一）连续性与绝缘性测试

连续性测试用于检测刚挠结合板的导电线路是否连通。采用万用表或专业的导通测试仪，对刚挠结合板的各线路进行测试，确保线路的连续性。绝缘性测试用于检测刚挠结合板不同线路之间的绝缘性能。采用兆欧表测量线路之间的绝缘电阻，确保绝缘电阻符合设计要求。通过连续性与绝缘性测试，可及时发现问题并采取改进措施，保障其电气性能的稳定性和可靠性。

 （二）信号完整性测试

信号完整性测试用于评估刚挠结合板在高速信号传输下的性能。使用示波器、网络分析仪等设备，测量刚挠结合板的信号传输参数，如眼图、插入损耗、回波损耗和串扰等。眼图能直观显示信号质量，插入损耗体现信号传输损耗，回波损耗衡量反射程度，串扰反映信号间干扰。通过信号完整性测试，可评估刚挠结合板的信号传输性能，发现并解决由于分层引起的信号完整性问题。

 四、无损检测技术的应用

 （一）超声扫描

超声扫描是一种常用的无损检测方法。将刚挠结合板置于超声扫描仪上，通过超声波在板材中的传播和反射情况，检测其内部是否存在分层等缺陷。超声扫描能够生成直观的图像，清晰显示分层的位置和大小，实现快速、高效的内部缺陷检测。

 （二）X射线检测

X射线检测可以穿透刚挠结合板，生成其内部结构的图像。通过分析图像，检查层间是否存在分层、空洞等缺陷。X射线检测能够提供高分辨率的图像，检测到微小的内部缺陷。其检测速度快，适合大规模生产中的质量检测。

 （三）激光扫描

激光扫描利用激光束扫描刚挠结合板表面，通过测量反射光的变化，检测其表面和内部是否存在缺陷。激光扫描能够提供高精度的检测结果，尤其适用于检测表面微小的分层和瑕疵。其非接触式检测方式不会对刚挠结合板造成损伤，适合于高精度要求的检测任务。
