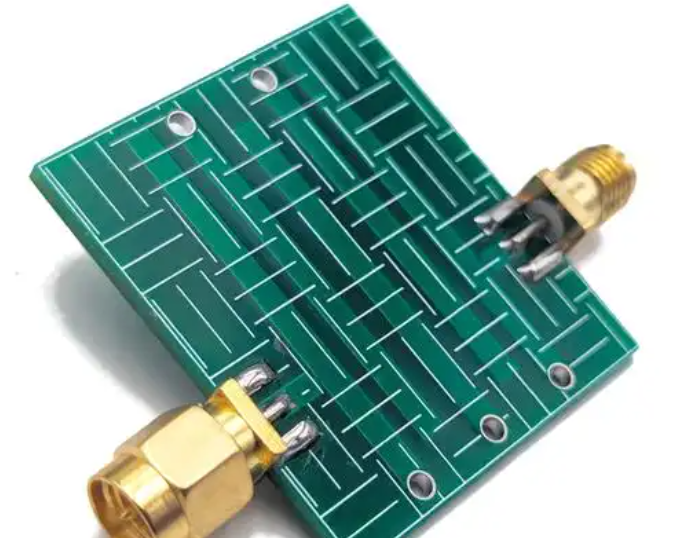

接口滤波实战：选对器件更要摆对位置

一个关键原则：接口滤波的成败，一半取决于器件选型，另一半取决于PCB布局的精确匹配。

一、选型的核心：参数匹配高于型号匹配

额定参数是生命线。工程师常关注滤波器型号却忽略电压容差。例如24V电源接口的滤波器，若额定电压仅标称25V，电源波动10%就会导致磁芯饱和。实际选型应预留50%电压裕量，36V以上更安全。

阻抗匹配决定效能。π型滤波器适合高阻抗电路（如传感器输入），但在电机驱动等低阻抗场景会失效。此时应改用L型或T型结构，通过磁珠串联实现噪声抑制。某伺服驱动器接口改用T型滤波器后，高频噪声衰减提升40%。

安规隐患藏在细节里。Y电容的漏电流必须小于设备安全标准（医疗设备通常要求<100μA）。若在潮湿环境使用，漏电流会随时间增加，导致绝缘失效。工程师应在Y电容接地端串联1MΩ电阻，既保持高频接地又阻断危险电流。

二、布局匹配：毫米级误差导致效能折损

靠近接口是第一原则。滤波器到接口的距离每增加10mm，高频抑制能力下降3dB。TVS管和共模电感必须紧贴连接器引脚，引线长度≤5mm。某5G基站设计将共模电感距USB接口从8mm压缩到2mm，辐射噪声直接降低12dB。

接地质量决定滤波下限。滤波电容的接地引脚必须独立连接到地平面。多颗电容共用接地走线时，等效电感会使100MHz以上滤波失效。正确做法是每颗电容单独打接地过孔，过孔直径≥0.3mm且孔间距<3mm。

输入输出隔离防串扰。滤波器前后走线平行排布会产生容性耦合，使噪声直接绕过滤波器。解决方案有三层：

1. 输入输出走线分层布置（如顶层输入/底层输出）

2. 中间插入接地隔离带，带内每2mm布置接地过孔

3. 滤波器本体下方禁止任何跨层走线

三、特殊场景：通用方案必然失效

高速差分接口需定制策略。USB3.0的5Gbps信号要求滤波器结电容<0.5pF。TVS管若结电容过大，会导致信号边沿畸变。某摄像头模组改用超低容TVS（结电容0.3pF）并结合共模电感后，眼图张开度提升30%。

高压接口重点防护爬电路径。AC220V接口的保险丝与压敏电阻间距需≥2.5mm，否则可能产生电弧放电。在高压区域填充三防漆并设置2mm宽阻焊隔离带，可阻断漏电流路径。

高密度连接器突破空间限制。Type-C接口的24引脚间距仅0.4mm，传统滤波器无法放置。可改用薄膜集成滤波器，将TVS与RC网络集成在0.2mm厚基板上，直接贴装在连接器背部。体积缩小80%且滤波频段扩展至6GHz。

四、验证：数据驱动的设计闭环

网络分析仪定位瓶颈。使用VNA测量滤波器S21参数时，若1GHz频点损耗不足20dB，通常是布局问题而非器件问题。某路由器实测发现2.4GHz插损仅15dB，调整接地过孔分布后提升至35dB。

热成像诊断隐藏缺陷。磁珠在额定电流下温升应＜15℃。若某点温度异常升高，可能是焊点虚焊或磁芯裂纹。通过锁定70℃以上热点，可提前发现90%的工艺缺陷。

时域反射计（TDR）捉拿阻抗突变。滤波器前后走线阻抗偏差＞5Ω会引发信号反射。某工业PLC通过TDR发现TVS管焊盘处阻抗跳变至65Ω，将焊盘宽度从0.2mm增至0.3mm后，回波损耗优化6dB。

接口滤波不是简单的器件采购任务，而是电路特性、物理布局、电磁环境的系统级耦合。选型错误会让噪声长驱直入，布局失配则使优质滤波器形同虚设。随着千兆接口普及和5G设备渗透，滤波效能正从“电路性能”升级为“产品核心竞争力”。
