四层PCB厚度选择：从常规1.6mm到毫米波应用的精准调控

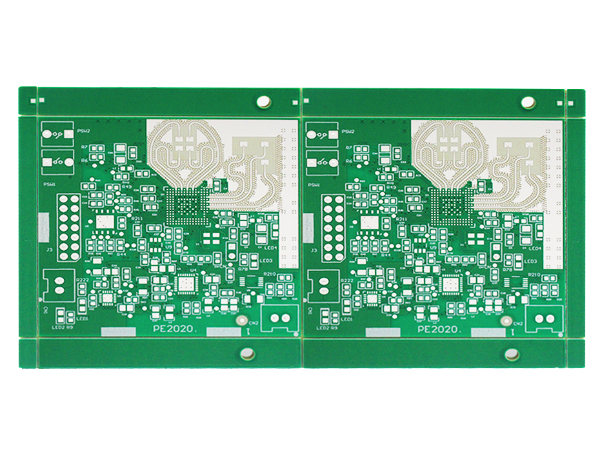

四层PCB的厚度从来不是随意填写的数字。它直接决定了电路板的机械强度、信号传输质量，以及散热效率。工程师在设计时需要面对一个核心矛盾：板子太薄容易变形，太厚又影响高频性能。行业常见的四层板厚度范围是0.8mm到2.0mm，其中1.6mm占比超过60%。这个数值之所以成为主流，是因为它在多数场景下能平衡结构稳定性和电气性能。

但真正影响电路表现的，其实是厚度背后的分层结构。以1.6mm四层板为例，它并非均匀的实心层，而是由铜箔、芯板（Core）和半固化片（PP）压合而成。典型结构从上到下依次为：

• 顶层信号层：1盎司铜箔（约35μm）

• 第一层介质：0.2mm厚PP片

• 内层电源层：1盎司铜箔

• 核心基材：1.2mm厚FR4芯板

• 内层地层：1盎司铜箔

• 第二层介质：0.2mm厚PP片

• 底层信号层：1盎司铜箔

这种对称叠层不是偶然的。它能有效抑制电路板压合后的翘曲变形。如果工程师为降低成本改用非对称结构，板件回流焊后弯曲度可能超过0.5%，导致BGA焊点开裂。

一、不同场景下的厚度调整逻辑

普通数字电路首选1.6mm厚度。它的机械强度足够支撑常规贴片元件，过孔纵横比（板厚/孔径）也容易控制在8：1以内。例如用0.2mm钻孔时，1.6mm板厚的深径比为8，可保证孔壁铜镀均匀性，避免出现破孔或空洞。

高频毫米波电路则需突破常规。当信号频率超过10GHz时，介质层厚度必须压缩至0.1mm以下。这是因为电磁波的趋肤效应会随频率升高加剧，薄介质层能减少信号损耗。某5G基站射频板将顶层到电源层的介质减薄到0.05mm，使28GHz频段插损降低40%。但代价是板材成本上升3倍，且需采用超低粗糙度铜箔（VLP铜）。

大电流电源模块需要反向操作。工程师会将铜箔加厚至2盎司（70μm），介质层增厚到0.3mm。这样既能承载20A以上电流，又通过增加绝缘距离防止高压击穿。某1kW电源模块实测显示，2盎司铜箔比1盎司的温升低22℃。

二、厚度偏差的实战应对策略

PCB厂承诺的±10%厚度公差，在高频设计中可能成为灾难。假设设计阻抗50Ω的微带线，介质层厚度若从0.1mm增至0.11mm（仍在公差内），阻抗会跳变到54Ω，导致信号反射率上升15%。对策有三层：

1. 预留阻抗补偿区：在关键走线两侧预留0.5mm无铜区，通过蚀刻调整线宽补偿阻抗

2. 指定压合公差：要求制造商将介质层厚度波动控制在±5%以内（需额外付费）

3. 板边留测试条：在板边添加阻抗测试图形，量产前做切片验证

热应力问题同样不可忽视。1.6mm板在260℃回流焊时，Z轴膨胀系数达60ppm/℃。若采用高TG材料（如TG170），可将形变降低70%，避免BGA焊球拉伸断裂。

三、新趋势下厚度创新

局部混压技术正在突破传统限制。在CPU等高功耗区域嵌入0.3mm铜块，使热阻降低50%；而在射频区域采用0.05mm薄介质层。某服务器主板通过此技术，在保持整体1.6mm厚度下，使CPU散热效率提升35%。

超薄刚柔结合板也在推动变革。将四层硬板与0.2mm柔性电路结合，既保证主板刚度，又实现摄像头模组的动态弯折。某折叠屏手机采用此结构，转轴处弯折寿命超20万次。

四层PCB的厚度设计如同走钢丝。工程师既要防止盲目套用1.6mm的行业惯例，也要避免过度追求薄型化带来的可靠性陷阱。核心逻辑在于：低频看结构强度，高频控介质损耗，功率电路重铜箔载流。随着5G毫米波和液冷散热技术的普及，厚度设计正从“满足标准”转向“精准调控”，成为高端电子设备的核心竞争力。
