用热阻网络看懂热管理：复杂热问题的简化方法与应用实践

热设计越来越难，为什么需要热阻网络建模

热设计的目标是降低器件温度，避免超过规定上限。热设计需要清楚热是如何从器件内部传出，并最终释放到环境中。但产品结构往往很复杂，涉及多个热源、多个材料、多个热通道，热传导路径不止一条，有时还包括对流和辐射。

面对这种复杂情况，单纯用直觉很难判断热流走向，温度变化趋势也不容易掌握。如果不进行分析，设计可能出现局部过热、电路失效或使用寿命下降等问题。使用复杂仿真软件固然可以得出结论，但建模周期长、计算时间久、可复用性差。

在这种背景下，热阻网络模型成为一种非常实用的工具。它能用简单的等效方法，把复杂热问题变得清晰易懂，从而帮助工程师快速判断热设计方案是否合理。它就像电阻网络一样，把温度差比作电压，热流比作电流，把热路径上的阻力比作热阻。这种思路简单有效，很容易被理解，也方便用于初步计算和决策。

所以，在热设计中引入热阻网络建模，是理解复杂热管理问题的一种重要方法，具有实用价值和指导意义。

热阻网络模型的原理和基础方法

热阻模型的基本概念

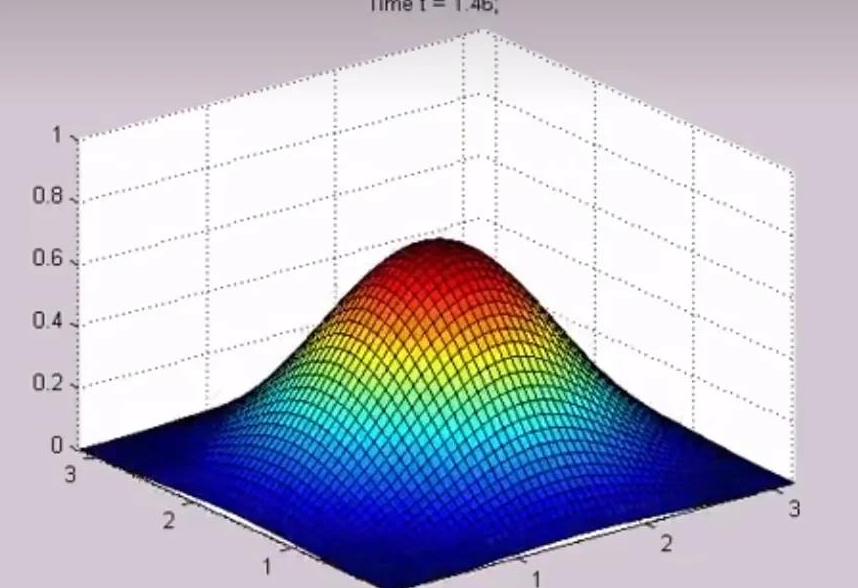

热阻网络建模的基础是热传导定律。热从高温区域流向低温区域，在流动过程中会遇到阻力，这种阻力就叫热阻。热阻的大小与材料的导热能力、几何尺寸有关。

在模型中，每一个热阻就代表一个热路径的一段，例如芯片到封装、封装到PCB、PCB到散热片、散热片到空气等。每段热传导路径可以用一个热阻来表示。把这些热阻串联或并联，就形成了热阻网络模型。

工程师可以用它来计算温差，估算热流，判断热量在系统中是如何分布的。这种方法与电路分析非常类似，只是电压换成了温差，电流换成了热流。

常见的热阻类型

在一个热系统中，常见的热阻有以下几种：

1. 材料导热热阻
   指热量在固体材料中传导时所遇到的阻力。例如铜层、铝块、陶瓷、PCB介质层。

2. 界面热阻
   指两个材料接触面之间存在的热阻，比如芯片和导热胶之间、PCB和散热器之间等。

3. 对流热阻
   指热量从物体表面向空气中散发时所产生的阻力，它和空气流速、表面积、温差有关。

4. 辐射热阻
   辐射也是热传递的一种方式，但通常只在高温下或真空环境中才明显。很多工程中可以忽略。

每种热阻都有计算公式，材料导热热阻通常与厚度成正比，与导热系数和面积成反比。

热阻网络的结构方式

热阻之间的组合关系可以是：

• 串联关系：热流依次通过每个热阻，所有热阻的总值相加；

• 并联关系：热流同时通过多个通道，热阻的倒数相加，类似电阻并联；

• 复合结构：有些系统既有串联又有并联，需要用图形画出网络图，然后再计算。

通过这些方法，可以把一个复杂热系统拆解为多个模块，再逐个分析。最后合并得出整体热阻和关键温度节点。

用热阻网络解决复杂热设计问题的方法

1. 多热源系统温度预测

有些系统中有多个发热器件，例如CPU、GPU、电源芯片等。它们分布在不同位置，功率也不同，而且可能共用一个散热器或一个散热路径。

这种时候，可以为每个热源分别建立一个热阻网络模型，再考虑它们之间的相互影响。例如：

• 多个芯片共享PCB和散热器；

• 某个芯片升温会导致周围芯片的散热能力变差；

• 通过计算每条路径的热阻，判断哪一条路径是主要的散热路径。

通过模型，可以提前发现某个芯片散热条件不足，或者某些区域有可能形成“热堆积”。

2. 散热器与界面材料优化

散热器是最常见的热管理手段之一，但它与芯片之间通常通过导热胶或导热垫片连接。如果界面处理不好，热阻会明显增加。

热阻网络模型可以清楚表示出：

• 散热器本身的导热能力；

• 接触界面的热阻大小；

• 空气对流带走热量的效率。

这样可以快速判断是散热器选型不当，还是导热胶使用不合理。针对性更强，提升效率也更快。

3. 多层PCB结构热路径分析

在多层PCB板中，热量可能从芯片表面往下传导，也可能通过铺铜从周边扩散。不同的布线结构会形成不同的热流方向。

通过在热阻网络中加入不同层次的路径，例如：

• 芯片 → 焊点 → 顶层铜箔；

• 芯片 → 焊点 → 垂直过孔 → 底层散热区；

• 铜层 → 导热填料 → 外壳。

就可以清楚看到哪一条路径热阻最小，也可以识别最关键的瓶颈环节。这种方法对高功率LED、PD快充、电源模块尤为有效。

4. 风冷系统与气流方向影响分析

当系统中加入风扇进行强制冷却时，气流速度会影响对流热阻。热阻网络中可以把对流部分用一个变量热阻来表示，根据风速进行调整。

这样能快速分析不同风扇布局对各个热源影响程度，例如：

• 是否有热风短路问题；

• 某些热源是否在风尾部导致风速不足；

• 是否可以通过调整风扇方向改善整体温度分布。

这种方法简单直观，便于与结构团队沟通。

5. 快速方案对比与参数优化

在产品早期开发阶段，往往有多种设计思路需要对比。完整仿真每个方案很耗时。但热阻网络建模可以在很短时间内估算每种方案下的温度响应。

只需要输入发热功率、热阻路径，就能得到结温、壳温、表面温度等结果。还可以快速修改参数，观察结果变化趋势，帮助做出初步选型决策。

如何构建一个准确的热阻网络模型

要让热阻网络真正发挥作用，建模必须合理准确。主要包括以下几个步骤：

一、确定系统热流路径

先要搞清楚热量从哪来，到哪去。绘制简化结构图，把所有发热源标出，把热量传递的路径按实际结构拆解成阶段。

二、分解路径为热阻单元

把热路径划分成几个物理阶段，例如：

• 芯片到封装热阻；

• 封装到PCB热阻；

• PCB到散热器热阻；

• 散热器到空气热阻。

每段根据材料属性、厚度、面积进行估算。

三、查阅或测量参数

热阻计算依赖材料的热导率。常用参数如下：

• 铜：约400 W/m·K；

• FR-4：约0.3–0.5 W/m·K；

• 导热胶：1–5 W/m·K；

• 导热垫片：1–10 W/m·K；

• 铝：约200 W/m·K。

参数可通过材料手册查找，或使用实测值。

四、建立等效模型并计算

根据结构图建立串并联网络，标注每段热阻。设定各热源功耗，从环境温度开始逆推温度升高值。最终得出芯片温度是否符合要求。

五、不断校正与优化

实际应用中，模型可能与实测有偏差。需要通过实测温度反馈来调整热阻值，使模型逐步准确。

热设计是每一个电子产品研发中的关键环节。系统越来越复杂，结构越来越紧凑，热问题越来越多。用传统手工估算已难以应对。

热阻网络建模为我们提供了一个清晰、简洁、快速的分析方法。它不需要复杂仿真工具，也不依赖精密仪器，只要理解热传导的本质，就可以用简单的方法建模和计算。

这种方法特别适合：

• 快速评估热设计初始方案；

• 对比多个结构配置；

• 提前识别潜在热瓶颈；

• 优化材料选型和热界面设计；

• 支持工程决策和产品迭代。

热阻网络虽然简单，但它背后代表的是对热传导路径的深刻理解。掌握这种方法，就等于掌握了热设计的“结构思维”，为工程实践提供清晰的思路和高效的工具。
