4层板中间层不能走信号线吗?

来源: 时间: 2025/06/28 09:27:00 阅读: 425

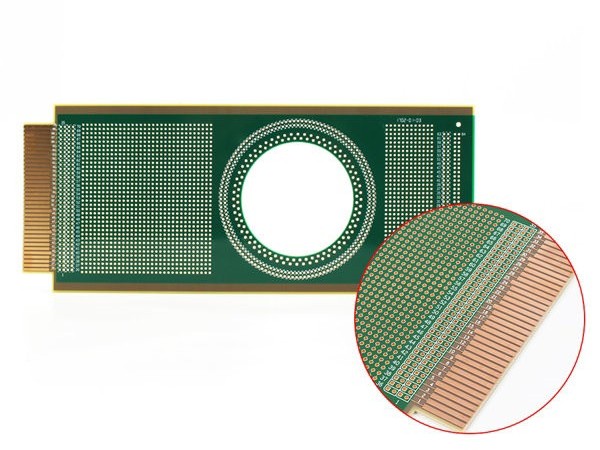

在PCB设计中,选择合适的板层结构对电路的性能和可制造性至关重要。四层板是常见的PCB设计方案之一,广泛应用于通信设备、消费电子以及其他各种高性能电子产品中。四层板设计包括两层信号层和两层电源/地层,通常情况下,中间两层被用作电源和地平面。然而,随着技术的发展,一些设计师在探讨是否可以将信号线走在四层板的中间层。


一、问题的重要性与影响

1.1 中间层走信号线的常见误解

在传统的四层PCB设计中,中间的两层通常用于放置电源层和地层。这种设计可以提供较好的电磁屏蔽,降低信号的串扰,并且为信号提供较为稳定的参考地。然而,一些设计师在面临空间不足或布局复杂的情况下,可能考虑将信号线放在中间层上。这一决策会影响电路的整体性能,因此需要深入了解其影响。

1.2 设计约束与需求

在多层PCB的设计中,信号层和电源/地层的合理安排至关重要。如果不合理地将信号线走在中间层,可能会带来诸如电磁干扰、信号反射和地回路等问题,甚至会对整个电路的功能产生不良影响。因此,理解是否可以在四层板的中间层走信号线,并采取相应的优化措施,对于提高电路板性能、降低制造成本和确保信号完整性具有重要意义。

1.3 信号走线对电路的影响

信号线的走向和布局直接决定了电路的信号完整性、传输速度和抗干扰能力。信号线的选择不仅影响板子的布线密度,还与电路的功能和效率密切相关。信号层与电源层、地层的隔离性、噪声干扰和温度变化都会影响信号的传输质量。因此,了解不同层次的设计要求及其可能带来的问题至关重要。


二、四层板中间层走信号线的技术原理

2.1 信号层与电源层/地层的关系

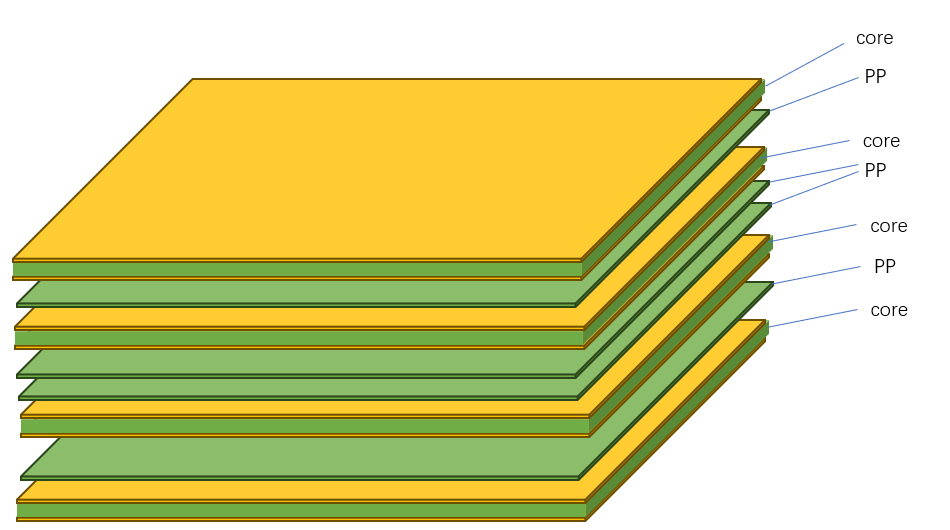

四层PCB的标准设计包括两层信号层和两层电源/地层。信号层通常负责传输高频和高速信号,而电源层和地层主要提供电源分配和参考地。电源和地平面的作用包括:

  • 减少电磁干扰(EMI):通过将电源层和地层设计为连续的大面积平面,能够有效抑制信号的电磁干扰,减少信号串扰和噪声。

  • 提供稳定的电源参考:电源平面为信号提供一个稳定的参考地,确保信号在传输过程中的质量。

  • 减少信号反射:连续的电源和地平面有助于信号的顺利传输,减少了信号的反射和失真。

2.2 中间层走信号线的挑战

当信号线走在中间层时,它将位于电源层和地层之间。此时,信号线周围将存在两个电平,一个是电源电压,另一个是地电压。信号线通过电源/地层之间的电磁场传播,可能受到以下影响:

  • 电源/地层的干扰:如果中间层走信号线,电源层和地层之间的信号可能会受到电源噪声和地噪声的影响。这些噪声会影响信号质量,导致信号失真。

  • 电磁耦合:信号线和电源/地层之间的电磁耦合可能会导致信号被串扰或受干扰。尤其在高速信号传输时,电磁干扰可能使信号质量下降,甚至导致电路功能异常。

  • 信号完整性问题:信号线处于电源/地层之间时,可能会增加电路的电阻、电容和电感,改变信号的传输特性,导致信号延迟、波形失真等问题。

2.3 影响信号传输的其他因素

除了电磁干扰和电源噪声,其他因素也会影响中间层信号线的传输质量:

  • 地回路问题:当信号线跨越多个电源和地层时,可能会引入地回路。地回路会导致噪声干扰,影响信号的稳定性。

  • 层间耦合:不同层次之间的耦合可能导致信号受干扰,尤其是在高速和高频信号传输时。中间层信号线的信号质量可能因为层间耦合产生失真或损耗。


三、避免信号线走中间层的解决方案

3.1 使用电源和地平面的优化设计

为解决信号线走中间层可能带来的问题,可以采取优化电源层和地层的设计方法。以下是一些常见的优化方案:

  • 隔离信号和电源/地层:在设计时,避免将信号线直接布置在电源层和地层之间。如果信号必须经过这些层,则应采取适当的屏蔽措施,以减少噪声干扰。

  • 使用专用地平面:为每个信号层分配专用的地平面,避免多个信号共享一个地平面。这样可以减少地回路对信号的干扰,提高信号的稳定性。

  • 布线规划:尽量避免信号线和电源线交叉或平行走线,以减少相互之间的干扰。特别是高速信号,应尽量避免与电源线平行布置,避免电磁耦合。

3.2 控制信号的频率和速度

对于高速信号,设计师应尽量避免在中间层走信号线,因为在电源层和地层之间可能会导致信号的衰减、失真等问题。对于低速信号,可以考虑将信号走在中间层,但仍需注意:

  • 信号频率控制:对于频率较低的信号,使用中间层走线的影响相对较小,但仍需优化布线和地面设计。

  • 信号完整性维护:使用差分信号或其他抗干扰设计手段,保证信号在传输过程中的完整性和稳定性。

3.3 多层设计中间层的合理利用

如果确实需要在四层板中使用中间层传输信号,可以考虑以下方法来优化设计:

  • 使用高频PCB材料:采用低介电常数、高速传输性能好的PCB材料,减少信号在中间层传输时的损耗。

  • 信号线与电源/地层的距离控制:确保信号线与电源层和地层保持一定的距离,避免过度耦合。

3.4 实现高质量的回流焊接和测试

在四层板的生产过程中,确保良好的回流焊接质量和测试可以减少生产过程中出现的缺陷,进一步保证信号线的质量与可靠性。通过优化回流焊接和设计中的测试环节,可以有效避免由于设计不当或生产缺陷导致的信号问题。


四层板中间层是否可以走信号线,取决于多方面因素,包括电源/地层的设计、信号频率、PCB材料的选择等。传统的四层板设计中,中间层通常用于电源和地平面,以确保信号完整性和降低噪声干扰。然而,在特定的设计需求下,将信号线放在中间层上也是可行的,只要采取适当的优化措施,避免信号与电源层/地层之间的干扰。
