多层PCB板层叠结构设计的关键要点

现代电子产品中，随着功能需求的日益增加和电路的高度集成，多层PCB（Printed Circuit Board，印刷电路板）成为了不可或缺的基础。多层PCB不仅能提供更高的电路密度和更强的抗干扰能力，还能实现复杂的信号传输、功率分配及高效散热等功能。然而，设计和制造多层PCB却面临一系列挑战，尤其是在层叠结构设计上，任何不合理的设计都会影响到电气性能、制造成本和产品可靠性。

多层PCB通常由多层电路板叠加而成，通过内层的信号线路和电源层与外层的元器件实现连接。层叠结构是多层PCB设计的核心，决定了电气性能、散热效果、抗干扰能力以及可制造性。合理的层叠结构设计是确保PCB功能实现和生产效率的关键。

2. 多层PCB板的层叠结构原理

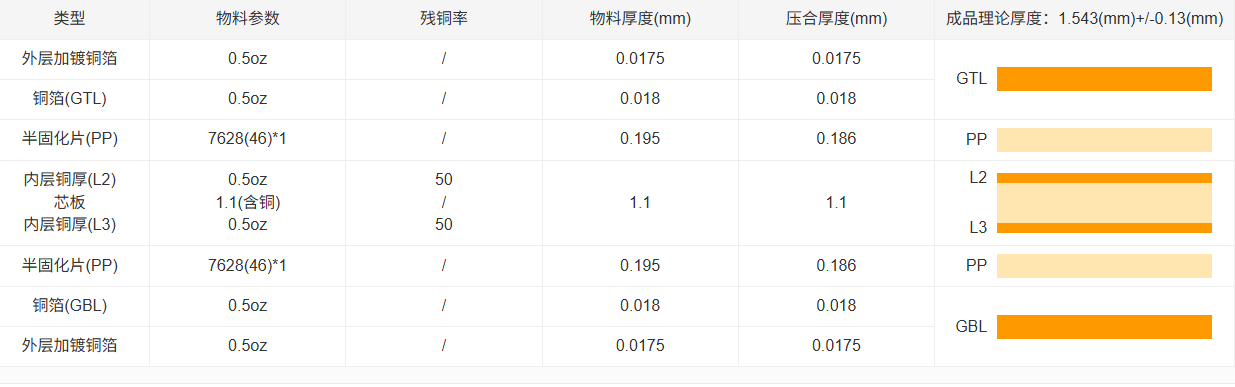

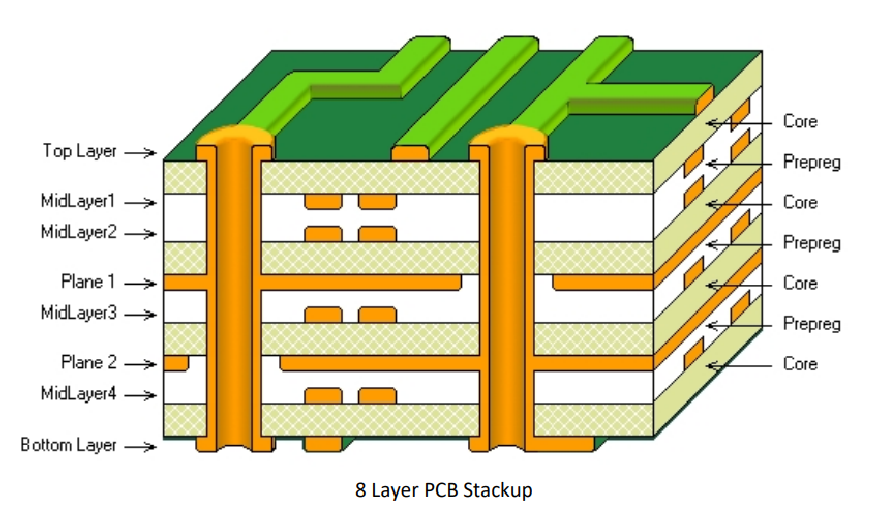

2.1 层叠结构的基本组成

多层PCB的层叠结构通常由信号层、接地层、电源层和内层构成。每个层的设计都有不同的作用和功能。常见的多层PCB设计结构如下：

• 外层信号层：负责高速信号的传输，通常需要最小化走线长度、避免交叉干扰。

• 电源层：提供稳定的电源，确保整个电路板的电气性能和稳定性。

• 接地层：为电路提供一个低阻抗的地面参考，减少电磁干扰（EMI）和串扰。

• 内层信号层：用于复杂的信号传输，通常通过内层信号线连接各个电源和接地层。

2.2 电气性能的影响

层叠结构的合理设计可以显著提升电气性能，尤其是在高频信号和高功率传输的场景中，优化的层叠结构有助于降低信号干扰和减少串扰。例如，信号层应该尽可能与接地层紧密配合，形成一个平衡的电磁屏蔽效果，从而减少信号反射和外部干扰。

2.3 层叠结构的影响因素

在设计多层PCB时，必须考虑多个因素，包括信号传输的质量、电源稳定性、抗干扰性以及散热问题。这些因素相互关联，层叠结构设计的每个细节都会对最终的电气性能和PCB的可制造性产生影响。

3. 多层PCB板层叠设计的关键要点

3.1 层叠结构的电源与接地层配置

合理配置电源层和接地层是多层PCB设计中的关键。通常来说，电源层和接地层应尽量靠近，以便形成有效的去耦作用，并减少电源噪声的传播。理想的层叠结构配置是将信号层夹在电源层和接地层之间，形成上下层都能有效支持的双面屏蔽结构。

电源层与接地层设计的注意事项：

• 信号层与电源层的配合：将高速信号层和电源层合理分配，减少信号线与电源层之间的交叉影响。

• 去耦电容的配置：在电源层附近合理配置去耦电容，减少电源噪声。

• 接地层的完整性：确保接地层没有断开，以保持良好的电气性能。

3.2 层叠结构中的信号层设计

信号层设计直接影响PCB的信号质量和稳定性。在高频或高速信号传输中，信号层设计需要特别注意以下几点：

• 信号线的布局：尽量避免信号线交叉，并将信号线的长度控制在最短范围内，减少信号反射和损耗。

• 阻抗匹配：对于高速信号，信号线的阻抗必须匹配，以避免信号失真。

• 信号层之间的隔离：设计时需要确保信号层之间的电磁干扰最小化，避免不同信号线的干扰。

3.3 层叠结构中的散热设计

散热是多层PCB设计中的另一个重要问题。随着电子元器件的功率越来越大，热管理成为影响PCB可靠性和性能的关键因素之一。合理的层叠结构设计能有效提高PCB的散热能力。

• 散热层的配置：在设计时，可以将散热层与电源层和接地层合并，使其能更好地传导热量。

• 热设计优化：对于高功率电路，设计者可以通过优化PCB布局、使用热传导材料及散热孔来改善散热效果。

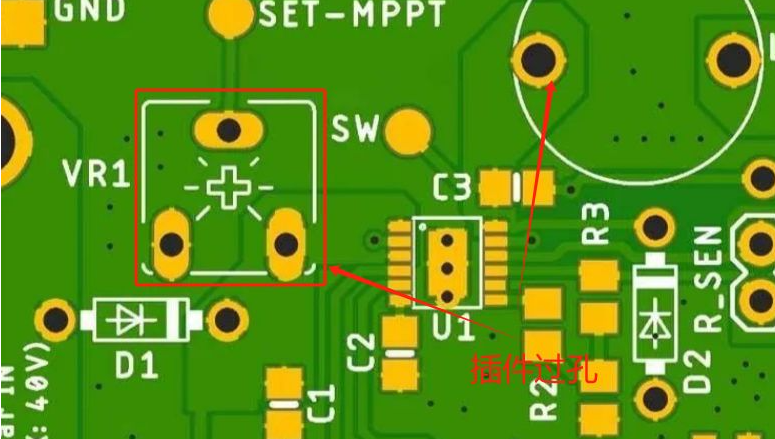

3.4 层叠结构中的孔设计

多层PCB的内层通过过孔或盲孔连接，过孔的设计至关重要。合理的过孔设计可以确保电路的稳定性和可靠性，避免信号干扰和电源噪声的传输。

• 过孔数量：尽量减少过孔数量，避免过多的过孔影响信号质量。

• 过孔尺寸：过孔的尺寸应符合制造商的工艺要求，过大或过小的过孔都可能影响信号传输。

4. 多层PCB设计中的常见问题与解决方案

4.1 信号干扰与串扰问题

在多层PCB中，不同信号层和电源层之间可能会产生串扰和干扰，导致信号传输的质量下降。信号干扰和串扰的主要原因是电路布线的不合理、层叠结构不匹配及信号线的布局不当。

解决方案：

• 层叠结构优化：通过合理的层叠结构配置，将高频信号层与电源层、接地层隔离，减少信号干扰。

• 信号走线优化：尽量将信号线布置在较为独立的信号层上，减少信号交叉和干扰。

4.2 电源噪声与电压波动

电源噪声和电压波动是影响多层PCB稳定性的常见问题。电源层设计不合理、去耦电容不足或电源层与接地层未紧密配合，都会导致电源噪声的干扰。

解决方案：

• 去耦电容配置：在电源层上合理配置去耦电容，减少电源噪声的影响。

• 优化电源层设计：将电源层和接地层靠近，以降低电源噪声的传播路径。

4.3 散热问题

随着电路的功率不断增加，PCB的散热问题变得更加严重。温度过高可能导致PCB元件损坏，甚至影响整个系统的稳定性。

解决方案：

• 散热层设计：增加散热层，将散热层与电源层或接地层相结合，提升散热效率。

• 合理布置元器件：避免将发热量大的元器件过于集中，合理分布，以便更好地散热。

多层PCB的层叠结构设计是一个复杂且重要的过程，需要考虑电气性能、信号传输、散热管理以及制造成本等多方面因素。合理的层叠结构设计不仅能提高电路的性能和可靠性，还能有效地控制制造成本和生产效率。设计人员在进行多层PCB设计时，应充分考虑层叠结构的优化方案，并与制造商保持沟通，确保最终产品能够满足设计要求。

通过科学合理的层叠结构设计，能够有效提升PCB的信号完整性、降低噪声干扰，并确保高效的散热和稳定的电源供应，从而提升多层PCB的综合性能和可靠性。
