高层PCB多层板的布线策略与规范

1. 高层PCB多层板的布线挑战

随着电子产品的快速发展，尤其是在高频率、高速信号和高功率需求日益增长的情况下，PCB（印刷电路板）设计变得愈加复杂。对于多层PCB，如何合理布线以满足设计要求，成为了确保电路稳定、可靠和高效运行的关键。高层PCB多层板的布线不仅仅关乎电气连接，还涉及信号完整性、功率管理、散热效果以及电磁兼容性等多个方面。若在设计过程中疏忽大意，可能会出现信号干扰、电源噪声、热问题等，这些问题将直接影响整个电子产品的性能和寿命。

2. 高层PCB多层板的布线原理

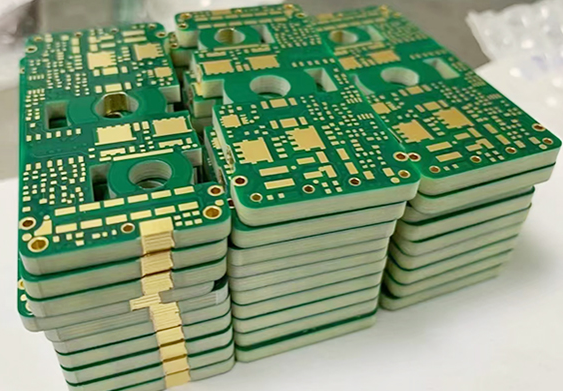

2.1 多层PCB的层叠结构

高层多层PCB的基本设计思想是通过合理的层叠结构，将电源层、接地层、信号层及其他功能层有效地叠加在一起，形成一个多层次的电路板。这些层的设计直接影响到PCB的信号传输质量、抗干扰能力及散热性能。

• 信号层：负责信号的传输。为了提高信号完整性，高速信号通常被分配到内层信号层，避免受到外部噪声的干扰。

• 电源层与接地层：电源层提供电流，接地层则提供稳定的地电位。将电源层和接地层靠近，有助于增强电源的稳定性和降低电磁干扰（EMI）。

• 内层信号层：在多层PCB中，内层信号层承担着高速信号的传输，特别是在层与层之间通过过孔连接时，信号的质量可能受到影响。

2.2 电气性能和信号完整性

在高层多层板设计中，信号的完整性至关重要。信号层的布线需要考虑到信号的传输速度、阻抗匹配、噪声控制等因素。高速信号传输过程中，信号的反射、衰减和串扰可能导致信号失真和错误。

• 阻抗匹配：信号传输过程中，阻抗的匹配非常重要。如果信号线的阻抗不匹配，会导致信号反射，从而影响传输质量。对于差分信号，如LVDS或USB信号，差分阻抗的设计也需要确保正确。

• 信号完整性：除了阻抗匹配，还需要避免信号线的过度弯曲、交叉及不必要的过孔，这些都会影响信号的传输。

3. 高层PCB多层板布线的策略

3.1 合理的层叠结构设计

在高层多层板中，合理的层叠结构设计能够为布线提供便利，并改善电气性能。设计时需要充分考虑信号完整性、噪声屏蔽、散热及电源稳定等因素。常见的层叠结构设计包括：

• 信号层和接地层紧密布局：将高速信号层放在接地层或电源层的夹层中，确保良好的屏蔽效果。此设计能有效降低电磁干扰，提升信号质量。

• 尽量避免信号交叉：信号线应尽量避免交叉与其他信号线，减少串扰的可能性。

• 信号层和电源层布局：高频信号与电源、接地层之间应有足够的隔离，避免高频信号与电源层之间的相互干扰。

3.2 信号走线的优化

在进行高层多层板布线时，信号走线的优化是至关重要的一步。合理的信号走线能大大提高信号传输质量，减少电磁干扰。以下是几条信号走线优化的建议：

• 最短路径原则：信号线应尽量采用最短路径，避免不必要的弯曲和长距离走线。较长的信号线容易引入更多的噪声。

• 避免急转弯：信号线的弯曲角度应尽量保持在45°，避免90°的急转弯，急转弯会增加信号的反射和失真。

• 合理使用过孔：每次穿越过孔时都会产生信号反射和损耗，因此应该尽量减少过孔的使用，尤其是在高速信号的布线中。

3.3 电源和接地层的设计

电源和接地层的设计在高层PCB中同样重要。为了避免电源噪声影响信号的稳定性，电源和接地层应该靠近。以下是电源和接地层设计的几个要点：

• 电源层与接地层紧密配合：电源层应与接地层紧密配合，这样能够提供更强的电流传输能力，同时降低噪声。

• 去耦电容的使用：合理使用去耦电容可有效降低电源噪声，提高电源的稳定性。一般来说，在电源层上靠近负载端放置去耦电容。

• 电源与接地层的隔离设计：对于高频信号，电源与接地层的隔离设计能够有效减少信号与电源之间的干扰。

3.4 热设计与散热问题

随着功率电子元件数量的增多，PCB的热管理问题愈发重要。合理的热设计可以避免因高温造成元器件故障，进而影响整个系统的稳定性。热设计的主要策略包括：

• 散热层设计：可以通过增加散热层和热传导材料，优化散热性能。散热层应与电源层和接地层连接，以便更好地传导热量。

• 元器件布局优化：避免将发热量大的元器件集中在同一位置，合理分布能有效降低局部过热的风险。

• 热孔设计：在设计时，可以加入热孔，以便热量快速传导到散热层，减少温升。

4. 高层PCB多层板布线中的常见问题与解决方案

4.1 串扰与信号干扰问题

串扰和信号干扰是高层PCB设计中的常见问题。信号线交叉、过孔密集和电源不稳定等都会导致串扰现象，影响信号的完整性和稳定性。

解决方案：

• 将信号层与电源层、接地层合理隔离，形成更好的电磁屏蔽效果。

• 在信号走线中尽量避免交叉，信号线应尽量布局简洁、直线化。

• 在高速信号传输区域使用合适的阻抗匹配技术，避免信号反射。

4.2 电源噪声问题

电源噪声会直接影响PCB的电气性能，特别是在高频信号的传输过程中，电源噪声可能导致信号的干扰。

解决方案：

• 使用去耦电容减少电源噪声的影响。

• 在设计中合理布局电源层与接地层，减少电源噪声的传播路径。

• 对电源和信号进行分层设计，避免噪声通过电源与信号线之间的相互耦合影响信号质量。

4.3 热问题与过热现象

过热会导致元器件性能下降甚至损坏，因此需要重点关注热设计。

解决方案：

• 增加散热层并合理分布发热元器件，避免过度集中。

• 使用热孔设计，优化热量传导。

• 设计时充分考虑电源的热量产生和散热需求，优化布线布局，避免温度过高。

高层PCB的布线设计不仅是电气连接的过程，更是一个涉及信号完整性、电源管理、热设计和电磁兼容性等多方面的综合设计任务。合理的布线策略能够确保电路板的高效运行，避免信号干扰和噪声，确保稳定的电源供应，并提升产品的散热能力。通过优化层叠结构、走线策略、电源接地设计及热管理措施，能够有效提高多层PCB的电气性能和可靠性。
