多层PCB板的电源与地平面划分规范

来源: 时间: 2025/07/01 10:23:00 阅读: 346

电源与地平面不仅仅是提供电流和电压的基础,它们的合理布局直接影响到信号的完整性、电磁兼容性、噪声控制以及电源的稳定性。因此,如何划分电源层和地平面是多层PCB设计中非常关键的一环。合理的电源与地平面设计可以大大提高系统的性能,减少信号干扰和噪声,提升电路板的可靠性。


2. 电源与地平面设计的基本原则

2.1 电源与地平面的基本概念

在多层PCB设计中,电源层和地平面是两个非常重要的设计元素。它们分别承担着不同的职责:

  • 电源层:电源层提供稳定的电流和电压给各个电路模块。一般来说,电源层应该尽可能地平整并与地平面形成良好的配合,这样有助于减少电源噪声和电源阻抗。

  • 地平面:地平面是电路的参考电位,所有信号都相对于地平面进行传输。良好的地平面设计有助于降低信号的地回路干扰、减少噪声和提升信号稳定性。

2.2 电源与地平面的作用

  • 减少噪声:电源层和地层的正确布局有助于减少来自电源和地的噪声干扰,提升信号的清晰度和可靠性。

  • 稳定电源:通过合理布置电源层,可以确保电源电压的稳定性,减少电源波动对整个系统的影响。

  • 提高电磁兼容性(EMC):优化的电源与地平面设计可以减少电磁辐射和噪声,提升电路的电磁兼容性。

  • 改善热设计:合理的电源与地平面布局还能够改善PCB的散热性能,确保元件不会因过热而故障。


3. 电源与地平面的设计规范

3.1 电源层与地层的相对位置

多层PCB中电源层与地平面的相对位置关系对于信号的完整性和电源的稳定性非常关键。通常建议将电源层和地层尽量靠近,以实现更好的电流回流路径和电磁屏蔽效果。具体规范如下:

  • 接近层设计:电源层与地层应该相邻布置,形成稳定的电流回路。这样可以确保电流从电源层到地层的回流路径最短,减少电阻和电感对电流传输的影响。

  • 层叠结构优化:一般来说,电源层和地层应该设计为一对相邻层,中间层为信号层。通过这种结构可以有效减少电源噪声对信号的影响。

3.2 地平面连续性与完整性

地平面的连续性和完整性是设计电源与地平面时需要特别注意的方面。如果地平面存在中断或者不完整的情况,信号的地回路就会产生噪声,影响信号的质量。以下是保证地平面连续性和完整性的设计建议:

  • 避免地平面分割:尽量避免将地平面分割成多个区域。如果必须分割,应当通过良好的电气连接来确保地平面的整体性。

  • 大面积地平面:应尽量使用大面积的地平面,避免多个小块地平面相互干扰。这样可以减少信号的回流路径,降低信号干扰。

  • 通过孔的设计:避免过多的过孔穿越地平面,因为过孔会产生信号的反射和噪声。如果必须使用过孔,尽量将其安排在不影响信号传输的区域。

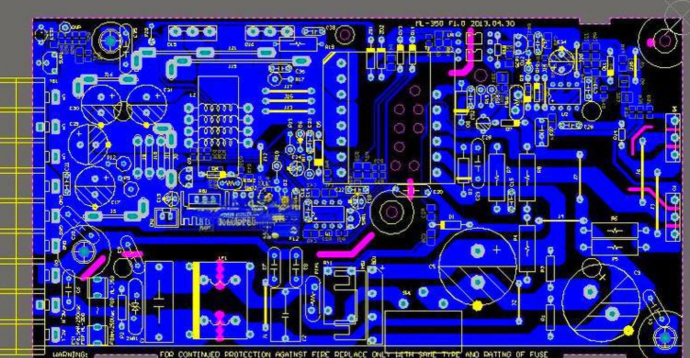

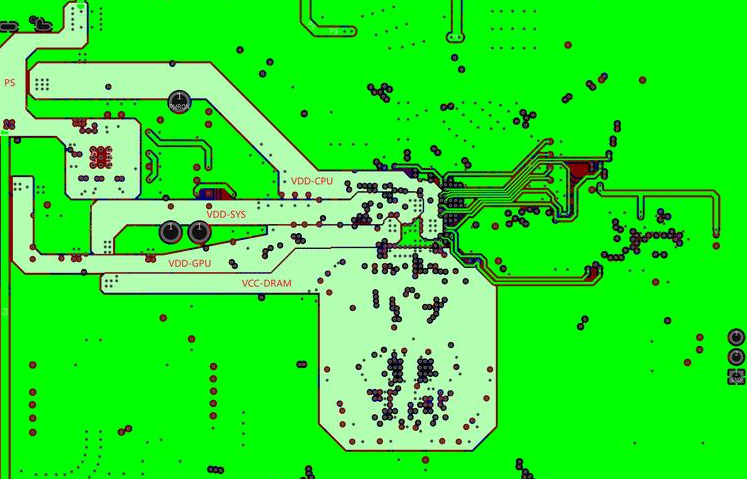

3.3 电源层设计与多电源层管理

在一些复杂的多层PCB设计中,可能需要多个电源层以供不同的电压需求。在这种情况下,电源层的设计和管理显得尤为重要。以下是电源层设计的几条建议:

  • 电源层划分:在多电源层设计中,应该确保每个电源层都与相应的地层相对应。每个电源层与地层之间的距离应该尽量保持一致,以确保电源传输稳定。

  • 电源层间隔:对于高频电源,应该使用更薄的电源层,以减少电源噪声的传播。低频电源层可以相对较厚,确保电流的稳定传输。

  • 去耦电容设计:去耦电容应放置在电源层和地层的接触区域,能够有效过滤电源噪声,提升电源的稳定性。

3.4 信号层与电源层的隔离

在多层PCB设计中,信号层与电源层的隔离对于减少干扰至关重要。尤其是在高速信号传输时,信号与电源之间的干扰可能会导致信号失真和错误。为了避免这种情况,以下是一些设计策略:

  • 信号层隔离:尽量避免高速信号与电源层直接接触。可以通过信号层与电源层之间插入接地层来实现电源与信号的隔离。

  • 层叠设计优化:将信号层置于电源层与接地层之间,能够更好地屏蔽信号的噪声和干扰,提升信号的稳定性。


4. 电源与地平面设计中的常见问题与解决方案

4.1 电源噪声问题

电源噪声问题是多层PCB设计中常见的问题之一。电源噪声会导致信号的失真,影响整个电路的性能。电源噪声通常来自于电源电压的不稳定、元器件的功耗波动等。

解决方案:

  • 使用去耦电容器过滤电源噪声。

  • 合理布置电源与地平面,减少电源噪声的传播路径。

  • 保持电源层与信号层的隔离,避免电源噪声直接影响信号。

4.2 地平面不完整问题

地平面不完整会导致地回路的闭合不良,进而引起信号干扰、噪声增大等问题。

解决方案:

  • 保证地平面尽量连续,避免多地平面分割。

  • 如果需要分割地平面,应使用适当的连接方式确保地平面的完整性。

  • 避免大量使用过孔穿越地平面,减少信号反射和噪声。

4.3 电磁干扰问题

电源和信号层之间的电磁干扰(EMI)是设计中的一个难题,尤其是在高频应用中,电源和信号层的干扰可能影响整个电路的稳定性。

解决方案:

  • 使用屏蔽技术隔离敏感信号。

  • 电源和信号层之间可以插入接地层,以减小电磁干扰。

  • 对电源层进行优化设计,减少电源噪声的产生。



多层PCB的电源与地平面设计在电气性能、信号完整性、电磁兼容性和散热管理等方面起着至关重要的作用。通过合理的电源层与地层布局,设计师可以有效降低噪声、提高电源稳定性并提升信号质量。良好的电源与地平面划分能够大大增强PCB的整体性能,确保系统的稳定运行。
