PCB多层板的过孔设计要求与可靠性分析

过孔的设计对多层PCB的性能、可靠性及制造成本有着深远影响。过孔的设计不仅仅影响电路板的电气性能，还直接影响到板材的机械强度和长时间的可靠性。因此，合理的过孔设计对PCB的质量至关重要，尤其是在高密度和高频率的应用中，过孔的设计问题尤为突出。

技术原理

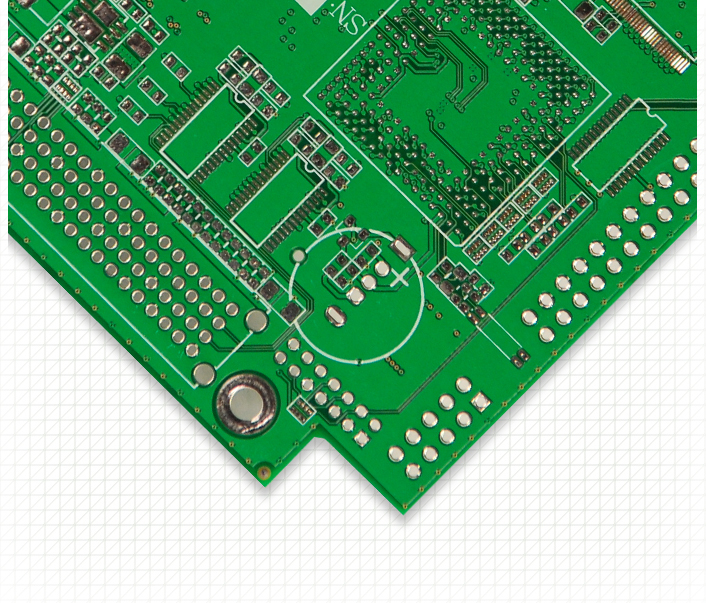

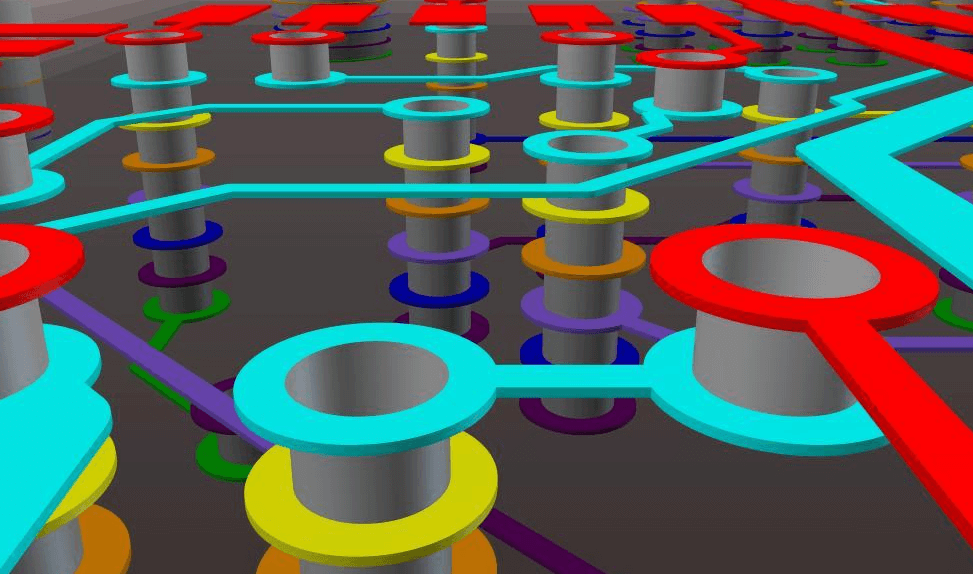

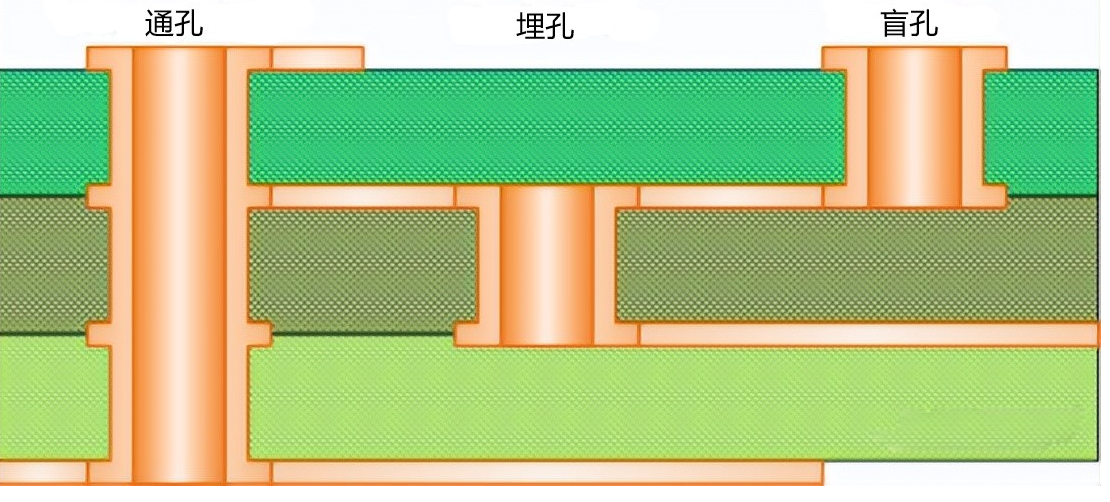

过孔通常是由导电孔和周围的环形铜层构成。根据其位置和用途，过孔可分为贯穿孔（Through-hole）、盲孔（Blind-hole）和埋孔（Buried-hole）。在多层PCB中，过孔不仅仅是用来连接不同层之间的电路，还涉及到电气、热传导和机械强度等多方面的考虑。

1. 贯穿孔（Through-hole）：贯穿孔是最常见的类型，它从PCB的一个表面一直穿透到另一个表面。这种过孔通常用于层间电连接，也可以用来安装元件。由于其较长的加工时间和相对较大的空间需求，贯穿孔对于高密度PCB设计有时不适用。

2. 盲孔（Blind-hole）：盲孔仅从PCB的一面穿透至中间某一层，而不穿透整块PCB。盲孔可以节省空间，提高PCB设计的密度，是高密度设计中常用的过孔类型。

3. 埋孔（Buried-hole）：埋孔是完全不与PCB的表面相连，仅用于层间连接。埋孔通常用于高层板中，不影响表面空间，因此可以为布线提供更多的空间。

过孔设计要求

1. 过孔的尺寸和孔径

过孔的尺寸在设计时需要根据电路板的规格和元器件布局进行合理选择。通常，过孔的直径需符合以下几点要求：

• 孔径过小可能导致电流通过能力不足，无法满足电气性能要求；

• 孔径过大会增加PCB的成本，并可能降低过孔的机械强度。

一般来说，过孔的直径应根据PCB设计中所使用的线宽和间距来确定。较小的孔径需要较精细的加工技术，而较大的孔径则会浪费更多的空间，影响布线密度。

2. 过孔的层间连接

在多层PCB中，过孔的一个重要功能是连接不同的电路层。为确保信号的稳定传输和较低的阻抗，设计时应注意以下几个方面：

• 过孔应尽量选择放置在信号层与电源层之间，避免将过孔布置在敏感信号的路径上；

• 对于高速信号的传输，过孔的数量应最小化，以减少信号损失和串扰。

3. 过孔的位置选择

过孔的布置应尽量避免在关键信号线路附近。特别是在高速电路设计中，过孔可能会增加信号的反射和串扰。因此，过孔应布置在非敏感区域，避免直接穿越信号层。

4. 过孔的焊盘设计

过孔的焊盘设计需要满足一定的标准，以保证焊接过程的可靠性。焊盘尺寸要与过孔的直径匹配，同时考虑到焊接时热传导和冷却的因素，焊盘应具有足够的承载能力。

5. 过孔的孔壁质量

过孔的孔壁质量直接影响到电气和机械性能。孔壁需确保铜层与PCB板之间的良好电接触。若孔壁不平滑，可能导致电气接触不良，甚至影响过孔的机械强度。

可靠性分析

1. 机械强度分析

过孔的设计直接关系到PCB的机械强度。在制造过程中，过孔的孔壁和铜层可能受到机械应力的影响，尤其是在高温或高湿环境下。若设计不合理，过孔可能导致PCB的断裂或脱层。

为了提高过孔的机械强度，设计时可采用以下措施：

• 使用高强度的材料，例如环氧树脂基板，来提高PCB的抗拉强度；

• 设计过孔时要避免过于密集，以减少板材的脆弱性；

• 对于大型PCB，考虑采用多种类型的过孔进行优化。

2. 电气可靠性分析

过孔的电气性能影响到PCB的信号完整性和电流传输。过孔的电气可靠性通常通过以下几个方面来评估：

• 电流承载能力：过孔需要能够承载一定的电流负载。如果过孔设计过小，可能会导致过热现象，进而损害电路的性能；

• 信号完整性：在高频电路中，过孔的阻抗不匹配可能导致信号反射、传输延迟甚至信号丢失，因此设计时应尽量减小过孔的数量和尺寸；

• 接触电阻：过孔的接触电阻要足够低，以保证信号和电流的流通不受影响。过孔接触不良可能导致电路短路或开路，影响整板性能。

3. 热传导分析

过孔的热传导性能是确保多层PCB长期可靠运行的一个重要方面。在高功率设备中，电流通过过孔时会产生热量。合理的过孔设计可以帮助热量的有效散发，避免温度过高导致电路板损坏。

设计时可以通过以下手段提高热传导效果：

• 增加过孔的数量和分布，以提高热量的扩散面积；

• 在高热区附近设计更多的过孔，帮助热量及时分散。

4. 长期使用中的可靠性

PCB的长期使用过程中，过孔可能会面临因热膨胀、机械应力或电流冲击等因素引起的疲劳损伤。设计时应考虑到过孔的长期可靠性，例如在焊接过程中避免高温急冷急热的操作，减少过孔的损坏风险。

此外，过孔的长期使用还可能受到环境因素的影响，如湿度和腐蚀。因此，设计时需要选择合适的材料和处理工艺，以确保PCB在各种环境下的稳定性。

针对上述过孔设计的挑战，以下是一些有效的解决方案：

• 在设计阶段尽量减少过孔的数量，特别是在信号密集区，避免影响信号传输；

• 在高频信号传输线路上，使用盲孔或埋孔代替传统的贯穿孔，以降低信号损失；

• 通过优化过孔的焊盘设计和孔壁质量，提高过孔的电气和机械性能；

• 采用高质量材料并进行合适的热处理，以提高过孔的长期可靠性。

在PCB多层板的设计过程中，过孔的设计和优化对电路板的性能和可靠性有着直接影响。通过合理的过孔尺寸选择、位置布局和可靠性分析，设计人员可以有效提高PCB的功能性和稳定性。随着电子设备对高密度和高性能的需求不断增加，过孔设计将成为PCB设计中的关键环节。
