PCB组装终极指南：流程、技术和最佳实践

如果您想了解 PCB 组装的来龙去脉，那么您来对地方了。本指南将引导您完成完整的 PCB 组装工艺流程，探索 SMT 等尖端 PCB 组装技术，分享基本的 PCB 组装最佳实践，并提供详细的 PCB 组装设计指南。无论您是工程师、设计师还是制造商，这个全面的资源都将帮助您获得高质量的结果和可作的见解。

什么是 PCB 组装？快速概述

PCB 组装，通常缩写为 PCBA，是将电子元件连接到印刷电路板 （PCB） 以创建功能性电子设备的过程。它通过将元件焊接到指定的焊盘或通孔上，将裸露的 PCB 转变为完全可作的单元。这一过程在从消费电子到航空航天的行业中至关重要，在这些行业中，可靠性和精度是没有商量余地的。

在本指南中，我们将分解 PCB 组装的各个方面，确保您具备优化设计和生产工作流程的知识。从分步装配过程到先进技术和设计技巧，我们都能满足您的需求。

了解 PCB 组装工艺流程

PCB 组装工艺流程是一个结构化的步骤序列，可确保元件准确放置并固定在电路板上。遵循明确定义的工作流程可以最大限度地减少错误，并确保最终产品符合质量标准。以下是每个阶段的详细介绍：

1. 设计和准备

在组装开始之前，必须完成 PCB 设计。这包括使用设计软件创建原理图和布局，确保正确放置元件，以及生成 Gerber 文件和物料清单 （BOM） 等制造文件。在这个阶段进行充分的准备可以防止在组装过程中出现代价高昂的错误。

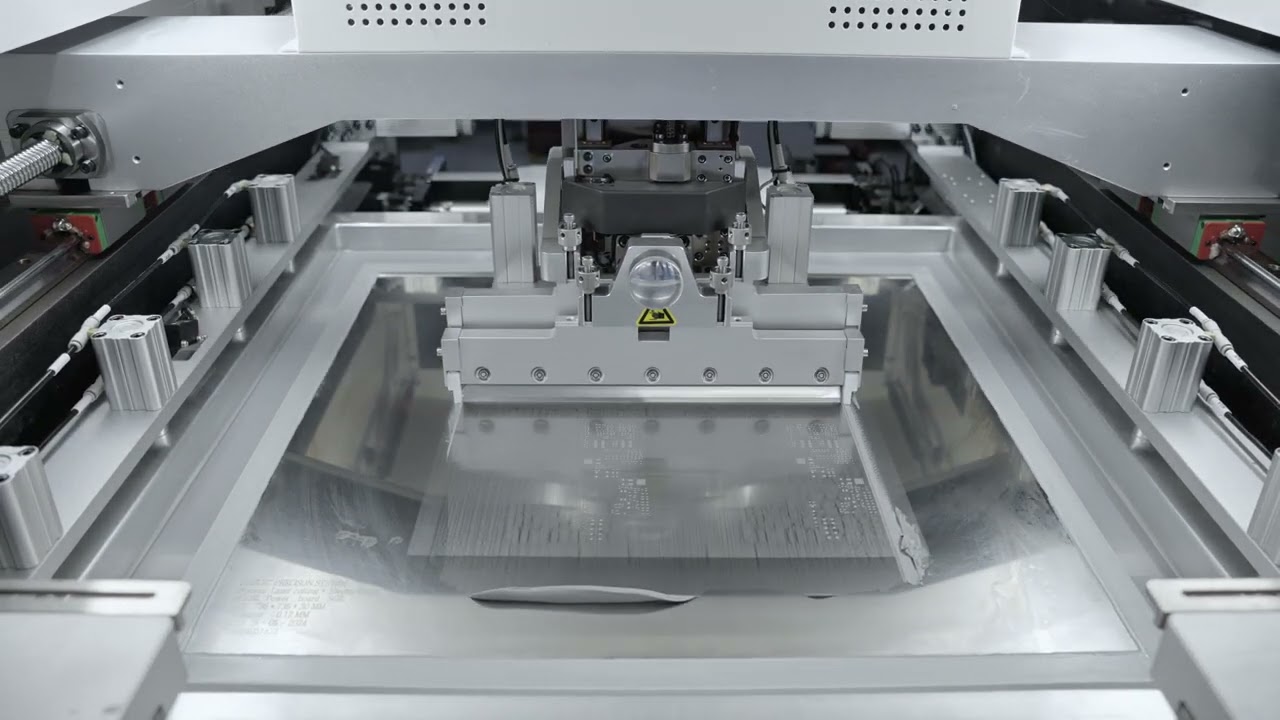

2. 模板印刷（锡膏应用）

对于表面贴装技术 （SMT），该过程从使用模板将焊膏涂到 PCB 上开始。模板确保浆料仅沉积在将放置元件的焊盘上。精度是关键，因为焊膏不均匀会导致焊点不良。

3. 组件放置

接下来，将元件放置在 PCB 上。对于 SMT，自动拾取和放置机器用于高精度定位微小元件，通常以每小时数千次放置的速度进行定位。对于通孔元件，可以使用手动或半自动贴装。

4. 回流焊（用于 SMT）

放置元件后，PCB 通过回流焊炉。烤箱加热电路板以熔化焊膏，从而在元件和焊盘之间形成牢固的电气和机械连接。温度曲线经过仔细控制以避免热损伤——例如，无铅焊料的峰值温度通常达到 240-260°C 左右。

5. 波峰焊（用于通孔）

对于通孔元件，通常使用波峰焊。PCB 通过一波熔融焊料，该焊料粘附在裸露的金属区域。这种方法对于混合了 SMT 和通孔零件的电路板非常有效。

6. 检验和测试

焊接后，组装好的 PCB 经过检查。自动光学检测 （AOI） 系统检查未对准的元件或有缺陷的焊点。功能测试可确保电路板按预期运行，通常涉及特定频率的上电测试和信号完整性检查（例如，测试高速设计的信号速度高达 5 GHz）。

7. 最终组装和包装

测试后，PCB 可以集成到更大的系统中或封装在保护外壳中。然后，使用防静电材料进行包装以备运输，以防止静电放电 （ESD） 损坏。

了解此 PCB 组装工艺流程有助于规划和优化生产时间表。每个步骤都需要精度，以确保最终产品的可靠性和功能性。

探索 PCB 组装技术：SMT 及其他

PCB 组装技术领域发展迅速，SMT（表面贴装技术）引领现代电子制造。让我们探索塑造该行业的关键技术及其优势。

表面贴装技术 （SMT）

SMT 是当今使用最广泛的 PCB 组装技术。与通孔技术不同，SMT 元件直接安装在 PCB 表面，可实现更小、更密集、更高效的设计。以下是 SMT 的一些优势：

• 紧凑的设计：SMT 元件要小得多，可实现对智能手机和可穿戴设备等设备至关重要的高密度布局。

• 高速生产：自动化 SMT 装配线可以以高达每小时 100,000 个的速度放置元件，从而显著缩短生产时间。

• 成本效益：减少材料使用和加快组装速度降低了总成本，尤其是对于大规模生产。

然而，SMT 需要精确的设计和制造流程。例如，焊盘尺寸必须与元件封装完全匹配（通常在 0.1 mm 的公差范围内），以避免焊接缺陷。

通孔技术 （THT）

虽然 SMT 占主导地位，但通孔技术 （THT） 仍然适用于需要耐用性的应用，例如电力电子或工业设备。THT 元件的引线穿过 PCB 上的孔并在另一侧焊接，从而提供更牢固的机械粘合。然而，THT 速度较慢，不太适合紧凑型设计。

混合装配

许多现代 PCB 使用 SMT 和 THT 的组合来平衡性能和耐用性。例如，电路板可能对微控制器和电容器使用 SMT，而对承受机械应力的连接器使用 THT。

先进技术：微孔和 HDI

对于高密度互连 （HDI） 板，使用微孔（直径小于 0.15 mm 的通孔）等技术在紧凑的空间内连接多层。这些进步对于高速应用至关重要，在这些应用中，1 GHz 以上频率的信号完整性是重中之重。

通过利用 SMT 等这些 PCB 组装技术，制造商可以满足现代电子产品的需求，同时平衡速度、成本和性能。

实现最佳结果的 PCB 组装最佳实践

遵循 PCB 组装最佳实践可确保高质量结果并最大限度地减少生产问题。以下是在设计和组装过程中要遵循的行之有效的策略：

1. 优先考虑可制造性设计 （DFM）

在设计 PCB 时要考虑制造。这意味着确保元件间距符合装配公差（例如，SMT 元件之间至少保持 0.2 mm），并避免过于复杂的布局，这可能会导致生产过程中出现错误。

2. 使用标准组件

选择具有标准尺寸的广泛可用的组件。定制或过时的零件可能会延迟生产并增加成本。在设计阶段检查可用性和交货时间。

3. 实施适当的热管理

散热至关重要，尤其是对于高功率设计。在电源 IC 等组件下使用热通孔（直径为 0.3-0.5 mm）将热量传递到接地层，防止运行过程中过热。

4. 最大限度地减少信号干扰

对于高速设计，在走线上保持受控阻抗（例如，RF 信号为 50 欧姆），并保持信号路径较短以减少串扰。将去耦电容器靠近 IC 电源引脚放置，以过滤噪声。

5. 进行彻底的测试

不要跳过组装后测试。使用 AOI 捕获视觉缺陷，使用在线测试 （ICT） 验证电气性能。对于关键应用，执行环境测试以确保在不同条件下（如 -40°C 至 85°C 的温度）的可靠性。

遵循这些 PCB 组装最佳实践可以显著减少缺陷，提高良率，并确保您的电路板在现场可靠运行。

PCB 装配设计指南：成功秘诀

设计用于组装的 PCB 与组装过程本身一样重要。经过深思熟虑的设计最大限度地减少了错误并确保顺利生产。这是一个实用的 PCB 组装设计指南，可帮助您创建可制造且可靠的电路板。

1. 优化元件布局

按逻辑方式放置元件，将相关零件分组在一起以最小化跟踪长度。对于 SMT，确保组件的方向一致，以简化自动化装配。在大型组件周围保持至少 2 mm 的间隙，以便进行返工。

2. 自动化装配设计

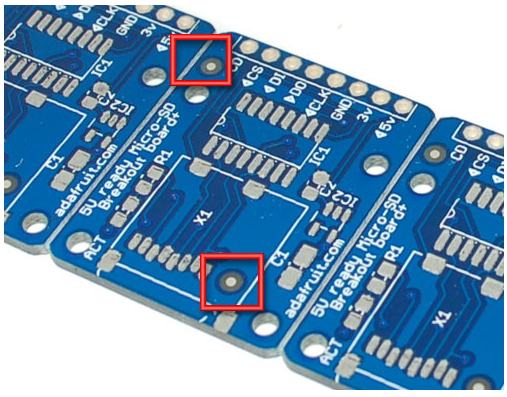

自动拾取和放置机器需要在 PCB 上设置基准标记以进行对齐。包括至少三个基准点，最好直径为 1 mm，沿对角线放置在电路板上以获得最佳精度。

3. 遵循 Trace 和 Via 准则

确保走线宽度足以满足它们所承载的电流。例如，10 mil （0.254 mm） 走线可以在 1 oz 铜厚度下处理大约 1 A 的电流。使用具有适当直径的过孔（例如，标准信号为 0.3 mm）以避免制造问题。

4. 包括清晰的文档

提供详细的装配图和带有零件编号、数量和参考标号的 BOM。清晰的文档可防止设计和制造团队之间的沟通不畅。

5. 考虑拼板

如果生产多个 PCB，请设计拼板以优化制造效率。包括最小宽度为 0.3 mm 的分离片或 V 形刻痕，以便在组装后分离电路板而不会损坏。

通过遵循此 PCB 装配设计指南，您可以创建更易于组装、测试和部署的电路板，从而最终节省时间和资源。

PCB 组装中的常见挑战以及如何克服这些挑战

即使经过仔细规划，PCB 组装过程中也可能出现挑战。以下是一些常见问题和解决这些问题的解决方案：

1. 焊点缺陷

由于回流焊曲线不正确或焊膏应用不良，可能会出现冷焊点或桥接等问题。使用逐渐升高的回流曲线（例如，每秒 1-3°C），以确保适当的熔化和粘附。

2. 组件错位

未对准的组件通常是由于不准确的拾取和放置设置或缺少基准点造成的。验证机器校准并包含清晰的基准标记，以将放置精度提高到 0.05 毫米以内。

3. 热损伤

焊接过程中的过热会损坏敏感元件。遵守制造商推荐的热曲线，确保峰值温度不超过组件限制（通常在 260°C 左右持续 10 秒）。

积极主动的措施和对细节的关注可以缓解这些挑战，确保更顺畅的装配过程。

掌握 PCB 组装以取得成功

PCB 组装是一个复杂而必不可少的过程，它决定了电子设备的功能和可靠性。通过了解 PCB 组装工艺流程，利用 SMT 等先进的 PCB 组装技术，遵守 PCB 组装最佳实践，并遵循详细的 PCB 组装设计指南，您可以在项目中取得出色的成果
