超越 IC：利用分立晶体管掌握高功率应用

当涉及到高功率应用时，分立晶体管仍然是工程师的首选解决方案。无论您是在研究分立晶体管放大器设计、大电流开关电路，还是使用分立元件设计稳健的电源，掌握分立晶体管的使用都是必不可少的。在本综合指南中，我们将探讨为什么分立晶体管对于高功率项目至关重要，如何选择和使用它们进行设计，以及热管理和可靠性的最佳实践。

为什么选择分立晶体管用于高功率应用？

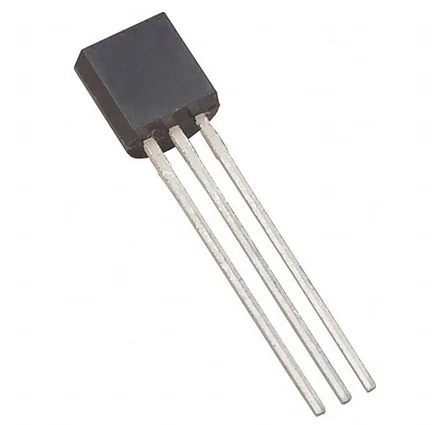

分立晶体管，如双极结型晶体管 （BJT） 和金属氧化物半导体场效应晶体管 （MOSFET），在高功率场景中比 IC 具有独特的优势。与通常受功率耗散和电流处理限制的 IC 不同，分立元件可以管理更高的电压和电流——有时在单个器件中超过 100V 和 50A。这使它们成为功率放大器、电机控制和工业电源等应用的理想选择。

除了原始功率之外，分立晶体管还提供灵活性。工程师可以通过选择具有精确特性（如击穿电压或开关速度）的元件来定制电路，以满足特定需求。这种级别的控制通常无法通过预先设计的 IC 来实现。在以下部分中，我们将深入探讨实际应用和设计技巧，以帮助您充分利用分立晶体管的潜力。

分立晶体管放大器设计：构建功率和精度

放大器是许多电子系统的基石，从音频设备到工业控制。在设计高功率放大器时，分立晶体管放大器设计可提供无与伦比的性能。让我们分解一下使用分立元件构建稳健放大器的关键考虑因素。

选择合适的晶体管

对于功率放大器，BJT 和 MOSFET 是最常见的选择。BJT 通常因其高电流增益和线性度而成为线性放大器的首选。例如，电流增益 （hFE） 为 100 的 BJT 可以以最小的输入电流驱动显着的输出功率。另一方面，MOSFET 因其快速开关速度而在高频应用中表现出色，在优化设计中通常达到 1 MHz 或更高。

设计电路

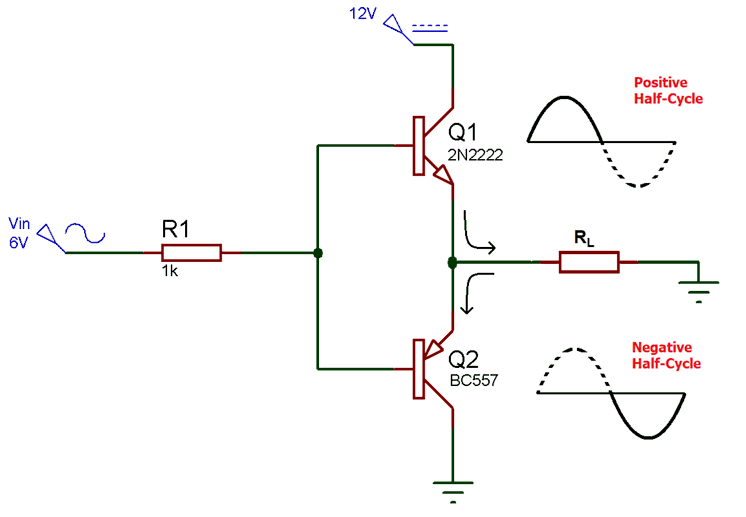

功率放大器的常见配置是推挽式拓扑，它使用一对晶体管来处理正和负信号周期。这种设计最大限度地减少了失真并最大限度地提高了效率。例如，在 AB 类放大器中，您可以使用两个偏置电流为 50mA 的互补晶体管来减少交越失真，同时为 8 欧姆负载保持高达 100W 的功率输出。

确保适当的偏置，以将晶体管保持在其有源区域。偏置不良的晶体管可能会使信号过热或失真。使用电阻器或二极管设置稳定的静态点，并始终计算功率耗散（在高功率设计中，每个晶体管通常在 5-20W 的范围内）以避免热失控。

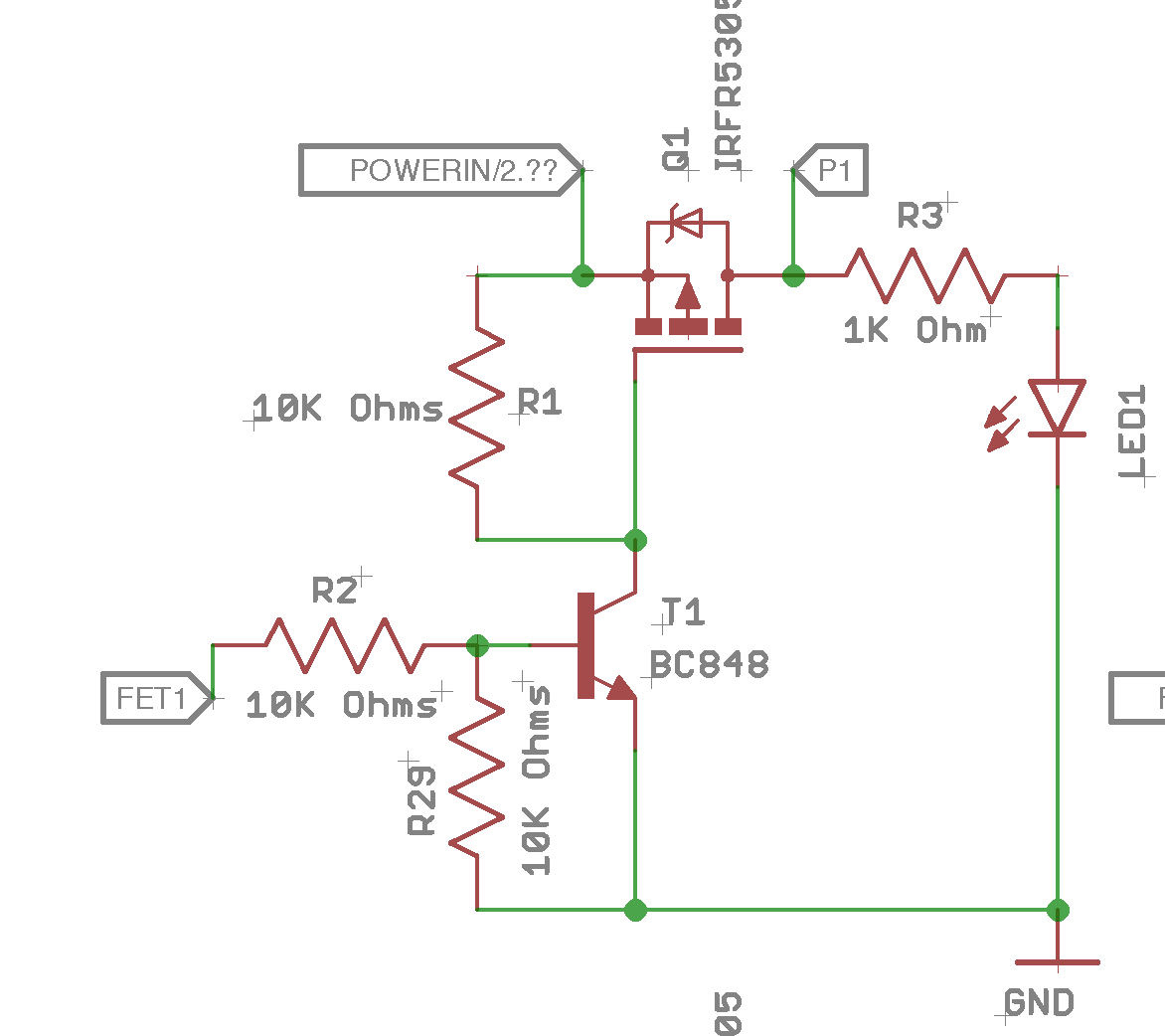

大电流开关电路：采用分立晶体管的功率控制

在电机驱动器、逆变器和电源转换器等应用中，大电流开关电路至关重要。分立晶体管，尤其是 MOSFET，由于其低导通电阻 （RDS（on）） 并且在许多情况下能够处理超过 30A 的电流，因此非常适合这些任务。

关键设计原则

开关电路要求晶体管快速导通和关断，同时最大限度地减少功率损耗。低 RDS（on） 值（在现代功率 MOSFET 中通常低于 0.01 欧姆）可降低导通损耗。但是，快速开关会引入电磁干扰 （EMI）。为了缓解这种情况，请添加栅极电阻器（通常为 10-100 欧姆）以略微减慢转换并减少振铃。

另一个问题是栅极驱动电压。对于 N 沟道 MOSFET，通常需要 10-15V 的栅极电压才能完全打开器件并实现最小电阻。确保您的驱动器电路能够提供具有足够电流的电压，尤其是在开关损耗可能达到几瓦的高频应用中。

实例

考虑处理 24V 和 20A 的直流电机控制器。为了安全起见，合适的 MOSFET 可能具有 60V 的击穿电压（考虑到电压尖峰）和 40A 的连续额定电流。在开关期间，由于 10 kHz 的转换损耗，该器件可能会散发 2-5W 的热量。我们稍后将讨论的正确散热在这里至关重要。

分立 MOSFET 选型指南：寻找完美契合

选择正确的组件是任何成功设计的基础。本分立式 MOSFET 选型指南将帮助您了解在为高功率应用选择 MOSFET 时要考虑的关键参数。

电压和电流额定值

始终选择额定电压至少比系统最大电压高 20-30% 的 MOSFET，以考虑瞬态。对于电流，请选择额定负载至少为预期负载两倍的设备，以确保可靠性。例如，在负载为 10A 的 48V 系统中，选择额定电压为 60-75V 和 20-25A 的 MOSFET。

导通电阻和栅极电荷

RDS（on） 直接影响功率损耗。较低的值意味着运行过程中产生的热量较少。栅极电荷 （Qg） 会影响开关速度——较低的 Qg（例如 20-50 nC）可实现更快的开关速度，但可能需要更稳健的栅极驱动器。根据应用程序的频率和效率需求平衡这些因素。

散热和封装注意事项

高功率 MOSFET 通常采用 TO-220 或 TO-247 等封装，支持散热器以实现更好的热管理。检查从结点到外壳的热阻 （Rth），通常为 0.5-2°C/W，以估计负载下的温升。这可确保设备保持在安全工作区 （SOA） 内。

分立功率元件的热管理：在压力下保持冷却

高功率应用会产生大量热量，因此分立功率元件的热管理成为重中之重。过热会降低性能、缩短使用寿命或导致灾难性故障。以下是有效管理热量的方法。

了解功率耗散

晶体管中的功率耗散来自导通和开关损耗。对于 RDS（on） 为 0.02 欧姆、承载 20A 电流的 MOSFET，导通损耗为 8W （P = I2R）。开关损耗取决于频率和转换时间，在高频电路中通常会增加 2-10W 的功率。计算总耗散以调整冷却解决方案的大小。

散热器和热界面材料

散热器对于将热量散发到周围环境中至关重要。选择热阻足够低的散热器，以将晶体管的结温保持在其最大额定值以下，通常为 150-175°C。 例如，电阻为 2°C/W 的散热器可以处理 25W 的耗散和 50°C 的温升。使用导热膏或导热垫来改善晶体管和散热器之间的接触，将热阻降低多达 20%。

主动冷却和布局提示

在极端情况下，可能需要使用风扇进行主动冷却。确保组件周围有适当的气流，并将大功率设备放置在远离敏感电路的位置，以避免热传递。在 PCB 上使用铜层作为额外的散热器，特别是对于表面贴装设备。

使用分立元件设计稳健的电源

电源是任何电子系统的支柱，设计带有分立元件的稳健电源可确保在高功率环境中的可靠性。分立晶体管支持定制设计，比基于 IC 的现成解决方案更能处理极端条件。

线性电源与开关电源

线性电源在其传输元件中使用 BJT 或 MOSFET 来调节电压。它们简单且产生低噪声，但效率低下，在大电流设计中，功耗通常超过 10-20W。另一方面，开关电源使用晶体管作为高频开关 （20-100 kHz），以实现 85% 以上的效率。MOSFET 因其快速开关和低损耗而成为首选。

保护和稳定性

大功率电源必须包括过流和过压保护。在限流电路中使用分立晶体管，如果电流超过阈值，例如 12V 系统中的 15A，则关闭电源。添加带有分立元件的反馈回路以稳定输出电压，确保在变化的负载下将其保持在目标电压的 1-2% 范围内。

组件应力和降额

为确保使用寿命，请在低于其最大额定值的情况下运行组件，以降低组件的额定值。例如，如果晶体管的额定电压为 100V，请在最大 70-80V 的电路中使用它。这种做法可以减少压力并延长电源的使用寿命，尤其是在可靠性至关重要的工业或汽车应用中。

释放分立晶体管的力量

分立晶体管仍然是工程师处理高功率应用不可或缺的工具。从分立晶体管放大器设计到大电流开关电路，这些元件提供了 IC 通常无法比拟的灵活性、功率处理能力和可靠性。通过遵循分立 MOSFET 选择指南，优先考虑分立功率元件的热管理，并使用分立元件精心设计稳健的电源，您可以构建在苛刻条件下性能卓越的系统。
