制造和检测短路中的 PCB

在电子领域，印刷电路板 （PCB） 几乎是我们使用的每台设备的支柱。从智能手机到工业机械，PCB 连接组件并确保平稳运行。然而，制造这些板会带来挑战，其中最常见的挑战之一是短路。这些故障可能会中断功能并导致代价高昂的故障。那么，制造商如何在生产中处理 PCB 并有效检测短路呢？本博客深入探讨了 PCB 制造过程，重点介绍了表面贴装技术 （SMT） PCB 组装，并探讨了接头的 SEM 检查、焊接技术和半导体测试等方法，以识别和防止短路。

什么是 PCB，为什么它们在制造业中至关重要？

PCB 是由玻璃纤维等绝缘材料制成的平板，上面蚀刻有导电铜轨道。这些轨道连接电阻器、电容器和半导体等电子元件，形成为设备供电的电路。在制造业中，PCB 是必不可少的，因为它们提供了一种紧凑、有序且可靠的方式来组装复杂的电子产品。

PCB 的生产涉及多个阶段，从设计和制造到组装和测试。每个步骤都需要精度，以避免短路等缺陷，当导电路径之间形成意外连接时，通常会发生短路等缺陷，通常是由于焊料过多、元件错位或制造错误。短路会导致过热、组件故障或完全设备故障，因此检测短路是制造过程中的重中之重。

了解制造业中的 SMT PCB 组装

表面贴装技术 （SMT） 是 PCB 组装中广泛使用的方法，其中组件直接安装在电路板表面。与旧的通孔技术不同，SMT 允许更小、更密集的元件，使其成为现代紧凑型设备的理想选择。然而，SMT PCB 组装所需的精度也增加了短路等缺陷的风险。

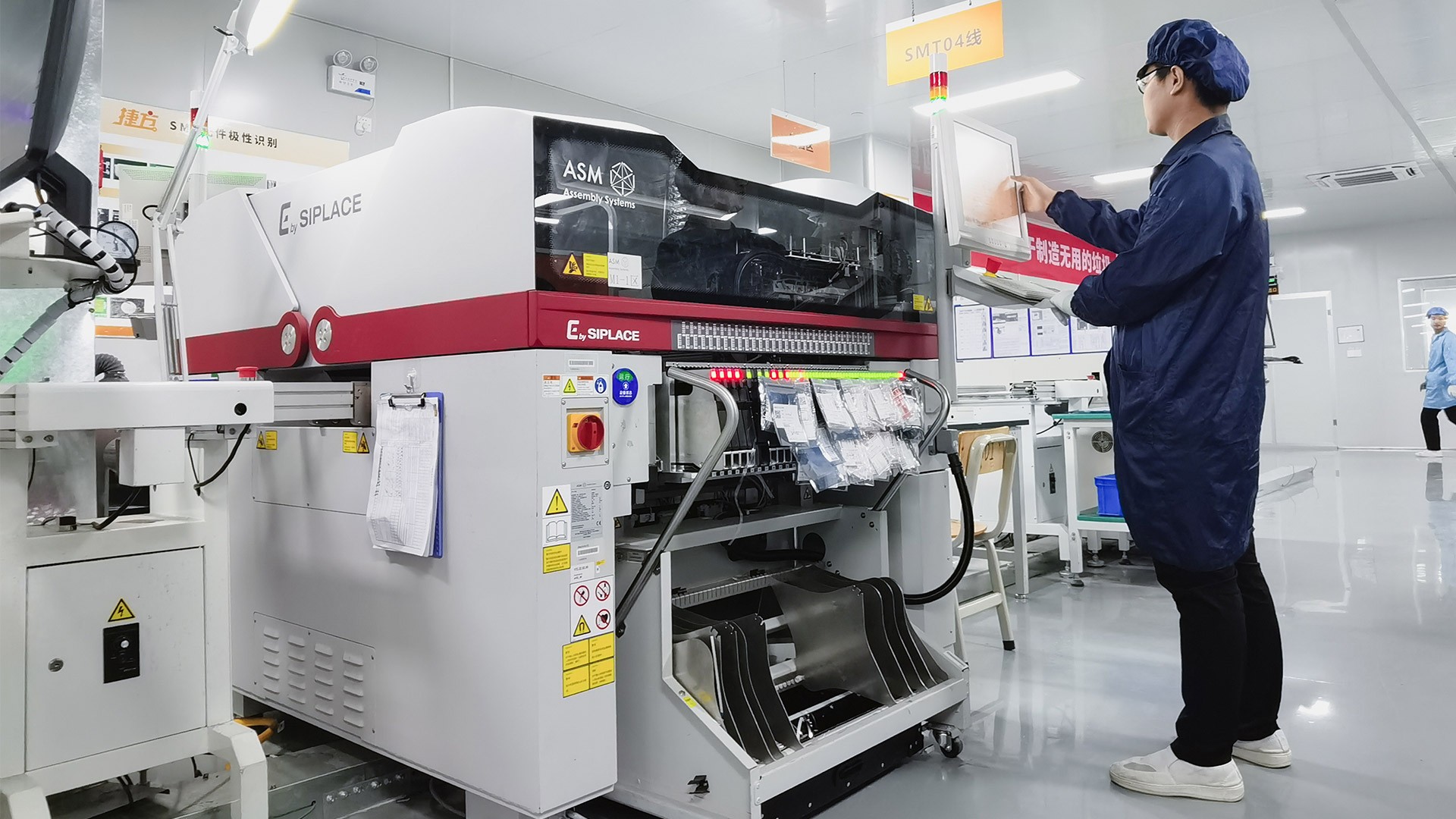

在 SMT 组装中，该过程首先使用模板将焊膏涂抹到 PCB 的特定区域。然后，自动化机器将组件精确地放置在浆料上。电路板通过回流炉，焊膏在那里熔化并在元件和电路板之间形成安全连接。虽然这个过程非常高效，但焊料桥接（焊料连接两个相邻焊盘）或元件错位等错误可能会导致短路。

为了降低这些风险，制造商在 SMT PCB 组装过程中依赖严格的质量控制措施。例如，确保焊膏涂覆均匀并使用高精度贴片机可以降低缺陷的可能性。此外，组装后检查对于在电路板进入下一阶段之前发现任何问题至关重要。

焊接在 PCB 制造中的作用

焊接是 PCB 组装的核心，因为它在组件和电路板之间创建电气和机械连接。在 SMT PCB 组装中，回流焊是最常见的技术，其中焊膏被加热到特定温度（通常约为 240-260°C）以形成牢固的粘合。然而，不良的焊接实践会导致焊桥、冷接点或焊料不足等问题，所有这些都可能导致短路或连接薄弱。

例如，如果涂抹了过多的焊膏，它会在回流焊过程中溢出，并在相邻焊盘之间产生意外连接，从而导致短路。同样，如果回流炉温度控制不当，焊料可能无法均匀熔化，从而导致接头有缺陷。为了防止这些问题，制造商通常使用具有精确温度曲线的先进焊接设备，并密切监控过程。

焊接的另一个关键方面是材料的选择。例如，由于环境法规，无铅焊料被广泛使用，但与传统的铅基焊料相比，它需要更高的熔化温度（约 217-220°C）。这可能会给确保均匀加热而不损坏组件带来额外的挑战。通过优化焊接参数和使用优质材料，制造商可以显著降低短路和其他缺陷的风险。

检测 PCB 中的短路：为什么重要

短路是 PCB 制造中最常见和最具破坏性的缺陷之一。它们可能由于各种原因而发生，例如焊桥、制造碎片或设计缺陷。短路会导致电流过大，导致过热（有时超过许多元件的安全温度阈值 85°C）甚至对电路板造成永久性损坏。在制造过程的早期检测和解决短路对于避免代价高昂的返工或现场产品故障至关重要。

有几种方法可以检测短路，从目视检查到高级测试技术。每种方法都有其优点，并且经常结合使用以确保全面的质量控制。让我们探索一下业内使用的一些最有效的方法。

用于精密分析的接头的 SEM 检测

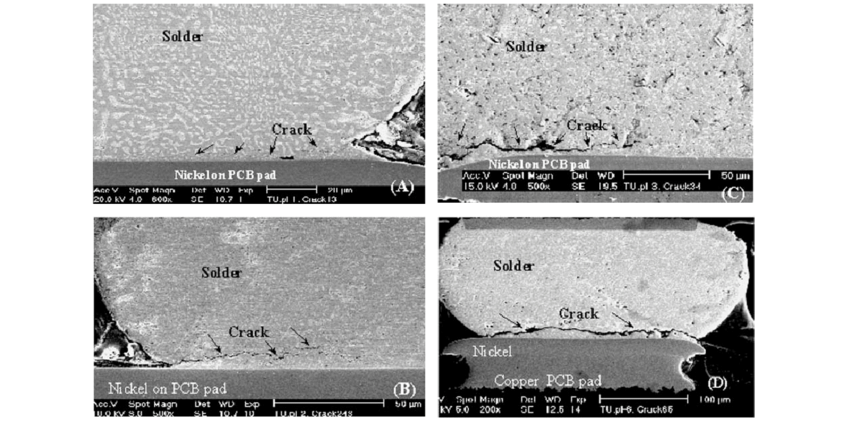

扫描电子显微镜 （SEM） 是一种强大的工具，用于详细检查 PCB 中的焊点。焊点的 SEM 检查提供高分辨率图像（放大倍率高达 100,000 倍），揭示肉眼或标准光学显微镜不可见的微观缺陷。该技术对于分析 SMT PCB 组装中的焊点质量特别有用，其中微小的元件和紧凑的间距使缺陷更难检测。

在 SEM 检查过程中，聚焦的电子束扫描焊点表面，生成其结构的详细图像。这使工程师能够识别可能导致短路的裂缝、空洞或焊料桥接等问题。例如，空隙率高于 25% 的焊点可能被认为是不可靠的，因为它会削弱连接并增加电阻（可能超过 0.1 欧姆），从而导致过热。

虽然接头的 SEM 检测非常准确，但由于其成本和时间要求，它通常用于高风险应用中的故障分析或质量保证。对于大规模生产，制造商通常会将 SEM 与其他检测方法结合使用，以平衡效率和精度。

测试半导体和电气性能

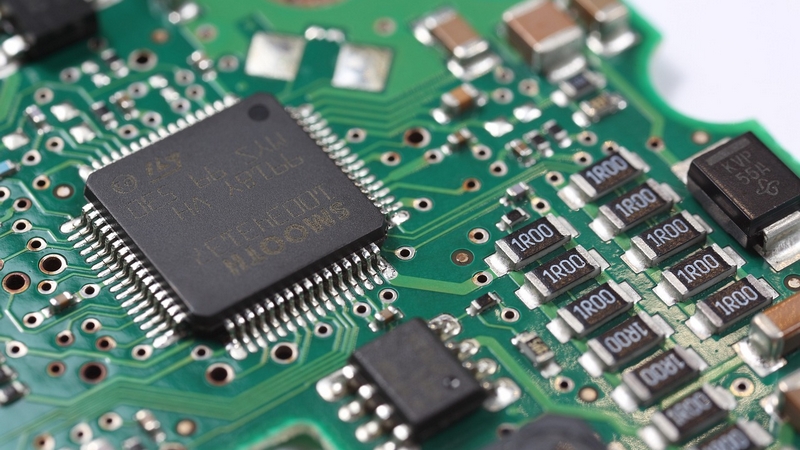

半导体（如二极管、晶体管和集成电路）是 PCB 上的关键组件，它们的正常运行对电路板的性能至关重要。在制造过程中测试半导体有助于识别可能影响整个系统的短路或开路等问题。此过程通常涉及检查电压、电流和电阻等电气参数，以确保它们符合设计规范。

测试半导体的一种常用方法是在线测试 （ICT），它使用钉床测试仪或飞针系统来测量电气性能。ICT 可以通过施加测试信号和检查意外电流路径来检测短路。例如，如果测试点显示两个不相关的引脚之间的电阻值低于 1 欧姆，则可能表示短路。ICT 对于检测制造缺陷和确保半导体正确连接非常有效。

另一种方法是功能电路测试 （FCT），其中 PCB 通电并在实际工作条件下进行测试。这种方法有助于识别可能仅在有效使用期间出现的短路，例如由热膨胀或动态电流负载引起的短路。通过将 ICT 和 FCT 相结合，制造商可以全面评估半导体性能和整体电路板可靠性。

用于检测短路的其他检测技术

除了 SEM 检测和半导体测试之外，其他几种技术也被广泛用于检测 PCB 制造中的短路。这些方法提供了不同程度的细节，并且通常根据电路板的产量和复杂性进行选择。

自动光学检测 （AOI）

AOI 使用高分辨率相机和图像处理软件目视检查 PCB 是否有缺陷。它可以快速识别 SMT PCB 组装中的焊桥或未对准的元件等问题。虽然 AOI 速度快且适合大批量生产，但它可能会遗漏球栅阵列 （BGA） 等组件下的隐藏缺陷。

X 射线检测

X 射线检测非常适合检测隐藏的焊点，例如 BGA 中的焊点。它使用穿透射线创建内部结构的图像，揭示由过多焊接或连接不良引起的短路。这种方法对于目视检查不足的复杂多层电路板特别有用。

热成像

热成像通过识别 PCB 上过热的区域来检测短路。发生短路时，电流流过非预期路径，产生热量（严重时通常超过 100°C）。热像仪可以精确定位这些热点，帮助工程师在问题造成损害之前找到并解决问题。

防止 PCB 制造过程中短路

虽然检测短路至关重要，但首先预防短路会更好。制造商可以采取几个步骤来最大限度地降低 PCB 生产过程中出现短路的风险。首先，优化 PCB 设计是关键。确保走线之间有足够的间距（标准设计通常至少为 0.2 mm）并使用设计规则检查 （DRC） 可以防止潜在的短路点。

其次，保持对 SMT PCB 组装过程的严格控制至关重要。这包括使用高质量的焊膏、校准回流焊炉以进行精确温度控制（在目标轮廓的 ±5°C 范围内），以及定期清洁设备以避免污染。此外，培训作员小心处理组件和电路板可以减少人为错误。

最后，实施强大的质量保证流程，例如生产前测试和定期设备维护，有助于及早发现问题。通过专注于预防，制造商可以节省时间、降低成本，并为客户提供可靠的 PCB。

为什么选择捷配PCB来满足您的 PCB 制造需求？

我们在 PCB 制造的每一步都优先考虑质量和精度。我们先进的 SMT PCB 组装线、最先进的检测工具和严格的测试协议确保您的电路板没有短路等缺陷。无论您是需要对接头进行详细的 SEM 检查、全面的半导体测试，还是需要优化的焊接工艺，我们都有专业知识和技术来提供一流的结果。我们对卓越的承诺意味着您可以信任我们处理任何复杂的项目，从原型到批量生产。我们专注于客户满意度和快速周转时间，旨在成为您在电子制造领域的可靠合作伙伴。

PCB 是现代电子产品的基础，其制造需要一丝不苟地关注细节，以避免短路等问题。通过 SMT PCB 组装、接头 SEM 检查、精密焊接和半导体全面测试等先进技术，制造商可以有效检测和防止短路。通过将 AOI 和 X 射线等自动化检测与热成像等专用工具相结合，该行业可确保 PCB 满足最高的质量和可靠性标准。
