手工焊接技术流程全攻略

手工焊接通孔组件是任何从事电子产品工作的人的基本技能，无论您是业余爱好者、学生还是专业工程师。此过程涉及手动焊接元件，其引线穿过印刷电路板 （PCB） 上的孔，以创建安全的电气和机械连接。在本综合指南中，我们将探讨手工焊接通孔元件的最佳方法和实践，涵盖温度控制、基本工具、接头检查、无铅焊接和 ESD 安全等关键领域。让我们深入了解细节，以帮助您每次都能获得可靠和专业的结果。

什么是通孔元件的手工焊接？

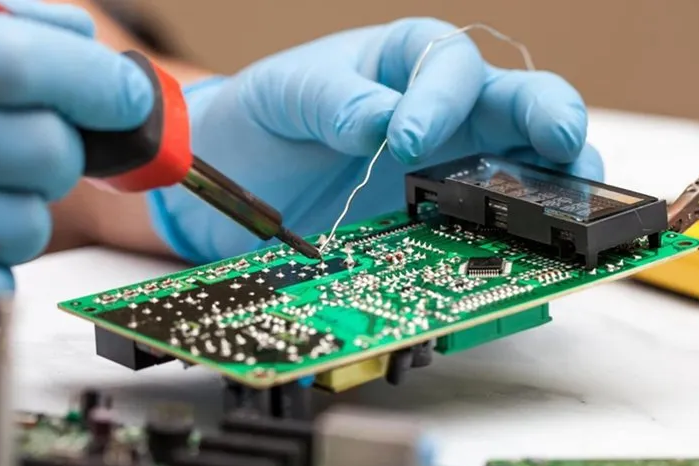

手工焊接通孔元件是指通过将电子元件的引线插入预先钻孔并用熔融焊料固定来将电子元件连接到 PCB 的手动过程。该技术广泛用于电阻器、电容器、二极管和连接器等组件，尤其是在原型、维修或小批量生产中。与表面贴装技术 （SMT） 不同，通孔元件提供更强的机械粘合，使其成为耐用性至关重要的应用的理想选择。

在这篇博客中，我们将分解基本技术和最佳实践，以确保您的焊接高效、安全并产生高质量的结果。无论您是焊接新手还是希望提高自己的技能，本指南都将提供可作的技巧来掌握这门手艺。

用于通孔元件的基本手工焊接工具

拥有正确的工具对于成功的手工焊接至关重要。使用高质量的设备不仅可以简化流程，还可以确保更好的结果和安全性。以下是焊接通孔元件的必备工具：

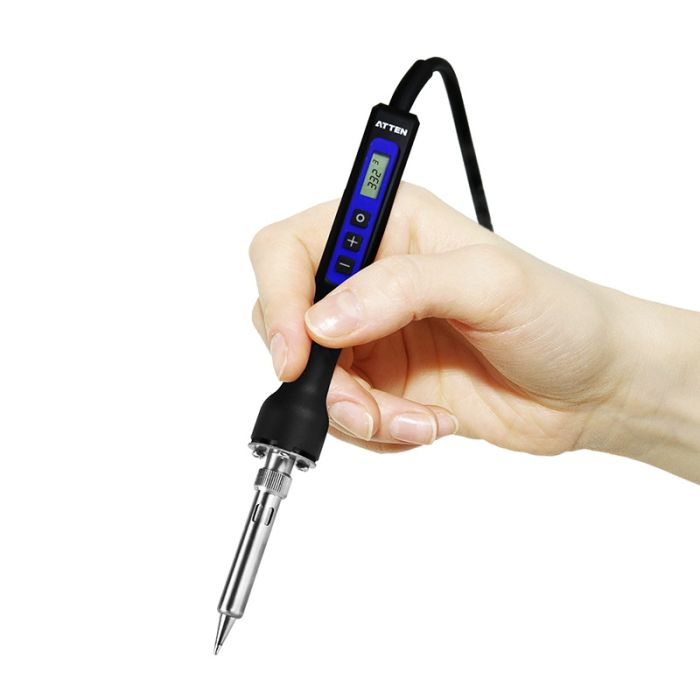

• 烙铁：带有细尖端（约 1 毫米至 2 毫米）的温控烙铁非常适合通孔工作。寻找温度设置在 250°C 至 350°C 之间的型号，以处理各种焊料类型。

• 焊锡丝：使用直径为 0.5mm 至 1mm 的松香芯焊锡丝进行精确应用。根据您的项目要求，在含铅（60/40 锡铅）或无铅选项之间进行选择。

• 通量：助焊剂有助于清洁表面并改善焊料流动性。使用助焊笔或液体助焊剂更好地控制通孔接头。

• 拆焊工具：拆焊泵或编织层对于去除多余的焊料或纠正错误至关重要。

• 剪线钳：平口剪非常适合在焊接后修剪元件引线，以获得干净的表面。

• 镊子：精密镊子有助于在焊接过程中定位组件和处理小零件。

• 放大镜或放大镜：可用于检查焊点并确保不存在缺陷。

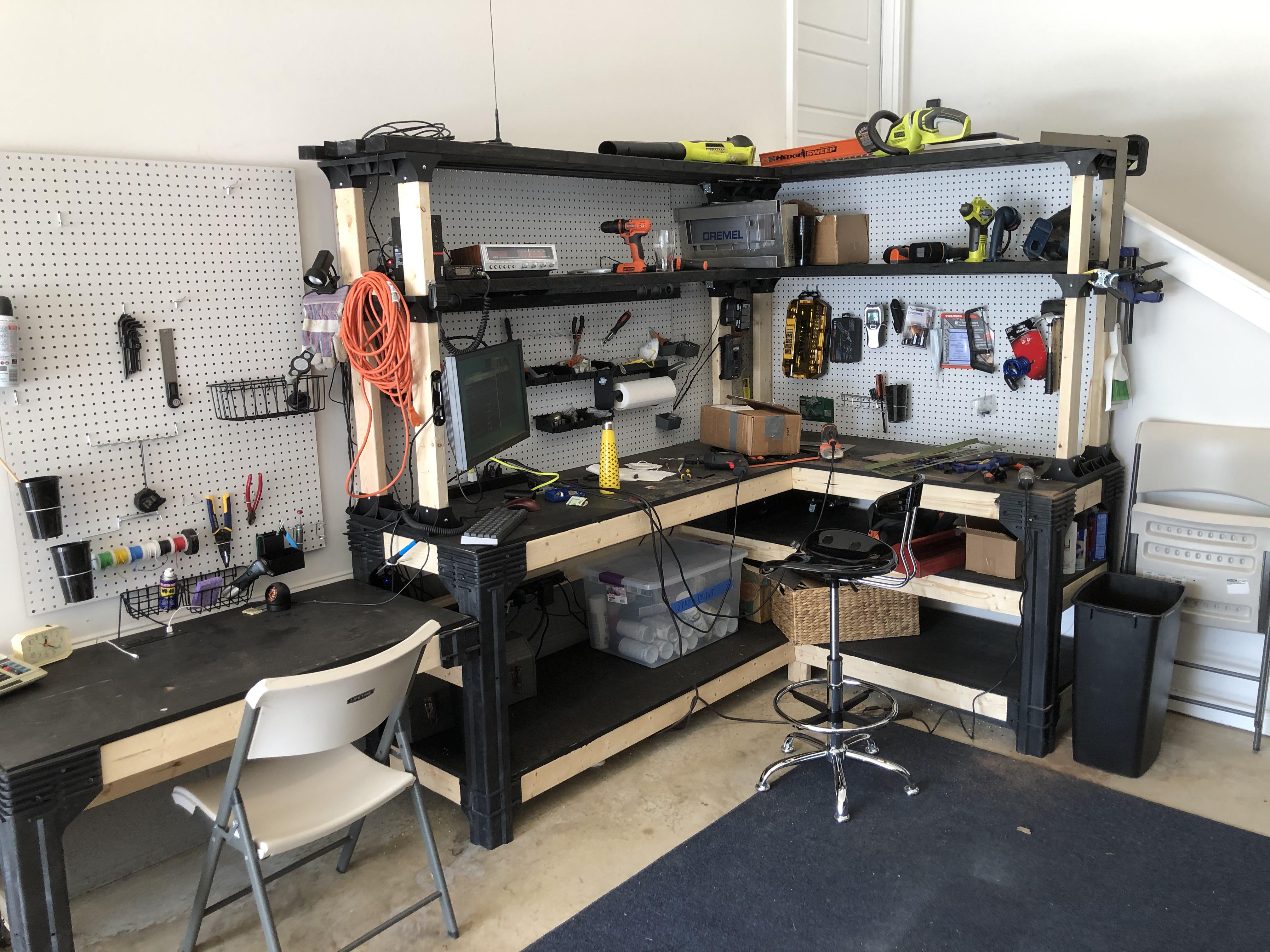

• 工作台设置：光线充足、通风良好的工作空间配有耐热垫，可保护表面并确保安全。

投资于优质工具可以显着提高焊点的精度和耐用性。始终保持您的工具清洁和维护良好，以实现一致的性能。

手工焊接温度控制：正确作

温度控制是手工焊接通孔元件最关键的方面之一。使用正确的温度可以防止损坏元件和 PCB，同时确保牢固的焊点。以下是有效控制手焊温度的一些关键技巧：

• 了解您的焊料类型：含铅焊料通常在 180°C 至 190°C 左右熔化，而无铅焊料需要更高的温度，通常在 220°C 至 250°C 之间。 相应地设置您的烙铁。

• 组件灵敏度：某些组件（如 LED 或某些 IC）对热敏感。使用 250°C 至 300°C 的温度，并尽量减少接触时间（每个接头低于 3-5 秒）以避免损坏。

• PCB 厚度：较厚的 PCB 或具有较大接地平面的 PCB 可能需要略高的温度（高达 350°C），因为它们会迅速散热。

• 使用温控熨斗：避免使用廉价、不可调节的熨斗，因为它们会过热和损坏组件或抬起 PCB 走线。

一个好的经验法则是从较低的温度开始，如果焊料不能正常流动，则稍微提高温度。如果您不确定特定项目的设置，请始终在废旧 PCB 上进行测试。

手工焊接通孔元件的分步技术

掌握手工焊接通孔元件的技术需要练习和对细节的关注。请按照以下步骤作以获得一致、高质量的结果：

1. 准备工作区：确保您的工作台干净、光线充足且整洁。戴上安全眼镜，以保护眼睛免受杂散焊料或夹住的引线的伤害。

2. 插入组件：将元件引线穿过 PCB 上的相应孔。如果需要，在底面稍微弯曲引线以将元件固定到位。

3. 清洁表面：使用助焊剂清洁元件引线和 PCB 焊盘。这有助于焊料顺利流动并产生更牢固的粘合。

4. 加热关节：将烙铁头同时放在元件引线和 PCB 焊盘上，以均匀加热它们。保持约 1-2 秒。

5. 应用焊料：将焊锡丝接触加热接头（而不是烙铁头）。焊料应熔化并围绕引线和焊盘流动，形成有光泽的锥形接头。仅使用足够的焊料覆盖接头——通常为 1-2 毫米的电线。

6. 取下熨斗：先拔出焊锡丝，再拔出烙铁，以避免产生冷点。让关节自然冷却，不要吹气。

7. 修剪多余的潜在客户：使用平口剪钳修剪靠近焊点的元件引线，以获得整洁的表面。

在废品板上练习这些步骤，以在从事关键项目之前建立信心。加热和焊接应用的一致性是避免接头薄弱或有缺陷的关键。

手工焊点检测：确保质量

检查焊点对于确保可靠性和功能性至关重要。随着时间的推移，接头不良会导致电气故障或机械问题。以下是进行彻底的手工焊点检查的方法：

• 目视检查：一个好的焊点应该是有光泽的、光滑的、锥形的，完全覆盖焊盘和铅，没有多余的焊料。暗淡或颗粒状接头可能表明“冷焊点”，它很脆弱且容易失效。

• 机械测试：轻轻拉扯组件以确保其安全。如果它移动，则关节可能需要返工。

• 使用放大倍率：放大镜或放大镜可以帮助发现微小的裂纹、焊料不足或桥接（焊料连接相邻焊盘）。

• 电气测试：使用万用表检查焊接点之间的连续性。这确认了接头提供了正确的电气连接。

如果接头未通过检查，请使用拆焊泵或编织物将其拆焊，清洁该区域，然后重新焊接。花时间检查和纠正问题可以防止电路中出现长期问题。

无铅手工焊接：挑战和技巧

由于 RoHS（有害物质限制）等环境和健康法规，无铅手工焊接变得越来越普遍。然而，与传统的含铅焊料相比，无铅焊料带来了独特的挑战。以下是有效处理无铅手工焊接的方法：

• 更高的熔点：与含铅焊料相比，无铅焊料通常由锡-银-铜合金制成，在更高的温度（约 217°C 至 227°C）下熔化。将烙铁调整至 300°C 至 350°C 以获得最佳效果。

• 润湿不良：无铅焊料不容易流动，这会导致接头变弱。使用额外的助焊剂来改善润湿并确保牢固的粘合。

• 脆性：无铅接头在应力下更容易开裂。避免对焊接元件施加过大的机械应力。

• 尖端磨损：较高的温度会更快地磨损烙铁头。使用高质量的尖端并定期使用湿海绵或黄铜丝清洁剂清洁它们。

虽然无铅焊接需要更加小心，但使用正确的工具和技术，您可以获得可靠的结果。始终优先考虑安全，在通风良好的地方工作，以避免吸入烟雾。

手工焊接中的 ESD 安全：保护您的组件

静电放电 （ESD） 会损坏敏感的电子元件，导致即时故障或潜在缺陷。在手工焊接中实施 ESD 安全对于保护您的工作至关重要。请遵循以下最佳实践：

• 使用 ESD 安全工作站：在接地的 ESD 垫上工作以消散静电荷。确保您的烙铁具有接地尖端的 ESD 安全保护。

• 佩戴 ESD 腕带：连接到地面的腕带可防止体内积聚的静电释放到组件中。

• 正确处理组件：将敏感组件存放在防静电袋或容器中，以备使用。避免徒手接触元件引线。

• 最小化移动：过度移动会产生静电，尤其是在干燥或铺有地毯的表面上。通过避免不必要的洗牌，让您的工作区无静电。

ESD 损坏并不总是立即可见，但随着时间的推移可能会导致间歇性故障。与更换损坏部件的成本相比，投资适当的 ESD 保护是一个很小的代价。

手工焊接通孔元件时应避免的常见错误

即使是经验丰富的焊工也会犯错误。了解常见的陷阱可以帮助您避免它们并改善您的结果。以下是一些常见的错误以及如何防止它们：

• 过热：将熨斗放在接头上太久会损坏元件或抬起 PCB 走线。将每个关节的接触时间限制在 3-5 秒。

• 焊料不足：使用太少的焊料会产生脆弱的接头。确保焊料完全覆盖焊盘和引线，没有间隙。

• 冷接缝：如果关节看起来暗淡或颗粒状，则可能是没有正确加热。重新加热并涂上新焊料以修复它。

• Solder Bridging（焊料桥接）：过多的焊料会连接相邻的焊盘，从而导致短路。使用拆焊工具去除不需要的焊料。

• 清洁不良：不清洁助焊剂残留物会随着时间的推移导致腐蚀。焊接后，使用异丙醇和刷子清洁电路板。

通过关注这些细节，您可以最大限度地减少错误并每次都能生产出专业品质的焊点。

掌握通孔元件的手工焊接

手工焊接通孔组件是一项宝贵的技能，需要正确的工具、技术和对细节的关注。通过关注温度控制、接头检查、无铅焊接实践和 ESD 安全等关键领域，您可以在电子项目中获得可靠和持久的结果。无论您是组装原型还是维修设备，遵循这些最佳实践都可以确保您的焊点既具有机械强度又具有电气安全性。

从优质工具开始，练习您的技术，并始终优先考虑安全。随着时间的推移和经验，手工焊接将成为您的第二天性，让您能够自信地处理最复杂的 PCB 组件。不断学习，保持耐心，并享受将电子设计变为现实的有益过程。
