掌握轴向引线通孔组件：综合指南

如果您想为您的 PCB 项目掌握轴向引线通孔组件，那么您来对地方了。本指南将引导您了解轴向引线元件插入的基本知识、焊接技术、成型工具、PCB 设计规则和故障排除技巧。

什么是轴向引线通孔组件？

轴向引线通孔组件是将电子元件安装到印刷电路板 （PCB） 上的一种传统方法。与表面贴装技术不同，通孔组装涉及将元件引线插入 PCB 上的预钻孔，然后将它们焊接在另一侧。轴向引线元件（如电阻器和电容器）的引线从元件体的两端伸出，平行于其轴线。这种设计使其成为需要耐用性和高可靠性的应用的理想选择，例如工业设备或航空航天系统。

通孔技术由于其强大的机械粘合性、易于手动组装以及适用于高功率或高应力环境而仍然具有相关性。在本指南中，我们将介绍使用轴向引线组件的各个方面，以帮助您实现专业级组件。

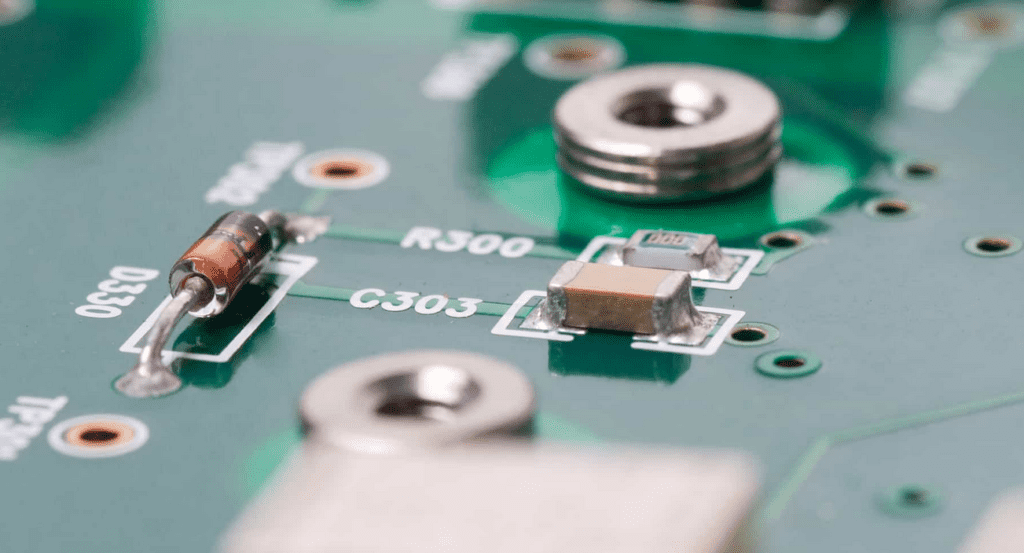

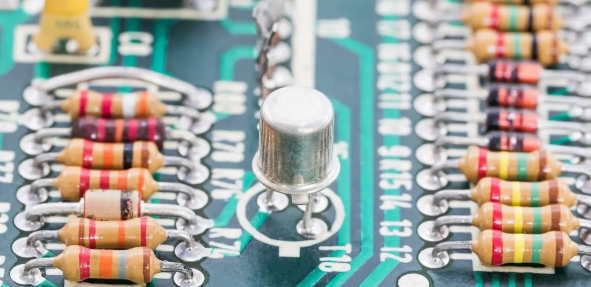

了解轴向引线组件

在深入研究装配技术之前，了解轴向引线组件很重要。这些元件通常包括电阻器、电容器、二极管和电感器。它们的引线位于相对的两端，使其易于插入 PCB 孔中。轴向引线通常是通孔组件的首选，因为与表面贴装替代方案相比，它们可以处理更高的电流和电压，电阻器的典型额定功率范围为 0.25W 至 2W。

这些组件也更容易更换或返工，这就是为什么它们在原型制作和维修工作中很常见的原因。然而，与表面贴装元件相比，它们的尺寸更大，这意味着它们在 PCB 上占用更多空间，这在紧凑型设计中可能是一个限制。

轴向引线元件插入的分步指南

正确的轴向引线元件插入是成功进行通孔组件的基础。请按照以下步骤确保准确性和可靠性：

1. 准备 PCB：确保 PCB 具有适合您元件的正确孔尺寸。轴向引线的标准孔径范围为 0.7mm 至 1.0mm，具体取决于引线厚度。清洁电路板以清除任何可能影响焊接的灰尘或碎屑。

2. 确定零部件方向：检查元件的极性（如果适用，例如使用二极管或电解电容器）以确保正确放置。方向不正确会导致电路故障。

3. 插入组件：轻轻地将轴向引线从 PCB 顶部推入指定的孔。除非设计中另有规定，否则 component body 应与电路板齐平。

4. 弯曲引线：在 PCB 的底面，将引线稍微向外弯曲，以便在焊接前将元件固定到位。避免过度弯曲，因为它会对引线施加压力并导致它们断裂。

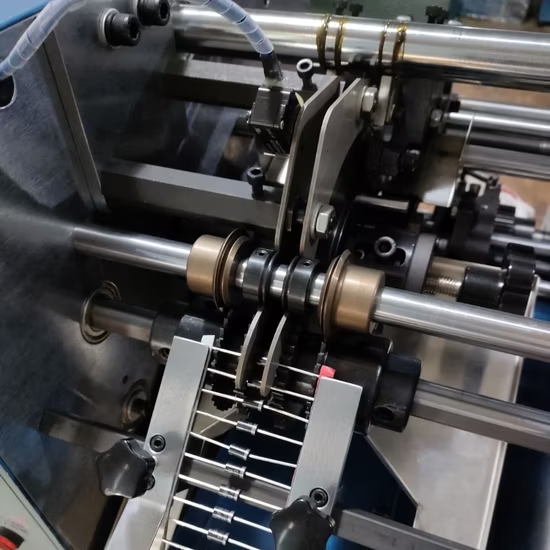

轴向导程成型工具：精密成型

在插入之前形成轴向引线通常是必要的，以确保紧密配合并防止组装过程中的损坏。使用正确的轴向引线成型工具可以节省时间并提高一致性。以下是一些基本工具及其用途：

• 引线成型钳：这些钳子具有专门的钳口，可以以精确的角度（通常为 90 度）弯曲引线，以便与 PCB 干净利落地配合。它们非常适合大批量装配任务。

• 引线弯曲夹具：这些是模板或固定装置，有助于形成具有相同形状和长度的多个引线。它们对于确保生产运行的一致性特别有用。

• 刀具：焊接后，需要修剪多余的引线长度。带有细尖的平口剪是完美的选择，可以在不损坏焊点的情况下留下干净的表面。

使用这些工具，您可以形成引线以匹配 PCB 的孔间距，通孔设计的孔间距通常标准化为 2.54 毫米（0.1 英寸）。正确成型的引线可降低短路风险并改善组件的整体外观。

用于牢固连接的轴向引线焊接技术

焊接是轴向引线通孔组装的关键步骤。焊接不良会导致接头薄弱、间歇性连接或组件故障。以下是一些经过验证的轴向引线焊接技术，可确保牢固、可靠的连接：

• 使用正确的烙铁：具有细头（1mm 或更小）和可调温度（含铅焊料约为 300°C，无铅焊料约为 350°C）的烙铁非常适合通孔元件。

• Apply Flux（应用助焊剂）：助焊剂可清洁引线和 PCB 焊盘，改善焊料流动性。焊接前在接头上涂抹少量助焊剂以防止氧化。

• 快速焊接：将烙铁头同时接触引线和焊盘，然后涂上焊料。该过程每个接头不应超过 2-3 秒，以避免组件过热。一个好的关节会有一个闪亮的凹面外观。

• 检查关节：焊接后，检查是否有冷焊点（外观暗淡或破裂）或可能导致短路的过多焊料。

对于较大的生产运行，可以使用波峰焊。这种自动化过程将 PCB 穿过一波熔融焊料，确保轴向引线元件的接头一致。然而，对于手动组装或原型制作，使用上述技术进行手工焊接通常就足够了。

实现最佳性能的轴向引线 PCB 设计规则

设计轴向引线元件的 PCB 需要仔细规划，以确保功能性和易于组装。请遵循以下轴向引线 PCB 设计规则，以避免常见陷阱：

• 孔径和间距：设计略大于引线直径的孔（例如，0.6mm 引线的 0.8mm 孔），以便轻松插入而不会过度游隙。孔之间保持 2.54 毫米的最小间距，以防止干扰。

• 焊盘尺寸：确保环形环（孔周围的铜焊盘）每侧至少比孔径宽 0.5 毫米，以提供足够的焊接面积。

• 散热：对于功率电阻器等散热元件，请使用散热垫，以防止在焊接过程中热量传播过快，从而导致接头不良。

• 元件放置：将轴向引线元件放置在均匀的方向上（例如，所有电阻器都水平对齐），以简化组装和检查。避免将元件放置在离电路板边缘太近的地方，以防止机械应力。

遵守这些设计规则可以最大限度地减少装配错误并提高最终产品的可靠性。始终根据元件数据表仔细检查您的设计，以确认引线尺寸和额定功率。

图片放置建议：在此处放置一个图像，显示带有轴向引线元件放置和标记孔间距的 PCB 布局。ALT 文本：“轴向引线元件的 PCB 设计布局”

轴向引线组件故障排除：常见问题和修复

即使经过仔细准备，在轴向引线组装过程中也可能出现问题。以下是轴向引线组件故障排除的一些常见问题和提示：

• 元件未安装在孔中：如果导程不合适，请检查孔尺寸是否与导程直径匹配。如果孔太小，请考虑使用稍大的钻头重新钻孔（例如，从 0.7 毫米增加到 0.8 毫米）。确保您没有强行使用组件，因为这可能会损坏 PCB。

• 冷焊点：焊点钝化或开裂通常表明热量不足。用烙铁在正确的温度（约 300°C）下重新加热接头，并加入少量新焊料，以确保表面光滑、有光泽。

• 短路：过多的焊料或未修剪的引线会导致短路。焊接后使用平口剪修剪引线，并使用拆焊灯芯用放大镜检查接头以去除任何焊桥。

• 组件损坏：焊接过程中的过热会损坏二极管等敏感元件。将每个接头的焊接时间限制为 2-3 秒，并在元件体和接头之间的引线上使用散热器（如小鳄鱼夹）以吸收多余的热量。

每个装配步骤后的定期检查可以及早发现问题。使用万用表测试导通性和电阻（例如，确保电阻器读数接近其额定值，例如 1kΩ ±5%）也有助于在电路上电之前识别问题。

轴向引线通孔组件的优势

尽管表面贴装技术兴起，但轴向引线通孔组件仍具有多项优势：

• 耐久性：通孔焊接的机械强度使其成为受振动或应力的元件的理想选择，每个接头的典型剪切强度超过 10N。

• 易于维修：与微小的表面贴装部件相比，轴向引线元件更容易拆焊和更换，使其成为原型制作和维修工作的首选。

• 高功率处理：这些元件可以处理更高的电流和电压，电容器通常高达 50V 或更高，因此适用于电力电子设备。

这些优势确保通孔组装仍然是电子制造中的一项宝贵技能，尤其是对于高可靠性应用。

获得一致结果的最佳实践

为了使用轴向引线通孔组件获得一致的结果，请考虑以下最佳实践：

• 保持干净的工作空间：保持您的工作区域没有碎屑，以防止污染焊点或 PCB 表面。

• 使用优质材料：投资于高质量的焊料（例如，60/40 锡铅或含银量为 3% 的无铅选项）和组件，以确保可靠的连接。

• 定期练习：焊接和引线成型是随着实践而提高的技能。从简单的工具包或废板开始，在处理复杂项目之前建立信心。

• 记录您的流程：记下孔尺寸、焊接温度和元件方向，以备将来参考，尤其是对于重复项目。

提升您的轴向引线装配技能

掌握轴向引线通孔组件对于任何电子爱好者或专业人士来说都是一项宝贵的技能。通过了解轴向引线元件插入的基础知识、使用正确的成型工具、应用有效的焊接技术、遵循 PCB 设计规则以及知道如何解决问题，您可以创建耐用可靠的 PCB 组件。无论您是在处理小型原型还是大规模生产运行，这些技术都将帮助您获得一致、高质量的结果。
