PCB板屏蔽结构设计要点：从原理到实践的全面解析
来源：
时间: 2025/07/08 10:37:00
阅读: 497
在电子设备日益小型化、高性能化的今天，PCB 板上元器件的密度越来越高，信号传输速度也不断提升，电磁干扰（EMI）问题变得愈发突出。PCB 板屏蔽结构设计作为解决电磁干扰的关键手段，能够有效阻隔内部电磁信号对外辐射，同时防止外部电磁环境对内部电路造成干扰，是保障电子设备稳定运行的重要环节。
一、PCB 板屏蔽结构设计的基本原理
电磁屏蔽的核心原理是利用导电或导磁材料制成的屏蔽体，对电磁能量形成衰减，从而限制电磁信号的传播路径。当电磁波遇到屏蔽体时，会发生反射、吸收和损耗等现象，使得穿过屏蔽体的电磁能量大幅减弱。
对于电场屏蔽，主要依靠屏蔽体的导电性能。当电场入射到屏蔽体表面时，由于屏蔽体是良导体，会产生感应电荷，这些感应电荷形成的电场与入射电场相互抵消，从而阻止电场穿过屏蔽体。例如，用金属材质制作的屏蔽罩，其表面的自由电子能够快速响应外部电场，形成反向电场，实现对电场的有效屏蔽。
磁场屏蔽则更多依赖屏蔽体的导磁性能。低频磁场的穿透能力较强，需要采用高磁导率的材料（如坡莫合金、铁氧体等）作为屏蔽体，这些材料能够为磁场提供低磁阻的通路，使大部分磁场被限制在屏蔽体内部，减少对外界的影响。在高频情况下，磁场会伴随电场以电磁波的形式传播，此时可以利用屏蔽体的涡流效应来衰减磁场，涡流产生的磁场与入射磁场相反，从而起到屏蔽作用。
二、PCB 板屏蔽结构设计的重要性
在现代电子设备中，PCB 板屏蔽结构设计的重要性不言而喻。一方面，随着 5G 通信、人工智能、物联网等技术的发展，PCB 板上高频信号电路（如射频模块、高速数据传输接口等）产生的电磁辐射日益增强，若不加以屏蔽，可能会干扰周围其他电子设备的正常工作，甚至违反相关的电磁兼容（EMC）标准。例如，在医疗设备中，若 PCB 板的电磁辐射超标，可能会影响诊断仪器的精度，对患者的治疗造成风险。
另一方面，外部复杂的电磁环境也会对 PCB 板的正常工作产生干扰。工业现场的电机、变频器等设备会产生强烈的电磁噪声，日常生活中的手机、微波炉等也会释放电磁信号，这些外部干扰可能导致 PCB 板上的敏感电路（如传感器信号处理电路、微弱信号放大电路等）出现信号失真、误动作等问题。通过合理的屏蔽结构设计，能够为这些敏感电路构建一个 “干净” 的电磁环境，保障其工作稳定性。
三、PCB 板屏蔽结构设计的核心要点
（一）屏蔽材料的选择
屏蔽材料的选择是屏蔽结构设计的基础，需要根据具体的应用场景和电磁干扰特性来确定。常见的屏蔽材料主要有金属材料和导电复合材料两大类。
金属材料是最常用的屏蔽材料，具有优良的导电和导热性能。铜和铜合金（如黄铜、磷青铜）导电性能好，适合用于电场屏蔽和高频电磁屏蔽，且加工性能优良，能够制作成各种复杂形状的屏蔽结构。铝及铝合金密度小、重量轻，成本相对较低，常用于对重量有要求的设备（如航空航天电子设备），但其导电性能略逊于铜。不锈钢具有良好的机械强度和耐腐蚀性，适用于恶劣环境下的屏蔽，但导电性能较差，通常需要在表面进行电镀处理（如镀镍、镀铬）来提升其屏蔽效果。
导电复合材料则是在塑料等基材中添加导电颗粒（如碳粉、金属粉末）或导电纤维制成，兼具塑料的易加工性和一定的导电屏蔽性能。这类材料适合制作形状复杂的屏蔽部件，且重量较轻，成本适中，在消费电子设备中应用较为广泛。例如，一些智能手机的内部屏蔽罩会采用导电塑料，既能满足屏蔽要求，又能减轻手机重量。
此外，对于特定频率的电磁干扰，还可以选择专用的屏蔽材料。如铁氧体材料对高频电磁信号具有很强的吸收能力，常被制成磁珠、磁片等形式，贴装在 PCB 板上的信号线或电源线上，抑制高频噪声的传播。
（二）屏蔽结构的形式设计
根据 PCB 板上干扰源和敏感电路的分布情况，屏蔽结构可以采用不同的形式，常见的有屏蔽罩、屏蔽隔板和屏蔽涂层等。
屏蔽罩是应用最广泛的屏蔽结构形式，通常采用金属薄板冲压成型，能够将特定的电路模块或元器件完全包裹起来，形成一个封闭的屏蔽空间。设计屏蔽罩时，要保证其具有良好的密封性，尽量减少缝隙和开孔。因为电磁波可以通过缝隙泄漏或侵入，缝隙的长度超过电磁波波长的 1/20 时，屏蔽效果会大幅下降。对于需要散热或布线的位置，开孔的尺寸应尽可能小，且形状最好为圆形，避免出现细长的缝隙。同时，屏蔽罩的底部应与 PCB 板上的接地平面良好连接，通过接地将屏蔽罩上的感应电荷导入大地，增强屏蔽效果。例如，在射频模块中，通常会使用金属屏蔽罩将射频芯片及其周边元器件包裹起来，并确保屏蔽罩与 PCB 的接地铜箔可靠连接，防止射频信号对外辐射。
屏蔽隔板则适用于在同一 PCB 板上分隔不同的电路区域，将干扰源和敏感电路分开。在多层 PCB 板中，可以利用中间的金属层作为屏蔽隔板，也可以在 PCB 板表面设置金属隔板。屏蔽隔板的高度应足够高，以防止电磁波从顶部绕过隔板产生耦合。在设计时，要保证隔板与接地平面的良好连接，形成连续的屏蔽屏障。如在混合信号 PCB 板上，数字电路和模拟电路区域之间可以设置屏蔽隔板，减少数字电路产生的高频噪声对模拟电路的干扰。
屏蔽涂层是一种将导电材料（如导电漆、金属镀层等）涂覆在 PCB 板表面或外壳内侧的屏蔽方式。这种方式适用于形状复杂、难以用金属屏蔽罩覆盖的区域，施工相对简便。但屏蔽涂层的屏蔽效果受涂层厚度、导电性能等因素影响较大，通常适用于对屏蔽要求不太高的场景。例如，一些小型传感器的 PCB 板会采用导电漆涂层，实现基本的电磁屏蔽。

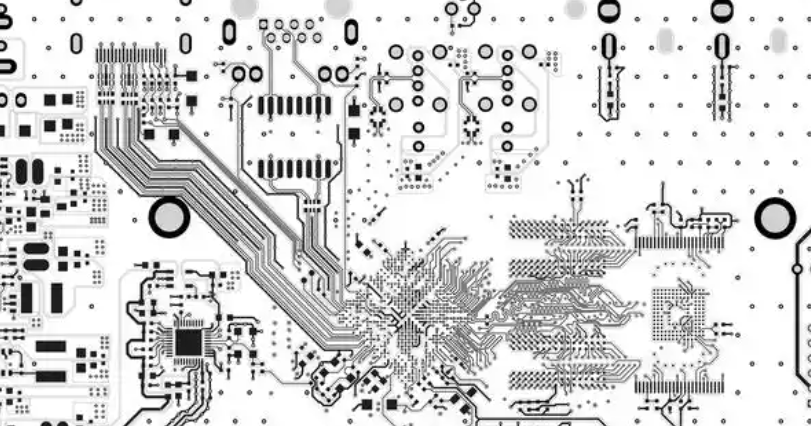

（三）屏蔽结构与电路布局的配合
屏蔽结构设计不能孤立进行，必须与 PCB 板的电路布局紧密配合，才能达到最佳的屏蔽效果。
在电路布局时，应首先将干扰源（如功率放大器、振荡器、高速数字芯片等）和敏感电路（如运算放大器、传感器、射频接收器等）分区布置，使它们之间保持一定的距离。屏蔽结构则应围绕这些区域进行设计，将干扰源限制在特定的屏蔽空间内，同时为敏感电路构建独立的屏蔽环境。例如，在通信设备的 PCB 板上，射频发射模块作为强干扰源，应单独设置屏蔽罩，而射频接收模块作为敏感电路，也应设置独立的屏蔽罩，且两者之间保持足够的距离，避免相互干扰。
布线时，穿过屏蔽体的导线是电磁泄漏的重要途径，需要进行特殊处理。对于信号线，应采用屏蔽线或通过滤波器后再穿过屏蔽体，屏蔽线的屏蔽层要与屏蔽体可靠连接。例如，一根从屏蔽罩内部引出的信号线，其屏蔽层应与屏蔽罩的外壳紧密连接，同时在屏蔽罩的出线孔处安装滤波器，滤除信号线上的高频噪声。对于电源线，也需要在穿过屏蔽体的位置安装电源滤波器，防止外部电磁噪声通过电源线进入屏蔽区域，或内部噪声通过电源线向外传播。
接地设计是屏蔽结构与电路布局配合的关键环节。屏蔽体必须可靠接地，才能将感应到的电磁能量导入大地，发挥屏蔽作用。屏蔽体的接地应尽量短而粗，接地路径上的阻抗要尽可能小。在 PCB 板上，屏蔽体可以与接地平面多点连接，特别是在高频情况下，多点接地能够减少接地阻抗，提高屏蔽效果。例如，金属屏蔽罩的底部可以通过多个接地引脚与 PCB 板上的接地铜箔连接，确保接地可靠。
（四）屏蔽结构的散热设计
在电子设备工作过程中，PCB 板上的元器件会产生热量，而屏蔽结构（尤其是封闭的屏蔽罩）可能会影响热量的散发，导致元器件温度过高，影响其性能和寿命。因此，在屏蔽结构设计中，必须考虑散热问题。
可以在屏蔽罩上设置散热孔或散热片，增强空气对流，提高散热效率。散热孔的位置应合理安排，避免开设在干扰源的正前方，防止电磁波通过散热孔泄漏。例如，在功率器件的屏蔽罩顶部设置散热孔，并配合风扇进行强制散热，能够有效降低器件温度。
对于发热量大的元器件，可以在其与屏蔽罩之间设置导热垫或导热硅脂，将热量传导到屏蔽罩上，通过屏蔽罩向外散热。屏蔽罩本身也可以采用具有良好导热性能的材料（如铝合金），兼顾屏蔽和散热功能。在一些高端设备中，还可以采用液冷散热方式，通过在屏蔽结构内部设置冷却管道，将热量带走。
四、PCB 板屏蔽结构设计的常见问题与解决方法
在实际设计过程中，屏蔽结构可能会出现屏蔽效果不佳、散热不良等问题，需要采取相应的解决方法。
若屏蔽效果不理想，首先应检查屏蔽体的密封性，查看是否存在较大的缝隙或开孔。对于缝隙，可以采用导电衬垫（如导电泡棉、铍铜弹片等）进行填充，确保缝隙处的导电连续性。例如，屏蔽罩与 PCB 板之间的缝隙，使用导电泡棉填充后，能够有效减少电磁波的泄漏。对于开孔，应尽量减小开孔尺寸，必要时在开孔处安装金属网或波导通风窗，既能保证通风散热，又能起到屏蔽作用。
当出现散热问题时，应优化屏蔽结构的散热设计，增加散热孔数量和尺寸，或采用更高效的散热方式。同时，检查元器件的布局是否合理，将发热量大的元器件尽量靠近屏蔽罩的散热区域，缩短散热路径。
另外，屏蔽体的接地不可靠也会导致屏蔽效果下降。应确保屏蔽体与接地平面之间的连接牢固、低阻抗，可以通过增加接地焊点数量、采用大面积接地等方式改善接地性能。
PCB 板屏蔽结构设计是一项涉及电磁学、材料学、结构设计等多学科知识的系统工程，其设计质量直接影响电子设备的电磁兼容性和工作稳定性。在设计过程中，需要根据具体的应用场景，合理选择屏蔽材料，设计合适的屏蔽结构形式，确保屏蔽结构与电路布局紧密配合，并兼顾散热性能。
