用于消费电子产品的混合技术PCB挑战和解决方案

在快节奏的消费电子产品世界中，混合技术 PCB（印刷电路板）是创新的核心。这些板将不同类型的元件（如表面贴装器件 （SMD） 和通孔元件）组合在单个板上，以满足智能手机、可穿戴设备和智能家居设备等现代设备的复杂需求。但是，是什么让混合技术 PCB 如此重要，它们在设计和制造中带来了哪些挑战？更重要的是，如何使用先进的电子 PCB 技术和 PCB 电子的创新解决方案来解决这些挑战？

什么是混合技术 PCB，为什么它们很重要？

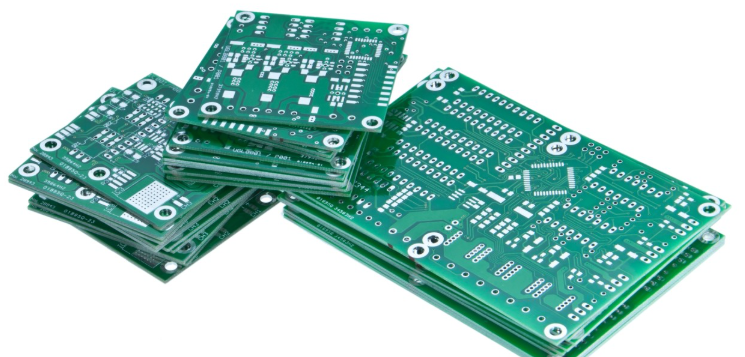

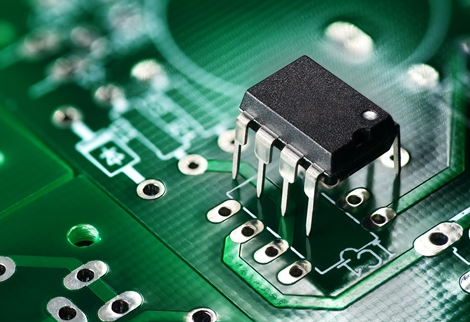

混合技术 PCB 是集成了表面贴装技术 （SMT） 和通孔技术 （THT） 元件的电路板。SMT 元件更小，直接安装在电路板表面，而 THT 元件插入钻孔并在另一侧焊接。这种组合在设计上提供了更大的灵活性，可容纳紧凑型和高性能消费电子产品所需的各种元件。

在智能手机或无线耳塞等设备中，空间有限，性能至关重要。混合技术 PCB 使设计人员能够将更多功能集成到更小的空间内，方法是将 SMT 用于电阻器和电容器等微型元件，同时将 THT 用于连接器或变压器等更大的高功率元件。这种混合方法是现代电子 PCB 技术的基石，推动了消费类产品的创新。

消费电子产品使用混合技术 PCB 的主要挑战

虽然混合技术 PCB 具有显著优势，但它们在设计、组装和测试过程中也面临着独特的挑战。下面，我们分解了消费电子产品面临的主要障碍，并解释了它们的重要性。

1. 设计复杂性和空间限制

消费电子产品的重点在于小型化。设备必须时尚紧凑，这给 PCB 设计人员带来了巨大的压力，他们需要将不同的组件安装到狭小的空间内。混合 SMT 和 THT 组件会使布局复杂化，因为每种类型都有不同的安装和焊接要求。例如，SMT 元件需要精确放置以避免错位，而 THT 元件需要钻孔，这会占用额外的电路板空间。

如果管理不当，这种复杂性可能会导致信号完整性问题。如果走线没有针对阻抗进行优化，智能手表等设备中的高频信号可能会受到干扰，通常需要 50 欧姆左右的值才能进行受控阻抗设计。如果不仔细规划，串扰和噪声会降低性能。

2. 制造和组装困难

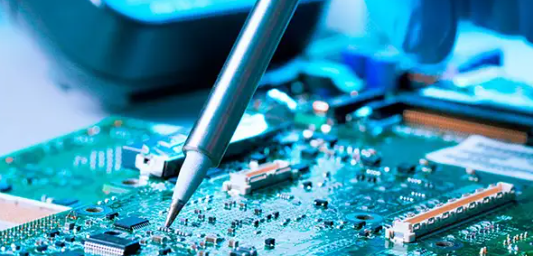

混合技术 PCB 的组装过程比单一技术电路板更复杂。SMT 元件通常使用自动回流焊进行放置和焊接，而 THT 元件通常需要手动插入或波峰焊。协调这些流程会增加生产时间和出错风险，例如冷焊点或热应力导致的组件损坏。

例如，在回流焊过程中，温度可能高达 260°C，如果屏蔽不当，可能会影响附近的 THT 组件。这种双工艺性质使得实现一致的质量成为大批量消费电子产品制造中的重大挑战。

3. 热管理问题

由于大功率组件和紧凑的设计，消费电子产品通常会产生大量热量。混合技术 PCB 可能难以散热，因为 SMT 和 THT 组件具有不同的热容差和散热特性。如果没有适当的热管理，组件可能会过热，从而导致故障或缩短使用寿命。

例如，在典型的游戏控制器中，功率密集型 THT 连接器在运行期间可能达到 85°C 或更高的温度，而附近的 SMT 芯片的额定阈值较低。这种不匹配会在电路板上产生热点，从而影响可靠性。

4. 测试和质量保证

确保混合技术 PCB 的功能并非易事。SMT 和 THT 组件的组合意味着测试必须考虑不同的故障模式。自动光学检测 （AOI） 适用于 SMT 元件，但 THT 焊点通常需要手动检测或 X 射线分析才能检测隐藏的缺陷。这增加了质量保证的成本和时间，尤其是对于可靠性不容商量的消费电子产品。

克服混合技术 PCB 挑战的解决方案

尽管存在这些挑战，但电子 PCB 技术的进步和 PCB 电子的创新解决方案使有效解决这些问题成为可能。以下是确保混合技术 PCB 在消费电子产品中取得成功的可行策略。

1. 用于优化布局的高级设计工具

现代 PCB 设计软件提供了强大的工具来管理混合技术电路板的复杂性。3D 建模和仿真等功能使设计人员能够在制造之前可视化组件放置并识别潜在冲突。例如，阻抗计算器可以通过确保走线宽度和间距满足特定要求来帮助保持信号完整性，例如在可穿戴设备中为高速信号保持 50 欧姆阻抗。

此外，设计规则检查 （DRC） 可以标记 SMT 和 THT 元件之间的间隙不足等问题，从而减少流程早期的错误。通过利用这些工具，设计人员可以创建平衡性能和空间限制的紧凑布局。

2. 简化的制造流程

为了应对组装挑战，制造商可以采用结合回流焊和选择性波峰焊的混合焊接技术。选择性焊接针对特定的 THT 区域，而不会使 SMT 元件暴露在不必要的热量中，从而减少热应力。对于大批量生产，投资具有 SMT 和 THT 双重功能的自动拾取和放置机器可以提高精度和速度，减少体力劳动。

此外，使用熔点较低（约 217°C）的无铅焊料合金可以最大限度地减少组装过程中与热相关的损坏，确保两种类型的组件都能在不影响质量的情况下有效焊接。

3. 有效的热管理策略

通过将散热功能整合到 PCB 设计中，可以缓解热问题。在高功率元件附近添加热通孔（填充导电材料的小孔）可以将热量从关键区域带走。例如，在 THT 电源连接器下放置热通孔可以将其工作温度降低多达 10-15°C，具体取决于电路板的铜厚度（通常为 1-2 盎司）。

使用导热性更高的材料，例如用于消费设备中 LED 照明的铝背 PCB，也可以增强散热。此外，元件的战略性放置（使热敏 SMT 元件远离高功率 THT 元件）进一步防止了热热点。

4. 全面的测试协议

为了确保质量，多层测试方法对于混合技术 PCB 至关重要。将 SMT 元件的 AOI 与 THT 焊点的 X 射线检测相结合，可提供彻底的缺陷检测。在线测试 （ICT） 还可以通过检查短路或开路来验证电气功能，尤其是在密集的消费电子电路板中。

对于高可靠性应用，环境应力测试（将 PCB 暴露在 -40°C 至 85°C 的温度循环中）可以模拟真实条件，并在产品进入市场之前识别潜在故障。这些严格的协议有助于保持消费电子产品所期望的高标准。

消费电子产品混合技术 PCB 的未来趋势

随着消费电子产品的不断发展，电子 PCB 技术也在不断发展。新兴趋势正在塑造混合技术 PCB 的未来，为 PCB 电子挑战提供新的解决方案。以下是一些值得关注的进展：

• 柔性和软硬结合 PCB：将灵活性与混合技术相结合，可在可穿戴设备和可折叠设备中实现更紧凑的设计。这些电路板可以弯曲而不会断裂，可容纳非常规形状的 SMT 和 THT 元件。

• 先进材料：正在开发具有更好热性能和电气性能的新基板，以满足 5G 设备和物联网设备的需求，减少信号损失和热量积聚。

• AI 驱动设计：人工智能正在集成到 PCB 设计工具中，以自动优化布局并预测潜在问题，从而简化混合技术板的开发。

这些创新有望使混合技术 PCB 更加高效和可靠，确保它们仍然是尖端消费电子产品的关键组件。

为什么选择混合技术 PCB 的专业支持？

驾驭混合技术 PCB 的复杂性需要专业知识和精确性，尤其是对于性能和可靠性至关重要的消费电子产品。与值得信赖的 PCB 供应商合作可以让一切变得不同。

无论您是在开发下一代大型智能手机还是智能家居设备，我们的团队都能处理复杂的混合组件设计，提供端到端支持，将您的愿景变为现实。

掌握用于消费电子产品的混合技术 PCB

混合技术 PCB 在消费电子产品领域不可或缺，可以创建紧凑、强大和多功能的设备。然而，它们的设计和生产带来了布局复杂性、装配困难、热管理和严格的测试需求等挑战。通过采用先进的电子 PCB 技术和实施 PCB 电子的实用解决方案，可以克服这些障碍，确保高质量的结果。
