批量组装PCB中常见缺陷故障排除

印刷电路板 （PCB） 的批量组装是电子制造中的一个关键过程，但它通常会带来挑战，例如可能影响性能和可靠性的缺陷。如果您正在处理 PCB 组装缺陷，例如焊点问题或组件未对准，那么您并不孤单。

为什么批量 PCB 组装中会出现缺陷

批量组装涉及一次生产多个 PCB，这提高了效率，但也降低了出错的风险。缺陷可能来自各个阶段，包括设计、焊接、组件放置和生产过程中的环境因素。了解根本原因是有效故障排除的第一步。焊点不良或组件未对准等常见问题通常源于流程不一致、设备校准不足或材料质量不足。通过专注于装配中的质量控制，制造商可以最大限度地降低这些风险并确保可靠的输出。

常见的 PCB 组装缺陷及其原因

让我们探讨一下批量生产中最常见的 PCB 组装缺陷。及早发现这些问题可以节省时间和资源，同时确保最终产品符合性能标准。

1. 焊点问题

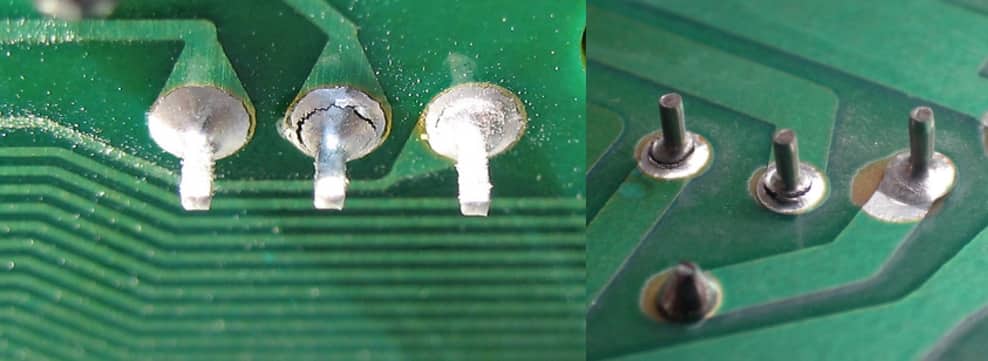

焊点问题是 PCB 组装中最常见的缺陷之一，通常会导致电气故障或连接薄弱。这些问题可能表现为冷焊点、焊桥或焊料不足。例如，当焊料没有完全熔化并与元件引线和焊盘粘合时，就会出现冷焊点，从而导致外观暗淡、颗粒状和导电性差。另一方面，焊桥是相邻焊盘或走线之间的意外连接，通常是由过度焊接或不良的模板设计引起的。

原因：

• 焊接温度不足（例如，无铅焊料低于 260°C），导致熔化不完全。

• 助焊剂应用不当，导致焊盘或引线氧化。

• 焊膏应用过程中模板对齐不良，导致分布不均匀。

2. 组件错位

当电阻器、电容器或 IC 等部件在组装过程中未正确放置在 PCB 上时，就会发生元件错位。这可能导致连接不良、短路或电路板完全失效。在高密度设计中，错位问题尤其严重，因为元件紧密封装在一起，几乎没有出错的余地。

原因：

• 拾取和放置机器校准不准确，放置误差小至 0.1 毫米会导致问题。

• 设计阶段的元件封装不正确，导致装配过程中出现不匹配。

• 回流焊过程中的振动或移动，使组件移位。

3. 墓碑

当一个小型表面贴装元件（如电阻器或电容器）在回流焊接过程中一端直立时，就会发生立碑，类似于墓碑。此缺陷会妨碍正确的电气连接，并且通常需要返工。

原因：

• 回流焊时加热不均匀，全线温差超过 10°C。

• 不对称的焊盘设计或焊膏应用，导致一侧比另一侧润湿得更快。

• 组件尺寸或重量不平衡，尤其是 0402 或 0201 封装等较小部件。

4. 焊膏不足或过多

组装过程中涂抹的焊膏量直接影响焊点的质量。浆料过少会导致连接不牢固或开路，而过多会导致桥接或短路。

原因：

• 钢网孔堵塞或磨损，在某些区域将浆料体积减少多达 30%。

• 模板厚度不正确，对于细间距组件，通常需要在 0.1 mm 到 0.15 mm 之间。

• 焊膏储存不良，导致粘度和应用一致性发生变化。

5. 开路和短路

当连接断开时，通常会发生开路，通常是由于缺少焊料或走线损坏。当走线或组件之间形成意外连接时，就会发生短路，这通常是由焊桥或碎屑引起的。

原因：

• 处理过程中损坏的痕迹，宽度小至 0.2 毫米就容易受到划痕。

• 电路板表面的污染，如灰尘或助焊剂残留物，会导致短路。

• 走线间距不足，在高密度设计中通常小于 0.15 mm。

PCB 错误故障排除：分步解决方案

一旦确定了批量组装 PCB 中的缺陷，下一步就是排除 PCB 错误。以下是针对上述常见问题量身定制的可行解决方案，可确保最短的停机时间和最佳结果。

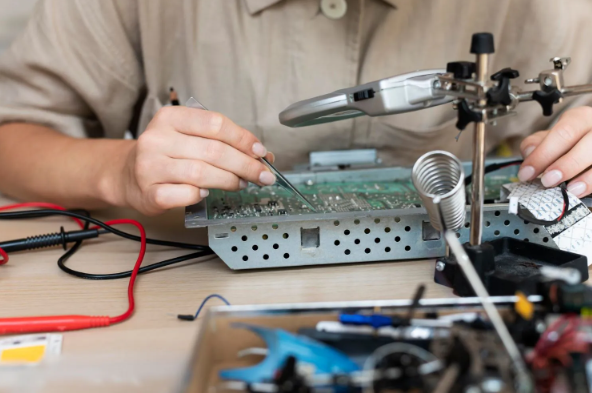

修复焊点问题

对于冷焊点，使用设置为适当温度的烙铁重新加热焊点（无铅焊料约为 300°C），并在需要时使用新焊料。确保吸头清洁以避免污染。对于焊桥，使用拆焊编织层或抽吸工具去除多余的焊料，并检查模板设计以防止再次出现。定期校准回流焊炉以保持一致的温度曲线（例如，在 245°C 下达到峰值 30-60 秒）可以防止未来批次中出现这些问题。

纠正零部件未对准

如果组件未对中，则可能需要对小批量进行手动返工。使用镊子重新定位零件并重新回流焊料。对于较大的批量，检查拾取和放置机器设置并重新校准，以达到 0.05 毫米以内的放置精度。此外，验证设计文件以确保元件封装与物理零件匹配，从而减少装配过程中的错误。

防止逻辑删除

为了解决墓碑问题，调整回流焊曲线以确保均匀加热，目标是每秒 1-3°C 的温度上升速率。重新设计焊盘使其对称并均匀涂抹焊膏。对于小组件，考虑在回流焊期间使用氮气气氛，以减少氧化并改善润湿性。

管理焊膏应用程序

定期检查模板是否磨损，如果孔堵塞或变形，请更换它们。使用适合元件间距的模板厚度（例如，0.5 mm 间距为 0.12 mm）。将焊膏储存在推荐温度（通常为 2-10°C）下，并在使用前适当混合以保持一致性。

解决开路和短路问题

对于开路，在放大倍率（10 倍或更高）下目视检查电路板，以识别破损或缺失的焊料，并使用细尖烙铁进行修复。对于短路，使用刷子或压缩空气清除多余的焊料或碎屑，并考虑在组装后添加保形涂层以防止污染。专注于走线间距（最小 0.2 mm 以确保安全）的设计审查有助于在未来的设计中避免这些问题。

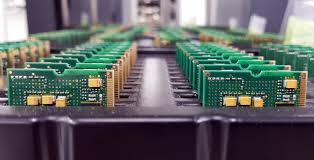

装配中的质量控制：防止缺陷的最佳实践

预防总是胜于返工。在组装过程中实施稳健的质量控制可以显着减少批量组装 PCB 中缺陷的发生。以下是一些需要遵循的最佳实践：

1. 自动光学检测 （AOI）

使用 AOI 系统在流程早期检测错位、元件缺失或焊接问题等缺陷。这些系统可以高速扫描电路板，以超过 95% 的准确率识别错误，最大限度地减少人为错误。

2. X 射线检测隐藏缺陷

对于具有隐藏焊点的复杂组件（例如，在 BGA 封装下），X 射线检测是必不可少的。它可以揭示肉眼看不见的焊点中的空隙或裂纹，确保在高风险应用中的可靠性。

3. 可制造性设计 （DFM） 检查

在生产前进行 DFM 检查，以确保设计与制造能力保持一致。验证焊盘尺寸、走线宽度（标准工艺最小 0.15 mm）和元件间距，以避免装配挑战。

4. 定期设备维护

校准和维护装配设备，例如回流焊炉和拾取和放置机器，以防止出现偏差。例如，回流炉温度变化超过 5°C 会导致焊接结果不一致。

5. 员工培训和流程标准化

对装配人员进行正确处理、焊接技术和缺陷识别方面的培训。标准化焊膏应用或元件放置等流程，以确保批次之间的一致性。

高良率 PCB 组装的高级技巧

对于旨在在批量生产中获得近乎完美产量的制造商，请考虑先进的技术。使用统计过程控制 （SPC） 来监控装配指标，例如每 1000 个单元的缺陷率，并确定持续改进的趋势。此外，投资于高质量的材料，例如具有一致粒径的焊膏（用于细间距应用的 3 型或 4 型），以减少可变性。与可靠的装配服务合作还可以简化这些流程，确保每一步的专业知识和精度。

对 PCB 组装缺陷（如焊点问题和组件错位）进行故障排除对于保持批量组装 PCB 的质量和可靠性至关重要。通过了解根本原因、应用有针对性的解决方案并优先考虑装配中的质量控制，制造商可以最大限度地减少错误并获得一致的结果。
