HDI组装：在紧凑设计中实现高信号完整性

在现代电子产品领域，高密度互连 （HDI） 组件已成为创建紧凑、高性能设备的基石。但是，如何在如此狭小的空间内确保高信号完整性呢？关键在于细致的设计实践，重点关注阻抗控制、减少串扰、战略性信号层布局和高频应用的定制方法。

什么是 HDI 组装以及为什么信号完整性很重要？

HDI 组装是指构建与传统电路板相比，每单位面积布线密度更高的印刷电路板 （PCB） 的过程。这些设计通常使用微孔、盲孔和埋孔，将更多功能集成到更小的空间内，使其成为智能手机、可穿戴设备和其他紧凑型设备的理想选择。然而，尺寸减小和复杂性增加带来了挑战，尤其是在保持信号完整性方面。

信号完整性是指电信号通过电路时的质量。信号完整性差会导致数据丢失、延迟或由于噪声、串扰或阻抗不匹配等问题而导致的系统故障。在 HDI 设计中，走线靠得更近，各层堆叠紧密，实现高信号完整性对于确保器件按预期运行至关重要。

在这篇文章中，我们将探讨优化 HDI 组装信号完整性的行之有效的策略，重点介绍 HDI 中的阻抗控制、HDI 中的串扰减少、信号层布局和高频 HDI 设计。让我们从基本元素开始。

了解 HDI 组装中的信号完整性挑战

HDI 板专为紧凑性而设计，这意味着更短的走线长度和更紧密的间距。虽然这节省了空间，但也带来了几个信号完整性挑战：

• 阻抗失配：走线宽度、介电材料或层厚度的变化会破坏信号传输，从而导致反射和信号丢失。

• 串音：走线非常接近会增加相邻信号之间发生电磁干扰的风险，从而导致数据损坏。

• 高频问题：在较高频率下（例如，高于 1 GHz），由于介电特性和集肤效应引起的信号损失变得更加明显。

• 配电噪声：紧凑的设计通常难以提供稳定的功率传输，从而导致影响信号质量的噪声。

应对这些挑战需要结合设计技术和材料选择。让我们分解一下保持 HDI 组装信号完整性的关键策略。

HDI 中的阻抗控制：信号完整性的支柱

HDI 中的阻抗控制是确保信号无损传输的最关键因素之一。阻抗（以欧姆为单位）必须沿走线保持一致，以防止反射。对于高速信号，单端走线的公共目标阻抗为 50 欧姆，差分对的公共目标阻抗为 100 欧姆。

要在 HDI 设计中实现阻抗控制，请考虑以下事项：

• 走线宽度和间距：使用精确计算，根据材料的介电常数 （Dk） 和所需的阻抗来确定走线宽度。例如，Dk 为 4.2 的标准 FR-4 材料上的 50 欧姆走线可能需要特定层厚下大约 6 mils 的宽度。

• 介电材料选择：为高频 HDI 设计选择具有一致 Dk 值和低损耗角正切的材料。Dk 值在 3.0 到 3.5 之间的高级层压板通常优于标准 FR-4，在 5 GHz 以上的频率下性能更好。

• 层叠设计：规划叠层以保持对称性并控制阻抗。将接地层放置在信号层附近，以提供稳定的参考并最大限度地减少变化。

仿真工具可以帮助在制造前预测阻抗，使设计人员能够调整走线几何形状和材料选择。通过在 HDI 中优先考虑阻抗控制，您可以显著减少信号反射并提高整体性能。

HDI 中的串扰减少：最大限度地减少信号干扰

HDI 中的串扰减少是必不可少的，因为在紧凑的布局中，走线非常接近。当来自一条迹线的电磁场干扰相邻迹线时，就会发生串扰，从而导致噪声和潜在的数据错误。这个问题在更高的频率和更严格的走线间距下变得更加严重。

以下是在 HDI 设计中减少串扰的可行技巧：

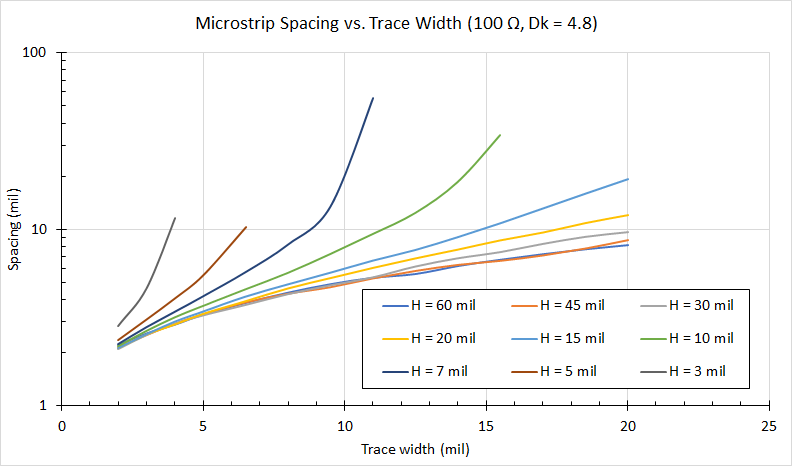

• 增加跟踪间距：在相邻高速信号之间保持至少 3 倍走线宽度的最小间距，以减少耦合。例如，如果走线宽度为 5 mils，则目标间距为 15 mils 或更大。

• 使用地平面：在信号层之间放置连续的接地层以充当屏蔽层，吸收杂散电磁场。这在多层 HDI 堆叠中特别有效。

• Route Signals Orthogonly（正交路由信号）：在相邻层上，将高速信号彼此垂直布线，以最大限度地减少重叠和耦合。

• 差分对布线：对于高速差分信号，保持对紧密耦合并保持相等长度，以减少对串扰的敏感性。

通过实施这些策略，您可以有效地管理 HDI 中的串扰减少，即使在密集封装的设计中也能确保更清晰的信号传输。

信号层布局：优化性能

信号层布局在维护 HDI 组件中的信号完整性方面起着关键作用。精心规划的层堆叠不仅可以控制阻抗，还可以最大限度地减少噪声和串扰。在空间有限的紧凑型设计中，战略布局变得更加重要。

请考虑以下准则以实现有效的信号层放置：

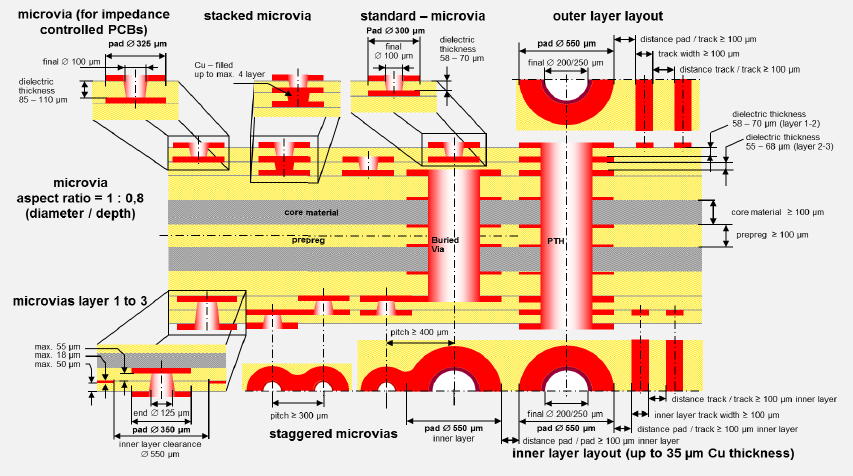

• 备用信号层和接地层：在信号层之间放置接地层或电源层，以提供屏蔽和一致的阻抗参考。典型的 8 层 HDI 堆栈可能如下所示：信号、接地、信号、电源、接地、信号、接地、信号。

• 优先考虑高速信号：将高速或高频信号放置在外层或靠近接地层，以减少干扰和信号损失。避免将关键信号深埋在堆栈中。

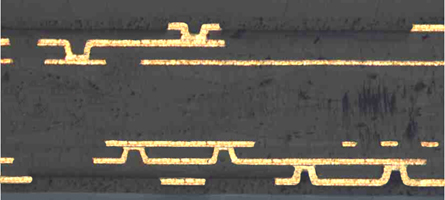

• 最小化过孔转换：过多的过孔转换会导致阻抗不连续。有策略地使用微孔以保持转换简短而直接，特别是对于高速信号。

周到的信号层放置方法可以显着提高 HDI 板的性能，尤其是在处理高频信号时。

高频 HDI 设计：满足现代电子产品的需求

随着设备以更快的速度和更高的频率运行，高频 HDI 设计变得越来越重要，在 5G、物联网和汽车系统等应用中通常超过 5 GHz。在这些频率下，介电材料和集肤效应引起的信号损失成为一个主要问题。

要优化高频 HDI 设计，请关注以下方面：

• 低损耗材料：使用低损耗角正切 （Df） 低于 0.005 的高级介电材料，以最大限度地减少信号衰减。这些材料对于在 10 GHz 以上的频率下保持信号强度至关重要。

• 更短的走线长度：保持走线长度尽可能短，以减少信号延迟和损耗。HDI 的微孔技术通过实现直接、紧凑的布线路径来提供帮助。

• 光滑的铜表面：在高频下，集肤效应会导致电流在导体表面附近流动。使用光滑的铜饰面来减少电阻和信号衰减。

• 受控介电厚度：在各层之间保持均匀的介电厚度，以确保一致的信号传播速度，通常目标是整体变化小于 5%。

高频 HDI 设计需要仔细规划，并且通常需要使用仿真工具来预测性能。通过解决这些因素，您可以确保您的设计满足尖端应用的需求。

HDI 组装信号完整性的其他提示

除了核心策略之外，以下是一些增强 HDI 组装中信号完整性的技巧：

• 电源完整性：在靠近电源引脚的地方使用去耦电容器来稳定电压并降低噪声。例如，放置在高速 IC 100 mil 范围内的 0.1 μF 电容器可以有效地过滤噪声。

• 模拟和测试：在制造之前利用仿真软件对信号行为进行建模。使用时域反射计 （TDR） 等工具进行组装后测试可以验证阻抗并检测问题。

• 热管理：热量会影响介电特性和信号性能。在您的 HDI 设计中加入热通孔和散热器，以保持稳定的工作条件。

这些额外的考虑因素可以在紧凑的 HDI 组件中实现可靠的性能产生重大影响。

构建具有高信号完整性的可靠 HDI 设计

在 HDI 组装中实现高信号完整性并非易事，但只要采用正确的策略，这是完全可能的。通过专注于 HDI 中的阻抗控制、HDI 中的串扰减少、战略性信号层布局和定制的高频 HDI 设计，工程师可以创建满足现代电子产品需求的紧凑、高性能电路板。

从坚实的基础开始 - 选择合适的材料，仔细规划层堆叠，并使用仿真工具在问题出现之前预测和解决问题。无论您是为消费类设备还是工业应用进行设计，这些原则都将有助于确保您的 HDI 组件每次都能提供可靠的信号完整性。
