用于优化焊膏沉积的高级模板孔径设计

在 PCB 组装和 SMT 组装领域，实现精确的焊膏沉积对于获得高质量结果至关重要。先进的钢网孔径设计在优化这一工艺方面发挥着关键作用，确保一致的焊膏应用并最大限度地减少缺陷。如果您希望改善模板印刷效果，了解孔径设计如何影响焊膏转移可以发挥重要作用。

在这份综合指南中，我们将深入探讨模板孔径设计的重要性，探索各种优化技术，并为参与 PCB 组装的工程师和制造商提供可作的见解。无论您是处理细间距元件还是高密度电路板，这些策略都将有助于提升您的 SMT 组装工艺。

什么是钢网孔径设计，为什么它很重要？

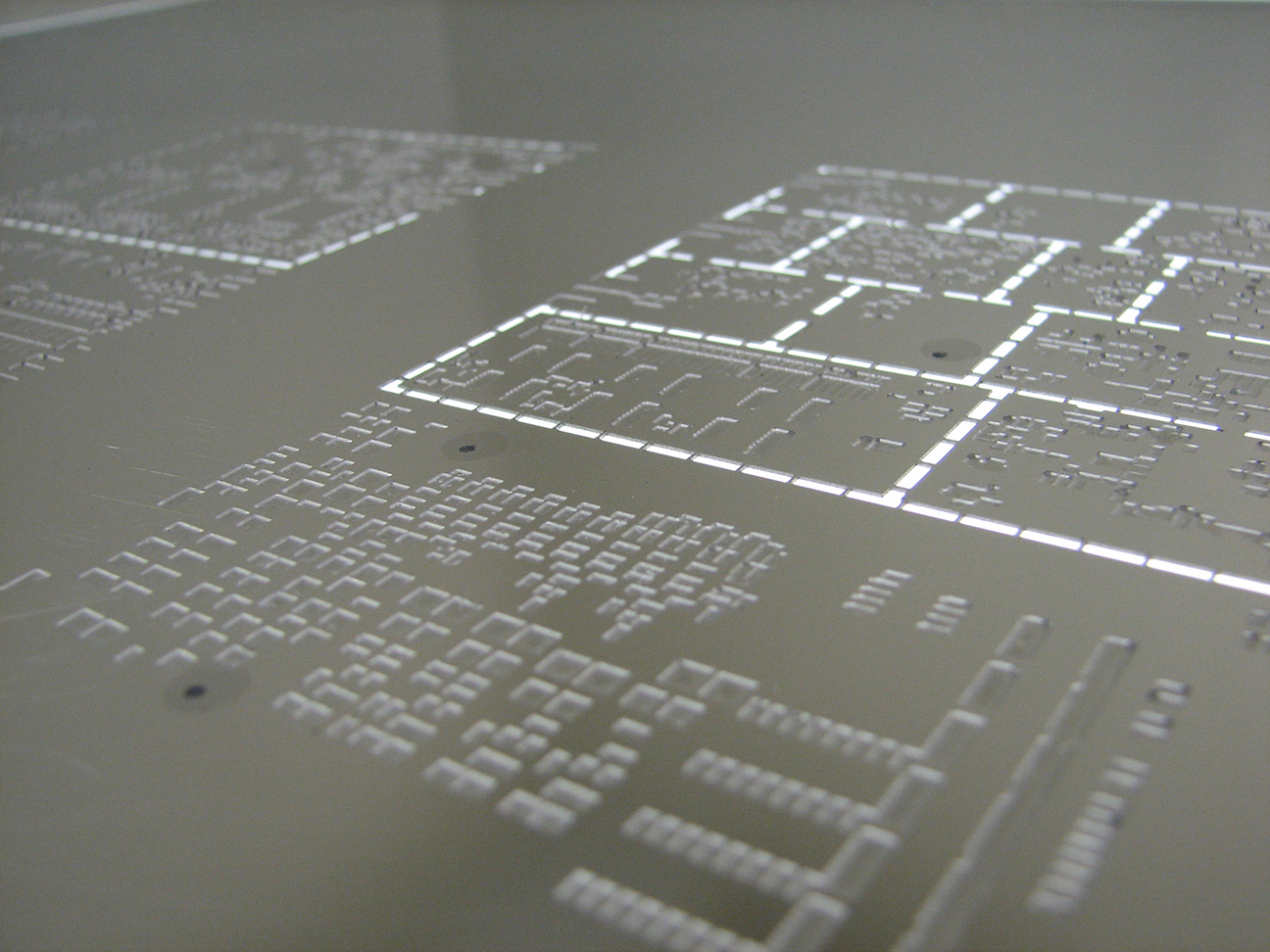

模板孔径设计是指 PCB 组装过程中使用的锡膏模板中开口的形状、大小和配置。这些孔径决定了在 PCB 焊盘上沉积了多少焊膏，直接影响 SMT 组装中焊点的质量。精心设计的孔径可确保涂抹适量的焊膏，防止焊料不足、桥接或立碑等问题。

在现代电子制造中，组件不断缩小，电路板设计变得越来越复杂，模板印刷已成为一个关键步骤。不良的孔径设计会导致焊膏沉积不一致，从而导致代价高昂的返工或产品故障。通过专注于先进的孔径设计，制造商可以更好地控制焊膏体积，提高一次通过率并减少缺陷。

PCB 组装中焊膏沉积的基础知识

在深入研究高级设计之前，让我们先了解一下焊膏沉积的基础知识。在模板印刷过程中，刮刀将焊膏通过模板的孔推到 PCB 的焊盘上。目标是沉积与焊盘尺寸和形状相匹配的均匀浆料层，确保正确的元件放置和焊接。

影响锡膏沉积的关键因素包括：

• 模板厚度：较厚的模板沉积更多的浆料，而较薄的模板更适合细间距组件。

• 孔径尺寸：孔径的尺寸相对于焊盘尺寸，通常表示为影响浆料释放的面积比。

• 孔径形状：不同的形状可以改善特定焊盘几何形状的焊膏转移。

• 材料和制造：高精度激光切割钢网可确保更干净的边缘和更好的色浆脱模效果。

通过先进的孔径设计优化这些因素可以显着增强模板印刷工艺，特别是对于高密度互连 （HDI） 板等具有挑战性的应用。

焊膏沉积的主要挑战

即使使用最好的设备，模板印刷也可能面临影响焊膏沉积的几个挑战：

• 细间距元件：随着元件变得越来越小（例如 0201 或 01005 封装），孔径必须很小，从而使焊膏更难脱模。

• 高密度设计：如果沉积了过多的焊膏，紧密间隔的焊盘会增加焊料桥接的风险。

• Paste Release 问题：不良的孔径设计会导致浆料粘在模板壁上，从而导致沉积不足。

• 模板磨损：随着时间的推移，模板边缘会退化，从而影响色浆应用的一致性。

先进的钢网孔径设计通过根据特定元件和电路板要求定制孔径几何形状和尺寸来应对这些挑战。

高级钢网孔径设计技术

让我们探索一些尖端的模板孔径设计方法，这些方法可以优化 SMT 组装中的焊膏沉积。

1. 面积比优化

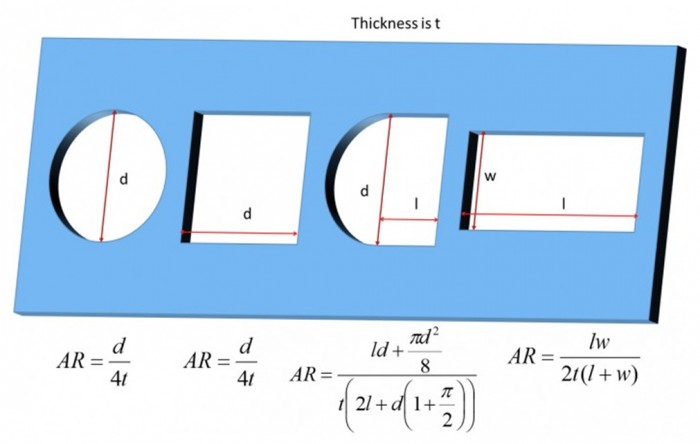

面积比是模板设计中的一个关键参数，定义为孔径的开口面积与其壁面积的比率。较高的面积比（通常高于 0.66）可确保更好的浆料释放。对于细间距组件，减小模板厚度或调整孔径宽度可以提高此比率。

例如，一个 0.1 mm 厚、0.2 mm 宽孔径的模板的面积比为 0.5，这可能会导致色浆释放效果不佳。将孔径宽度增加到 0.3 mm 时，面积比提高到 0.75，从而显著改善沉积。

2. 孔径形状修改

传统的矩形或方形孔径可能并不总是适合复杂的焊盘形状。高级设计使用梯形或圆角孔等修改形状来增强浆料脱模和均匀性。

• 梯形孔径：它们具有更宽的顶部开口，减少了浆料对模板壁的粘附。

• 圆角：光滑的边缘可防止浆料在尖角堆积，从而提高沉积一致性。

这些修改对于 BGA（球栅阵列）和 QFN（四方扁平无引线）元件特别有用，因为在这些元件中，精确的焊膏体积至关重要。

3. 用于混合组件的阶梯模板

在具有混合元件尺寸的电路板中，单一的模板厚度可能不够。阶梯钢网在不同区域具有不同的厚度，允许为较大的组件提供更多的浆料，而为细间距的组件提供更少的浆料。例如，标准组件的阶梯钢网的厚度可能为 0.15 mm，微型组件的厚度为 0.1 mm，从而优化了整个板的焊膏量。

这种设计降低了过度沉积或沉积不足的风险，确保为各种组件提供可靠的焊点。

4. 纳米涂层以改善释放

虽然不是严格意义上的孔径设计，但将纳米涂层应用于模板表面可以通过减少色浆粘附来补充高级设计。这些涂层创造了更光滑的表面，使浆料更容易从小孔中释放出来。这对于超细间距元件尤其有益，因为即使是轻微的浆料粘附也会导致缺陷。

优化钢网孔径设计的优势

投资于先进的钢网孔径设计为 PCB 组装和 SMT 组装工艺提供了几个优势：

• 更高的收益率：一致的焊膏沉积减少了缺陷，提高了一次通过率。

• 降低返工成本：更少的焊接问题意味着更少的返工时间和金钱。

• 小型化组件的更好性能：优化的设计支持更小、更密集的电子设备的趋势。

• 增强的产品可靠性：适当的焊点可确保电子设备的长期耐用性和功能。

实现高级孔径设计的最佳实践

为了充分利用先进的模板孔径设计，请在 PCB 组装的设计和制造阶段考虑以下实用技巧：

1. 与设计工程师合作

与 PCB 设计人员密切合作，使模板孔径设计与焊盘布局和元件规格保持一致。早期协作可确保孔径符合电路板的要求，避免以后进行昂贵的修改。

2. 使用模拟工具

利用软件工具根据不同的孔径设计模拟焊膏沉积。这些工具可以预测色浆脱模行为，并帮助在制造模板之前确定最佳设计。

3. 使用样本运行进行测试

在全面生产之前，使用不同的孔径设计进行小规模试运行。测量焊膏体积并检查焊点，以确定哪种设计最适合您的特定应用。

4. 选择高精度制造

选择具有严格公差的激光切割模板，以确保精确的孔径尺寸。高精度制造最大限度地减少了可能影响浆料沉积的变化。

5. 定期维护和检查

定期检查模板是否有磨损，尤其是小孔周围。每次使用后清洁模板，以防止糊状物堆积，随着时间的推移，糊状物会使沉积变形。

高级孔径设计的实际应用

先进的钢网孔径设计正在各个行业产生重大影响。例如，在可靠性至关重要的汽车行业，优化的模板印刷可确保关键控制单元的焊点坚固耐用。在消费电子产品中，这些设计能够使用超细间距元件组装紧凑型设备，满足对更小、更强大的小工具的需求。

在一个案例中，一家物联网设备制造商在其高密度电路板上实施梯形孔径和阶梯模板后，将缺陷率降低了 15%。这种改进不仅节省了成本，还提高了现场产品可靠性。

钢网孔径设计的未来趋势

随着电子产品的不断发展，钢网孔径设计将不断进步以应对新的挑战。一些新兴趋势包括：

• 3D 打印模板：增材制造可以实现高度定制的孔径形状和多级模板。

• AI 驱动设计：机器学习算法可以分析过去的装配数据以推荐最佳孔径配置。

• 超薄钢网：随着组件的进一步收缩，厚度低于 0.08 mm 的模板可能成为细间距应用的标准。

对于旨在保持 SMT 组装竞争优势的制造商来说，保持领先地位至关重要。

先进的模板孔径设计改变了游戏规则，可优化 PCB 组装和 SMT 组装中的焊膏沉积。通过专注于面积比优化、形状修改、阶梯模板和其他创新技术，制造商可以克服现代电子组装的挑战。结果是更高的产量、更低的成本和更好的产品可靠性 — 这是在当今竞争激烈的市场中取得成功的关键因素。
