陶瓷PCB：高温环境下的优势和用例

在快速发展的电子产品世界中，印刷电路板 （PCB） 是无数设备的支柱，从消费类小工具到任务关键型系统。在各种类型的 PCB 中，陶瓷 PCB 因其在苛刻条件下（尤其是高温环境）的卓越性能而脱颖而出。这些先进的电路板具有独特的性能，使其成为可靠性、PCB 热管理和耐用性不可或缺的行业中不可或缺的。

无论您是在设计航空航天航空电子设备、汽车控制模块还是大功率工业系统，了解陶瓷 PCB 的优势都可以帮助您为下一个项目做出明智的决策。让我们深入了解这些板卡的特别之处，以及它们如何在最恶劣的环境中表现出色。

什么是陶瓷 PCB？

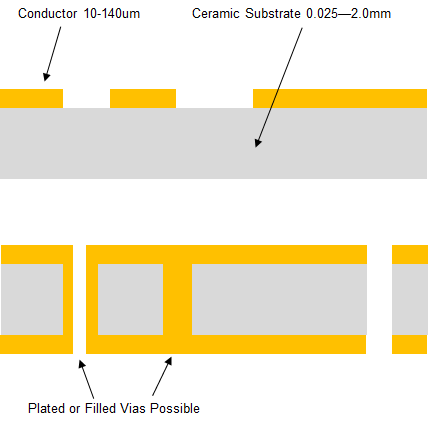

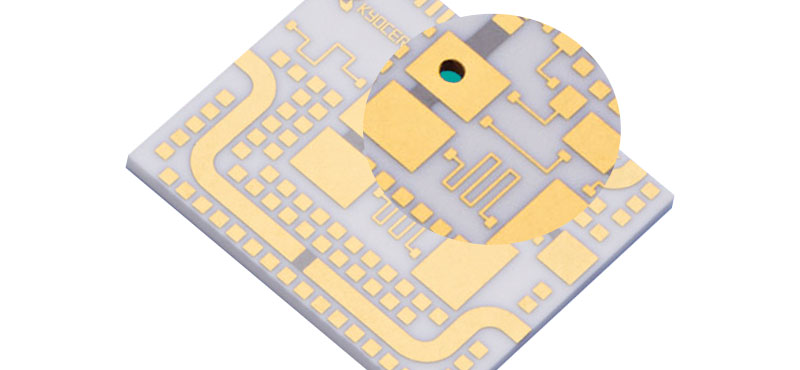

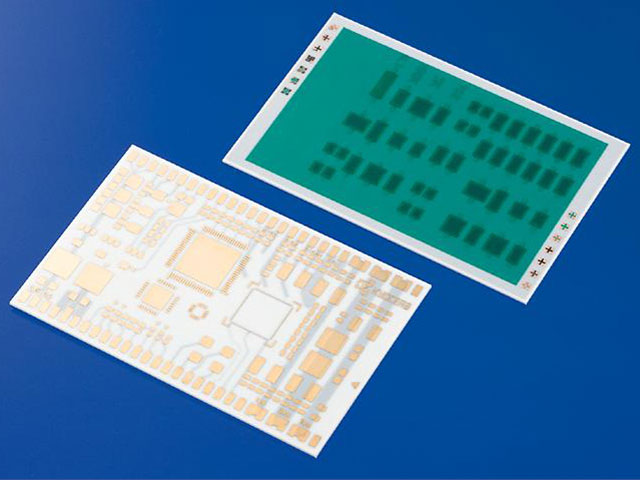

陶瓷 PCB 是使用陶瓷材料的电路板，例如氧化铝 （Al？O？）、氮化铝 （AlN） 或碳化硅 （SiC） 作为基板，而不是 FR-4（玻璃增强环氧树脂）等传统材料。与依赖有机层压板的传统 PCB 不同，陶瓷 PCB 利用陶瓷的固有特性来提供卓越的导热性、电绝缘性和机械强度。

这些电路板采用特殊工艺制造，例如高温共烧陶瓷 （HTCC）、低温共烧陶瓷 （LTCC） 或直接铜键合 （DCB） 技术。结果是一个强大的平台，能够在标准 PCB 无法运行的环境中支持复杂的电路设计。

陶瓷 PCB 的主要优势

陶瓷 PCB 具有一系列优势，使其成为高温和高可靠性应用的首选。下面，我们分解了它们最显着的优势。

1. 出色的导热性

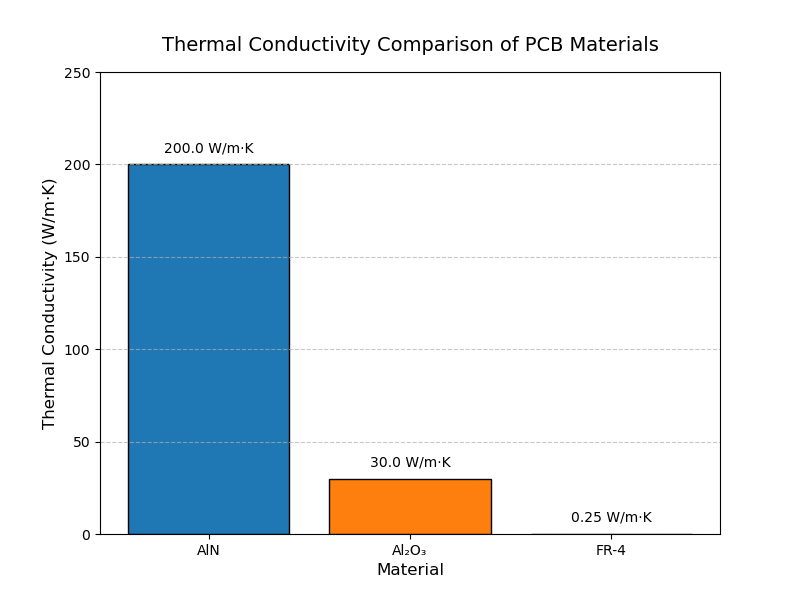

陶瓷 PCB 的突出特点之一是其高导热性，这使它们能够有效地消散元件或大电流走线产生的热量。例如，氮化铝 （AlN） 陶瓷 PCB 的导热系数范围为 150 至 230 W/m·K，而 FR-4 的导热系数仅为 0.25 W/m·K。这意味着陶瓷 PCB 可以处理会导致 FR-4 板分层或失效的热负荷。

实际上，具有 1 mm x 0.3 mm 铜轨、电流为 100 A 的陶瓷 PCB 的温升仅为约 17°C，而更宽的 2 mm x 0.3 mm 轨道则将其降低到仅 5°C。 这种高效的散热可以防止热点，并确保在高功率应用中保持一致的性能。

2. 耐高温

陶瓷 PCB 可以在远超传统 PCB 能力的温度下可靠运行。根据陶瓷材料的不同，这些板可以承受 350°C 至 800°C 以上的温度而不会降解。例如，氧化铝基 PCB 可在高达 800°C 的温度下保持结构完整性，而碳化硅 PCB 可以承受更高的温度，使其成为航空航天推进系统或工业炉等极端环境的理想选择。

相比之下，FR-4 板的玻璃化转变温度 （Tg） 通常约为 130-170°C，超过该温度，它们会失去刚度并面临失效风险。陶瓷 PCB 在热应力下保持稳定的能力确保了在恶劣条件下的长期可靠性。

3. 低热膨胀系数 （CTE）

热膨胀系数 （CTE） 衡量材料在加热时膨胀的程度。陶瓷 PCB 的 CTE 很低，与硅（用于半导体芯片）的 CTE 非常接近，通常约为 2.6–3.5 ppm/°C。 这种兼容性最大限度地减少了热循环过程中的机械应力，降低了焊点故障或组件脱落的风险。

相比之下，PCB 材料 FR-4 的 CTE 约为 14–17 ppm/°C，这可能导致与硅元件不匹配，随着时间的推移导致裂纹或断裂。陶瓷 PCB 的低 CTE 使其成为温度频繁波动应用的可靠选择，例如汽车发动机控制单元。

4. 卓越的电绝缘性

陶瓷材料具有优异的电绝缘性能，介电强度范围为 10 kV/mm 至 20 kV/mm 以上。这使得陶瓷 PCB 能够处理高压而不会击穿或泄漏，使其适用于电力电子和电动汽车 （EV） 系统。此外，陶瓷具有低介电常数（通常为 6-10）和低介电损耗，可确保在射频通信系统等高频应用中将信号失真降至最低。

5. 机械强度和耐用性

由于陶瓷材料固有的刚度和韧性，陶瓷 PCB 具有很强的机械应力、振动和冲击能力。与在物理应力下会翘曲或开裂的 FR-4 不同，陶瓷基板在恶劣的环境中保持其形状和完整性。这种耐用性对于军用电子产品等应用至关重要，因为在这些应用中，电路板必须承受极端的振动或冲击。

此外，陶瓷具有化学惰性，耐腐蚀、防潮和耐紫外线辐射。这使它们成为恶劣环境的理想选择，例如石油和天然气勘探，在这些环境中，经常暴露于腐蚀性化学品或高湿度环境中。

6. 紧凑的设计和高密度集成

陶瓷 PCB 由于其光滑、平坦的表面和容纳精细走线的能力，支持高密度电路设计。先进的制造技术，如激光钻孔，可实现小至 0.06 mm 的通孔，从而允许密集的元件放置。这在空间非常宝贵的航空航天电子系统（MEMS）或多层陶瓷PCB等应用中尤为有价值。

高温环境下的使用案例

陶瓷 PCB 在极端温度、高功率或恶劣条件需要不妥协性能的应用中大放异彩。以下是陶瓷 PCB 不可或缺的一些关键行业和用例。

1. 航空航天电子

航空航天系统（如卫星通信模块和航空电子设备）在极端温度波动的环境中运行，在轨温度从 -55°C 到再入期间超过 200°C。陶瓷 PCB，尤其是由氮化铝或碳化硅制成的 PCB，可提供这些条件所需的热稳定性和可靠性。例如，多层陶瓷 PCB 用于雷达系统，其低介电损耗可确保在高频下进行精确的信号传输。

在卫星电源管理系统中，陶瓷 PCB 可以散发以 50 W 运行的功率放大器的热量，将温度保持在 150°C 以下，以防止组件故障。这些板对紫外线辐射和真空条件的抵抗力进一步增强了它们对太空应用的适用性。

2. 汽车电子

现代汽车，尤其是电动汽车 （EV） 和混合动力汽车，依靠大功率电子设备进行电池管理、电机控制和发动机控制单元 （ECU）。这些系统会产生大量热量，在发动机舱内通常超过 200°C。陶瓷 PCB 具有高导热性和低 CTE，可确保在这些条件下可靠运行。

3. 工业和电力电子

工业应用，例如用于可再生能源系统的大功率逆变器或制造业中的电机驱动器，需要能够处理大电流和高温的 PCB。陶瓷 PCB 在这些场景中表现出色，为高压系统提供热管理和电气绝缘。

在太阳能逆变器中，陶瓷 PCB 可以支持在 600 V 下运行的功率晶体管，其导热性可确保结温保持在 175°C 以下。 这种可靠性延长了逆变器的使用寿命，降低了恶劣户外环境中的维护成本。

4. 军事和国防

军用电子产品，如导弹制导系统或加固型通信设备，要求 PCB 在极端条件下完美运行。陶瓷 PCB 能够承受高温、振动和化学暴露，使其成为这些应用的理想选择。例如，导弹控制系统中的厚膜陶瓷 PCB 可以在 300°C 下工作，同时保持高频数据传输的信号完整性。

5. LED 照明和大功率半导体

用于汽车前照灯或工业照明的大功率 LED 会产生大量热量，如果管理不当，会降低性能。陶瓷 PCB，尤其是使用 LTCC 技术的 PCB，可提供出色的散热性能，使 LED 能够以最高效率运行。例如，陶瓷 PCB 可以将 LED 结温保持在 120°C 以下，即使在 10 W 的功率下也是如此，从而延长了 LEDningen 的使用寿命。

挑战和注意事项

虽然陶瓷 PCB 具有许多优势，但它们也带来了一些工程师必须考虑的挑战：

- 成本：由于材料成本（例如，AlN 比氧化铝贵）和复杂的 PCB 制造工艺，陶瓷 PCB 比 FR-4 更昂贵。然而，它们在关键应用中的可靠性通常证明投资是合理的。
- 脆性： 陶瓷比 FR-4 更脆弱，在组装过程中需要小心处理以避免开裂。对于紧凑设计中使用的薄基板尤其如此。
- 设计复杂性：设计陶瓷 PCB 需要具备陶瓷特性和制造约束方面的专业知识，例如 DFM（可制造性设计）规则，以避免阻抗失配或串扰等问题。

尽管存在这些挑战，但直接镀铜 （DPC） 和活性金属钎焊 （AMB） 等制造的进步使陶瓷 PCB 更容易获得和可靠，解决了其中的许多问题。

陶瓷 PCB 是从事高温、高可靠性应用的工程师的变革性解决方案。它们具有出色的导热性、耐高温性、低 CTE 以及强大的电气和机械性能，使其成为航空航天、汽车、工业和军事等行业不可或缺的产品。虽然陶瓷 PCB 的成本和设计考虑较高，但对于不允许出现故障的应用，其优势远远大于挑战。

随着电子系统不断突破性能和小型化的界限，陶瓷 PCB 将在实现创新方面发挥越来越重要的作用。通过了解它们的优势和用例，工程师可以做出明智的决策，以确保他们的设计在最苛刻的环境中蓬勃发展。
