软硬结合PCB:在设计中结合耐用性和灵活性

来源: 时间: 2025/07/17 14:19:00 阅读: 155

在快速发展的电子产品世界中,设备不断缩小,设计变得越来越复杂,软硬结合印刷电路板 (PCB) 已成为游戏规则的改变者。这些混合板将刚性 PCB 的结构稳定性与柔性电路的适应性相结合,使工程师能够创造出紧凑、可靠和创新的产品。从可穿戴设备到航空航天系统,软硬结合 PCB 正在重新定义电子设计的可能性。


什么是软硬结合 PCB?

软硬结合 PCB 是将刚性和柔性基板集成到一个单元中的混合电路板。刚性部分通常由 FR4 或类似材料制成,为组件和连接器提供机械支撑。柔性部分通常由聚酰亚胺薄膜制成,允许电路板弯曲、折叠或扭曲以适应狭窄或不规则的空间。这些板无需外部电缆即可互连,从而减少故障点并提高可靠性。


与不灵活的传统刚性 PCB 或缺乏结构刚度的完全柔性 PCB 不同,软硬结合 PCB 提供了两全其美的优势。它们旨在承受机械应力、振动和热膨胀,同时保持电气性能。例如,典型的软硬结合 PCB 可能具有 4 层叠层,其中包含两个刚性 FR4 层和两个柔性聚酰亚胺层,使用环氧树脂预浸膜粘合以提高耐用性。

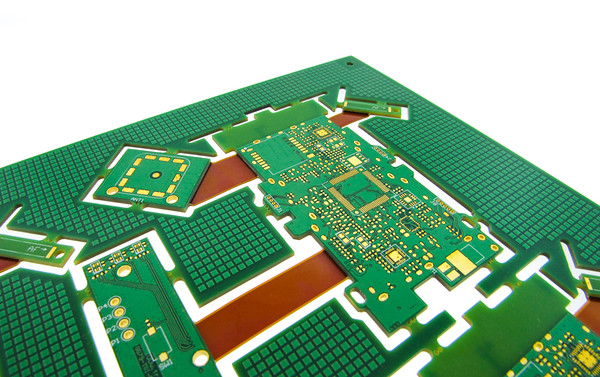

刚柔结合板




软硬结合 PCB 的主要优势

软硬结合 PCB 具有独特的优势组合,使其成为要求苛刻的应用的理想选择。以下是主要优点:

空间效率和小型化

软硬结合 PCB 消除了对笨重连接器和电缆的需求,使工程师能够设计出紧凑的设备。通过折叠或弯曲柔性部分,软硬结合 PCB 可以适应刚性板不切实际的空间。例如,在智能手机中,软硬结合 PCB 可以包裹元件,与刚性 PCB 组件相比,设备的占用空间最多可减少 50%。

增强的可靠性

软硬结合 PCB 的集成设计减少了互连的数量,例如焊点和连接器,这些都是常见的故障点。这可以提高信号完整性并降低连接失败的风险。在高振动环境中,例如汽车或航空航天应用,软硬结合 PCB 可以实现超过 100,000 小时的平均故障间隔时间 (MTBF)。

压力下的耐用性

软硬结合 PCB 中的柔性聚酰亚胺层可以承受反复弯曲(在动态应用中高达 500,000 次弯曲循环)和机械冲击。结合 FR4 截面的刚度,这些板可抵抗振动和冲击,使其适用于军事导弹制导系统等恶劣应用。

热稳定性

用于柔性层的聚酰亚胺材料具有出色的热稳定性,可承受高达 400°C 的温度。 这使得软硬结合 PCB 成为高温环境的理想选择,例如汽车发动机控制单元,在这些环境中,散热至关重要。



设计挑战和解决方案

虽然软硬结合 PCB 具有显著的优势,但它们也面临着独特的设计挑战,需要仔细规划和专业知识。下面,我们概述了主要挑战和实际解决方案。

弯曲半径注意事项

软硬结合 PCB 的柔性部分必须遵守最小弯曲半径要求,以防止开裂或分层。对于单层柔性电路,弯曲半径应至少为柔性层厚度的 6 倍(例如,0.1 mm 厚的层为 0.6 mm)。在动态柔性应用中,建议使用更大的半径(厚度的 10-12 倍)。

解决方案:使用 Altium Designer 等设计软件模拟弯曲并确保符合 IPC-2223 指南。在弯曲区域栅格化地平面,以减少应力并防止铜破裂。

材料选择

选择合适的材料对于平衡灵活性、耐用性和电气性能至关重要。聚酰亚胺因其低介电常数 (Dk ≈ 3.4) 而成为柔性层的标准,支持高速信号传输(USB3.1 Gen.2 高达 10 Gbps)。然而,如果管理不当,聚酰亚胺的高吸湿性会影响性能。

解决方案:选择轧制退火铜箔作为柔性层,以提高弯曲循环的耐久性。组装前,将基于聚酰亚胺的电路板在 120°C 下干燥 4 小时,以缓解潮湿问题。

信号完整性

由于刚性层和柔性层之间的过渡,在软硬结合 PCB 中保持信号完整性具有挑战性,这可能会引入阻抗失配。对于高速应用,差分对必须保持 90 欧姆的特性阻抗。

解决方案:使用受控阻抗设计技术,例如调整走线宽度和间距(例如,75 μm 聚酰亚胺纤芯的走线宽度为 0.1 mm)。采用屏蔽技术(如接地铜平面)来最大限度地减少电磁干扰 (EMI)。

热管理

大电流应用(如电力电子设备)会导致软硬结合 PCB 中的热膨胀,从而导致机械应力。柔性截面可能会拉伸,而刚性截面保持稳定,随着时间的推移可能会疲劳。

解决方案:在刚性部分集成热通孔和散热器,以有效散热。例如,在高功率应用中,带有散热器的 12 层软硬结合 PCB 可以将工作温度保持在 85°C 以下。

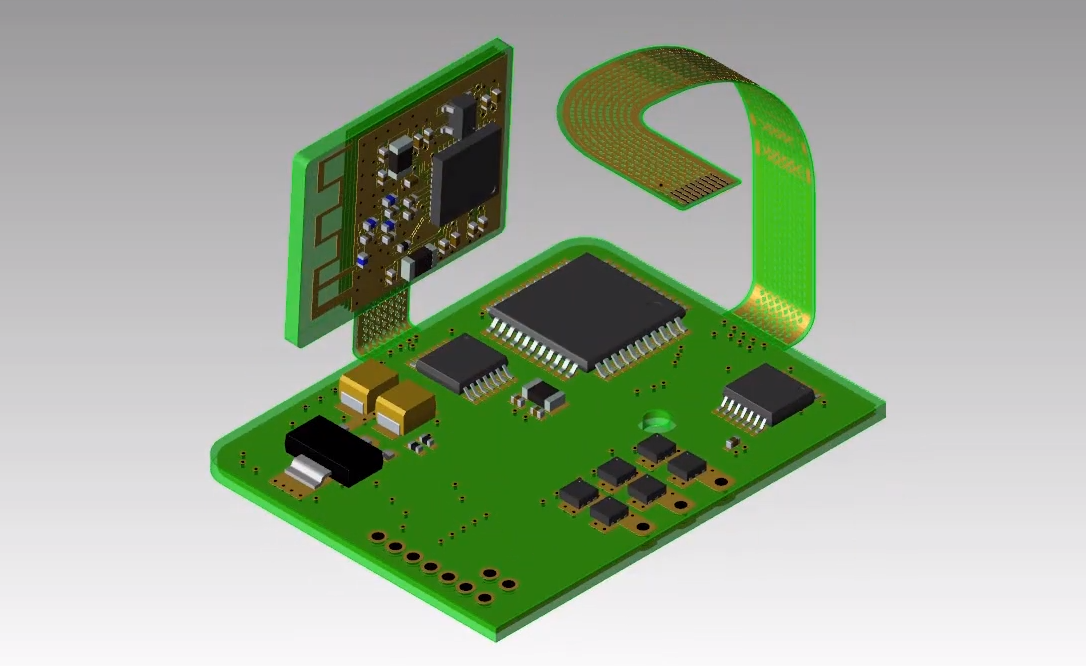

刚柔结合 PCB 设计

软硬结合板的应用

软硬结合 PCB 通过实现创新设计和可靠的性能,正在改变行业。以下是一些关键应用:

消费电子

智能手机、笔记本电脑和可穿戴设备都依赖软硬结合 PCB 来实现其紧凑的尺寸和灵活性。例如,智能手表可以使用 6 层软硬结合 PCB 将传感器、显示器和电池集成在曲面外形中。

医疗设备

在医学成像设备和心脏起搏器等植入式设备中,软硬结合 PCB 提供可靠性和小型化。它们能够适应复杂的几何形状,确保无缝集成到小型、生物相容的外壳中。

汽车系统

软硬结合 PCB 用于高级驾驶辅助系统 (ADAS) 和信息娱乐系统,可承受振动和高温。典型的汽车软硬结合 PCB 可能采用 8 层设计,采用 ENIG(化学镀镍浸金)表面处理,以实现耐腐蚀性。

航空航天和国防

在卫星、航空电子设备和导弹制导系统中,软硬结合 PCB 为恶劣环境提供轻便、耐用的解决方案。它们能够承受高冲击载荷(高达 100G),使其成为军事应用的理想选择。

工业机器人

机械臂和带有活动部件的机械受益于软硬结合 PCB 的灵活性和耐用性。这些板可在自动化系统中实现紧凑的连接,从而提高效率并减少维护。

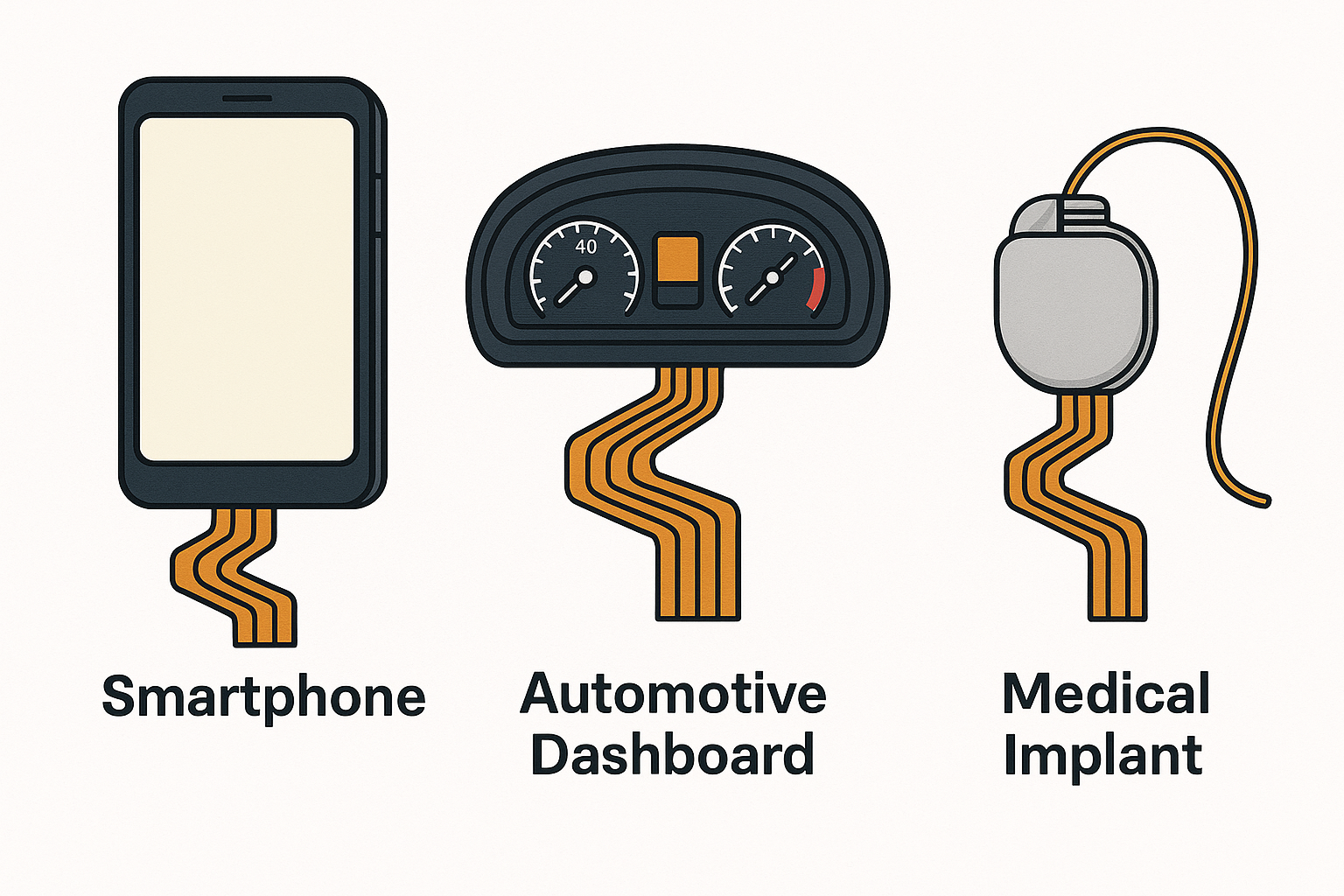

RIGID FLEX PCB 应用



软硬结合 PCB 设计的最佳实践

为了最大限度地提高软硬结合 PCB 的性能,工程师应遵循以下最佳实践:

1. 限制 Flex 层:使用 1-2 个 Flex 层以实现最佳灵活性和节省成本。额外的层会增加复杂性和制造成本。

2. 对称叠层:设计对称层叠层以最大限度地减少翘曲。例如,4 层软硬结合 PCB 在中性轴的两侧应具有相等的刚性层和柔性层。

3. 泪滴焊盘:在走线和焊盘之间使用泪滴形连接,以减少应力集中并提高可靠性。

4. 加强筋:在需要机械支撑的区域(例如连接器区域)添加聚酰亚胺或 FR4 加强筋,以实现 0.2-1 mm 的厚度。

5. 测试和验证:执行严格的设计验证,包括电气规则检查 (ERC) 和设计规则检查 (DRC),以确保可制造性。进行弯曲循环测试以验证耐用性。



软硬结合 PCB 代表了现代电子设计的强大解决方案,结合了耐用性、灵活性和空间效率。通过解决弯曲半径、材料选择和信号完整性等设计挑战,工程师可以释放这项技术在各行各业的全部潜力。从消费类产品到关键的航空航天系统,软硬结合 PCB 可以在不影响可靠性的情况下实现创新。通过遵循最佳实践并利用先进的制造支持,设计师可以创建满足当今动态市场需求的尖端产品。
