高速信号PCB设计中，AGND和DGND接地层应否分开？

在高速信号PCB设计中，接地是确保电路性能、抑制噪声和满足电磁兼容性（EMC）要求的关键。其中一个长期存在且备受争议的问题是：模拟地（AGND）和数字地（DGND）接地层是否应该分开？这个问题没有简单的“是”或“否”的答案，因为它涉及到复杂的信号完整性、电源完整性和电磁兼容性考量。本文将深入探讨这一问题，并提供实用的设计策略和建议。

模拟地（AGND）与数字地（DGND）的定义与作用

在混合信号电路中，模拟信号和数字信号具有截然不同的特性，因此它们各自的参考地也需要区别对待。

● 模拟地（AGND）：

定义： 模拟地是模拟电路的参考电位。模拟信号通常是连续变化的，对噪声非常敏感，即使是微小的电压波动也可能导致信号失真或测量误差。

作用： 为模拟信号提供一个稳定、干净的参考平面，最大限度地减少噪声耦合，确保模拟信号的精度和保真度。模拟地通常要求极低的阻抗和噪声水平。

● 数字地（DGND）：

定义： 数字地是数字电路的参考电位。数字信号是离散的（高电平或低电平），在状态切换时会产生快速的电流瞬变。

作用： 为数字信号提供一个回流路径，处理数字电路开关时产生的大电流瞬变。数字地通常会伴随较大的噪声，这些噪声是由数字信号的快速上升/下降沿和同步开关噪声（SSN）引起的。

在混合信号系统中，模拟电路和数字电路往往共存于同一PCB上。如何有效地管理这两种不同特性的地，是高速PCB设计的核心挑战之一。

PCB高速信号中干扰来源解析

在高速PCB设计中，各种噪声和干扰源会严重影响信号的完整性和系统的稳定性。理解这些干扰来源是制定有效接地策略的基础。

● 同步开关噪声（SSN/Ground Bounce）：

来源： 当多个数字门电路同时从一个状态切换到另一个状态时，会引起电源和地线上瞬时的大电流变化。这些电流流过电源和地平面的寄生电感和电阻时，会产生电压降，导致地平面上的电位波动，即“地弹”。

影响： 地弹会影响数字信号的参考电平，导致逻辑错误；同时，地弹噪声也可能通过耦合影响敏感的模拟电路。

● 电磁干扰（EMI）：

来源： 高速信号的快速变化会产生电磁辐射，形成电磁干扰。不连续的地平面、过大的电流环路以及不当的布线都可能成为有效的辐射天线。

影响： EMI可能干扰其他电子设备，导致系统功能异常，甚至无法通过EMC认证。

● 串扰（Crosstalk）：

来源： 当信号线之间距离过近时，一条信号线上的电流变化会通过电容或电感耦合，在相邻信号线上感应出不必要的电压或电流，形成串扰。

影响： 串扰会导致信号失真、误码，尤其是在高速数据传输中，可能导致数据传输失败。

● 电源噪声：

来源： 数字电路的开关活动会产生高频噪声，通过电源网络传播。如果电源去耦不足，这些噪声会污染电源轨。

影响： 污染的电源轨会直接影响所供电的元器件，降低其性能，并可能通过电源网络耦合到其他电路，包括模拟电路。

● 回流路径不连续：

来源： 信号电流总是需要一个完整的环路才能流动。在PCB上，信号的回流路径通常通过地平面。如果地平面存在分割、孔洞或不连续，信号的回流路径就会被迫绕道，形成更大的电流环路。

影响： 增大的电流环路会增加寄生电感，导致更高的阻抗，从而加剧SSN和EMI问题。

这些干扰源相互关联，共同对高速PCB的性能构成威胁。有效的接地策略旨在为所有信号提供低阻抗的回流路径，并隔离敏感电路免受噪声干扰。

地平面隔离的利与弊

在混合信号PCB设计中，将模拟地（AGND）和数字地（DGND）分开是常见的做法，但这种做法并非总是最佳选择，需要权衡其利弊。

地平面隔离的“利”（优点）：

● 隔离数字噪声： 主要目的是防止数字电路开关时产生的大电流噪声（地弹）耦合到对噪声敏感的模拟电路中。通过物理隔离，可以为模拟电路提供一个相对“干净”的参考地。

● 简化噪声管理： 在理论上，将噪声源（数字地）与敏感电路（模拟地）分开，可以简化对模拟信号的噪声抑制。

地平面隔离的“弊”（缺点）：

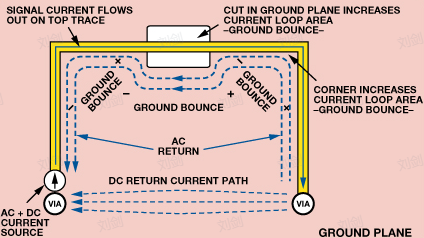

● 回流路径不连续： 这是最大的潜在问题。当信号（无论是数字信号还是模拟信号）跨越地平面分割线时，其回流电流无法在相邻的地平面上找到直接的低阻抗路径，被迫绕道。这会形成一个非常大的电流环路，显著增加环路电感，从而导致：

严重的EMI问题： 大的电流环路会像一个环形天线一样，向外辐射电磁能量，加剧EMI问题。

信号完整性恶化： 不连续的回流路径会增加信号的阻抗，导致信号反射、振铃和串扰，严重影响信号质量。

● 增加布线复杂性： 分割地平面会限制信号线的布线区域，使得跨越分割线的布线变得困难，可能需要使用过孔或桥接，进一步增加设计复杂性和潜在风险。

● 多层板的挑战： 在多层PCB中，如果地平面分割不当，可能导致不同层上的信号回流路径混乱，难以控制。

结论： 尽管地平面隔离的初衷是好的，但在大多数高速混合信号PCB设计中，地平面分割弊大于利。除非有非常特殊且明确的理由（例如，极高精度的模拟测量，且模拟和数字信号之间没有直接的信号线跨越分割），否则应尽量避免地平面分割。

常见设计策略：单点接地、分区布线等

既然地平面分割存在风险，那么在混合信号PCB设计中，有哪些更安全、更有效的接地策略呢？

1.  单点接地（Single-Point Grounding）：

原理： 模拟地和数字地在PCB上只有一个物理连接点。所有模拟电路的地线汇集到一点，所有数字电路的地线汇集到另一点，然后这两点再连接到公共地。

适用场景： 主要适用于低频、小规模的混合信号电路。

优点： 理论上可以避免地环路，防止数字噪声直接污染模拟地。

缺点： 在高频或大规模电路中，地线本身的阻抗会导致不同点之间存在电位差，形成“伪单点接地”，反而引入噪声。布线复杂，难以实现。

2.  多点接地（Multi-Point Grounding）：

原理： 所有电路的地都直接连接到大面积的公共地平面上。

适用场景： 高频电路和大规模数字电路的理想选择。

优点： 大面积地平面提供极低的阻抗回流路径，有效抑制地弹和EMI。

缺点： 如果模拟和数字电路的地平面没有进行有效管理，数字噪声可能直接污染模拟电路。

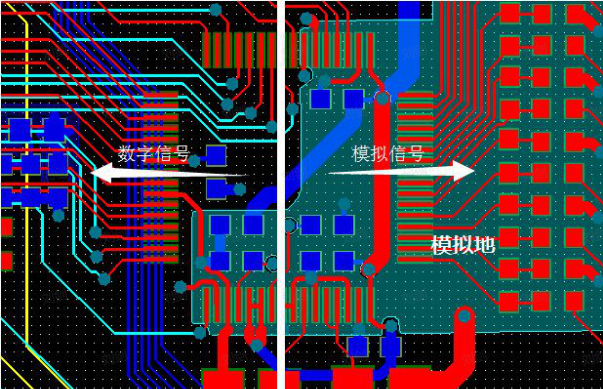

3.  分区布线（Ground Partitioning / Zoning）：

原理： 在一个完整的地平面上，通过物理布局将模拟电路区域和数字电路区域划分开来。模拟信号线和数字信号线分别在各自的区域内布线，并尽量避免跨区布线。模拟和数字元器件也分别放置在各自的区域内。

适用场景： 大多数高速混合信号PCB设计的推荐策略。

优点：

保持地平面完整性： 避免了地平面分割带来的回流路径不连续问题。

有效隔离： 通过物理距离和布线限制，可以有效减少数字噪声对模拟电路的耦合。

提供低阻抗回流： 完整的地平面为所有信号提供最佳的低阻抗回流路径。

实现方法：

将模拟元器件和数字元器件分别放置在PCB的不同区域。

确保模拟信号线和数字信号线只在各自的区域内布线，不跨越区域边界。

如果模拟和数字信号之间需要通信（例如，ADC/DAC），则应在模拟和数字区域的交界处，通过一个狭窄的“桥”或“瓶颈”进行连接，并确保信号线和其回流路径都通过这个桥。

多层PCB中地层划分的实用技巧

在多层PCB设计中，地层的管理变得更加灵活和关键。合理的地层划分和堆叠可以显著提升高速信号的性能。

1.  优先使用完整地平面：

在多层板中，至少应有一层作为完整的地平面（通常是第二层或第三层，紧邻顶层或底层信号层）。这个完整的地平面为所有信号提供低阻抗的回流路径，是抑制噪声和EMI的基础。

对于高速信号，其回流电流倾向于在信号线正下方的地平面上流动，形成最小的环路面积。

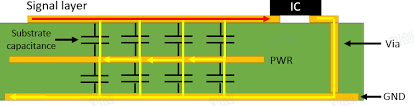

2.  电源层与地层的紧密耦合：

电源层应紧邻地平面放置，形成一个大的平面电容，用于电源去耦，抑制电源噪声。

理想的堆叠顺序是：信号层 - 地平面 - 电源层 - 信号层。

3.  模拟/数字区域的垂直堆叠：

如果采用分区布线策略，应确保模拟区域的地平面和数字区域的地平面在垂直方向上是连续的。也就是说，如果顶层是模拟区域，其下方的地平面也应是模拟地的一部分，数字区域同理。

避免在不同层上对地平面进行不一致的分割，这会造成回流路径的混乱。

4.  混合信号IC的接地：

对于混合信号集成电路（如ADC、DAC），它们通常有独立的AGND和DGND引脚。这些引脚应连接到各自的局部地平面，然后通过一个共同的连接点（通常是IC正下方）连接到主地平面。

关键在于确保模拟和数字信号的回流路径在IC下方汇合，而不是在板上其他地方形成大环路。

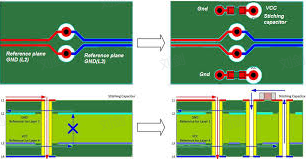

5.  过孔（Via）的合理使用：

在多层板中，信号线需要通过过孔切换层。当信号线通过过孔时，其回流电流也需要通过过孔（通常是地过孔）从一个地平面切换到另一个地平面。

确保信号过孔附近有足够的地过孔（stitching vias），为回流电流提供最短、最低阻抗的路径。

6.  避免在高速信号下方分割地平面：

这是最重要的原则之一。任何高速信号线（包括时钟线、数据线等）下方都必须是连续、完整的地平面。如果地平面在高速信号下方被分割，将导致严重的回流路径不连续，引发信号完整性问题和EMI。

通过这些技巧，可以在多层PCB中有效地管理地平面，为高速信号提供稳定的参考，并最大限度地减少噪声干扰。

高频PCB设计中的接地建议

高频PCB设计对接地提出了更高的要求。除了上述基本原则外，还需要考虑以下特殊建议：

1.  最小化电流环路面积：

在高频下，即使是很小的电流环路也会成为高效的辐射天线。因此，所有信号线及其回流路径形成的环路面积都应尽可能小。

这意味着信号线应紧邻其回流平面布线，并避免不必要的过孔。

2.  阻抗控制：

高频信号传输线需要进行阻抗控制，以匹配源端和负载端的阻抗，防止信号反射。阻抗控制的实现依赖于信号线宽度、介质厚度以及其下方参考平面的连续性。

完整的地平面是实现精确阻抗控制的基础。

3.  电源去耦的优化：

在高频下，去耦电容的寄生电感变得非常重要。应使用多种容值的去耦电容（例如，0.1uF、0.01uF、1000pF），并尽可能靠近IC的电源引脚放置，以覆盖更宽的频率范围。

去耦电容到IC引脚的连接路径应尽可能短且宽，以减小寄生电感。

4.  避免“天线效应”：

任何未端接的导线、过长的引线或不连续的地平面都可能成为天线，在高频下辐射或接收噪声。

确保所有信号线都有明确的回流路径，并避免悬空走线。

5.  差分信号的接地：

差分信号本身对共模噪声具有一定的抑制能力，但其回流路径仍然需要一个完整的地平面。

差分对应紧密耦合，并保持等长，其下方应有连续的地平面。

6.  屏蔽与隔离：

对于特别敏感的模拟电路或高噪声的数字电路，可以考虑物理屏蔽，例如使用屏蔽罩或在PCB上设置隔离墙（通过地过孔连接到地平面）。

但这种方法应谨慎使用，并确保不会引入新的问题（如地环路）。

高频PCB设计中的接地是一个系统工程，需要综合考虑信号、电源和地之间的相互作用，以确保整个系统的稳定性和性能。

设计应遵循系统整体考量

高速信号PCB设计中的接地问题，特别是模拟地（AGND）和数字地（DGND）是否分开，是一个需要系统性思考的复杂议题。通过本文的探讨，我们可以得出以下关键结论：

1.  地平面完整性至关重要： 在绝大多数高速混合信号PCB设计中，保持一个完整、连续的地平面是最佳实践。它为所有信号提供低阻抗的回流路径，有效抑制地弹和EMI。

2.  分区布线优于地平面分割： 相比于物理分割地平面，通过在完整地平面上进行模拟和数字区域的物理分区布线，并严格控制跨区信号的路径，是更安全、更有效的噪声管理策略。

3.  回流路径是核心： 信号完整性和EMI问题的根源往往在于不连续的回流路径。设计时应始终关注信号电流的完整环路，确保其路径最短、阻抗最低。

4.  电源去耦不可或缺： 良好的电源去耦是抑制数字噪声的关键，它能将噪声限制在局部，防止其扩散到地平面。

5.  系统整体考量： 接地设计不应孤立地看待，而应从整个系统的角度出发，综合考虑信号类型、频率、功率、元器件布局、层叠结构以及最终的EMC要求。

对于初学者而言，理解这些原则并将其应用于实践至关重要。从简单的设计开始，不断学习和实践，才能在高速PCB设计领域取得成功。记住，没有一劳永逸的解决方案，只有不断优化和适应的设计哲学。
