PCB中的热管理：大功率电子产品解决方案

在当今快速发展的电子行业中，处理器、LED 和功率晶体管等高功率组件正在突破印刷电路板 （PCB） 的极限。这些组件会产生大量热量，如果管理不当，会降低性能、缩短使用寿命或导致彻底故障。PCB 中的有效热管理对于确保从电动汽车到数据中心的大功率电子产品的可靠性和效率至关重要。在这篇博客中，我们探讨了散热的挑战、经过验证的技术和先进的解决方案，以使您的 PCB 在压力下保持凉爽。

为什么热管理在大功率 PCB 中很重要

MOSFET、IGBT 和高性能 CPU 等大功率电子设备可以消散超过 100 W/cm2 的热通量。如果没有适当的热管理，这种热量会导致几个问题：

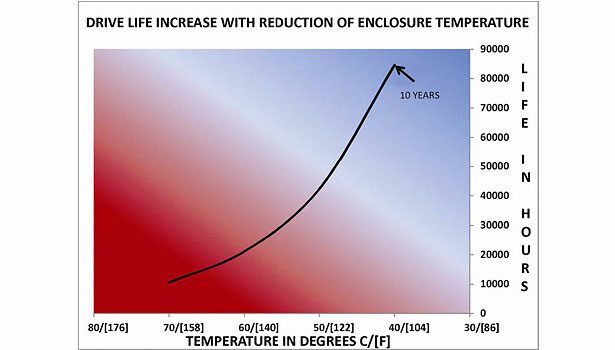

- 缩短组件使用寿命：正如德州仪器 （TI） 所指出的那样，温度每升高 10°C 就会使元件的使用寿命缩短多达 50%。过热会加速材料降解并削弱焊点。
- 性能下降：高温会导致半导体不稳定，从而导致不可预测的行为和潜在的故障。
- 热应力：元件和 PCB 之间的热膨胀系数 （CTE） 差异会引起机械应力，从而产生裂纹或分层。
- 安全风险：过热会造成火灾危险或损坏周围系统，尤其是在紧凑型设计中。

为了应对这些挑战，工程师必须设计出能够在保持电气性能的同时有效散热的 PCB。小型化趋势，即组件封装在更小的封装中，只会加剧这些热需求。

PCB 热管理中的主要挑战

为大功率电子产品设计 PCB 涉及应对多项热挑战：

材料的低导热性

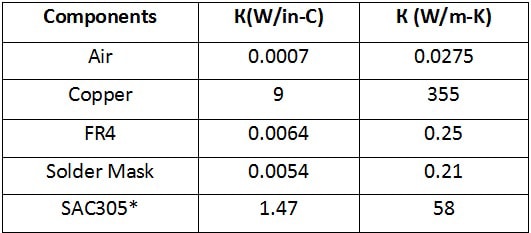

传统的 FR-4 基材因其成本效益和电绝缘性而被广泛使用，但导热系数低 （0.3-0.5 W/m·K）。这使得热量难以从高温组件中传递出去，从而导致局部热点。

高功率密度

现代设备将更多功能集成到更小的区域。例如，大功率 LED 可以在 1 cm2 的区域内产生 10-20 W 的热量，需要高效散热以防止热失控。

小型化约束

紧凑的设计限制了大型散热器或风扇等传统冷却解决方案的空间，迫使工程师依赖创新的 PCB 级技术。

热膨胀失配

元件和 PCB 材料在加热下以不同的速率膨胀。例如，硅芯片的 CTE 为 ~2.6 ppm/°C，而 FR-4 为 ~14-17 ppm/°C，产生的应力会使焊点开裂。

成熟的热管理技术

为了应对这些挑战，工程师采用了一系列技术来有效地散热。以下是一些最有效的方法，并有实际示例支持。

1. 战略组件放置

将高功率元件（如微控制器或功率晶体管）放置在 PCB 的中心，可以让热量向各个方向均匀消散。例如，将 15 W 处理器放置在电路板边缘附近，比中央放置多将局部温度升高 20°C。敏感元件（如电解电容器）应放置在远离热源的位置，以避免降解。

2. 热通孔

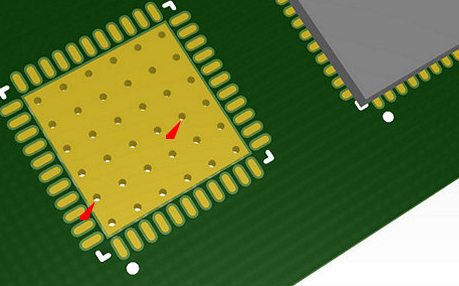

热通孔是填充铜的小孔，可将热量从元件传导至散热器或 PCB 内层。功率 IC 下的过孔阵列，直径为 0.3 mm，间距为 1 mm，可将热阻降低多达 30%。为了获得最佳性能，过孔应符合 IPC-2152 标准，并直接放置在热源下方。

3. 散热器和散热器

散热器增加了散热表面积。导热系数为 385 W/m·K 的铜散热器可以将组件的温度降低 15-25°C。 散热器（通常是薄铜板）将热量分布在整个 PCB 上以防止热点。例如，在大功率 LED 下放置 2 mm 厚的铜扩宽器可以将结温降低 10°C。

4. 热界面材料 （TIM）

TIM（如导热硅脂或导热垫）可增强组件和散热器之间的热传递。导热系数为 5 W/m·K、厚度为 0.5 mm 的 TIM 可以将热阻降低 20%。正确应用至关重要 — 过多的 TIM 会增加电阻，而过少会降低接触效率。

5. 金属芯 PCB （MCPCB）

金属芯 PCB，通常具有铝芯或铜芯，具有优异的导热性（铝为 1.3-4.2 W/m·K，而 FR-4 为 0.3 W/m·K）。这些非常适合 LED 照明等大功率应用，与 FR-4 相比，铝制 MCPCB 可以将结温降低多达 40%。

先进的热管理解决方案

随着电子产品对性能的要求越来越高，先进的技术正在涌现，以应对极端的热挑战。

嵌入式冷却

将冷却液通道嵌入 PCB 或芯片中，可以直接散热。例如，电源模块中的微流体通道可以将温度降低 30°C，非常适合高密度服务器应用。

纳米材料

石墨烯（导热系数 ~5000 W/m·K）和碳纳米管等材料正在集成到 PCB 中，以增强传热。与传统 TIM 相比，基于石墨烯的导热垫可以将散热提高 25%。

AI 驱动的热管理

AI 算法监控实时温度数据并动态调整冷却机制。在数据中心 PCB 中，AI 驱动的风扇可以优化气流，将热点温度降低 15°C，从而提高能源效率。

厚铜 PCB

使用较厚的铜层（例如 2-4 oz/ft2）会增加热质量和导热性。与标准的 1 oz/ft2 设计相比，具有 3 oz/ft2 铜的 PCB 可以将热阻降低 15%，非常适合大电流应用。

热分析和测试

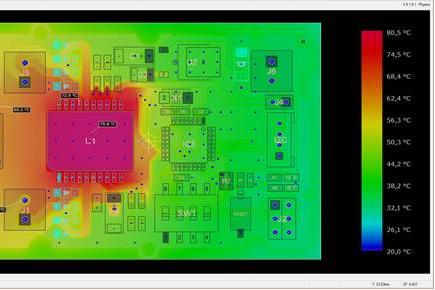

有效的热管理始于准确的分析。Ansys Icepak 和 Sherlock 等工具可仿真热流，预测热点和组件温度。例如，20 W 功率模块的热建模可以通过添加两个热通孔来识别 10°C 的热点减少。

体能测试同样重要。红外摄像头可检测组件过热，而热循环测试（例如，根据 IPC 标准为 -40°C 至 125°C）可确保压力下的可靠性。这些方法有助于在生产前验证设计，从而节省时间和成本。

热管理是高功率电子产品可靠 PCB 设计的基石。通过利用热通孔、金属芯 PCB 和先进材料等技术，工程师可以降低与热相关的风险并提高性能。随着技术的进步，嵌入式冷却和 AI 驱动型管理等创新将进一步彻底改变热解决方案。
