拆分电源层：何时以及为何分配PCB的电源

在印刷电路板 （PCB） 设计领域，管理配电对于性能和可靠性至关重要。经常出现的一种技术是拆分电源平面。但是，什么时候应该拆分电源平面，为什么这很重要呢？简而言之，拆分电源层涉及将单个电源层划分为多个部分以隔离不同的电源域，通常是为了降低噪声并提高信号完整性。这在模拟和数字电路共存的混合信号 PCB 中特别有用。

什么是电源层，为什么它们在 PCB 设计中很重要？

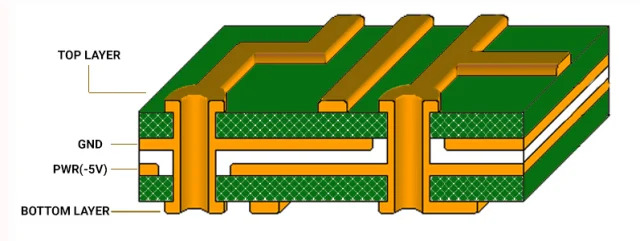

在我们开始拆分电源平面之前，让我们先介绍一下基础知识。电源层是多层 PCB 中的专用层，用于将电压分配给各种组件。与单个走线不同，4 层 PCB 电源平面为电流提供低阻抗路径，确保全板稳定的电力传输。这减少了压降并最大限度地减少了噪声，这对于高速和混合信号设计至关重要。

电源层通常与接地层配对，形成信号的返回路径，进一步减少电磁干扰（EMI 投诉测试）。然而，在具有多个电压电平或混合信号电路的复杂设计中，单个电源平面可能不够。这就是电源平面分割发挥作用的地方。

什么是电源平面分割？

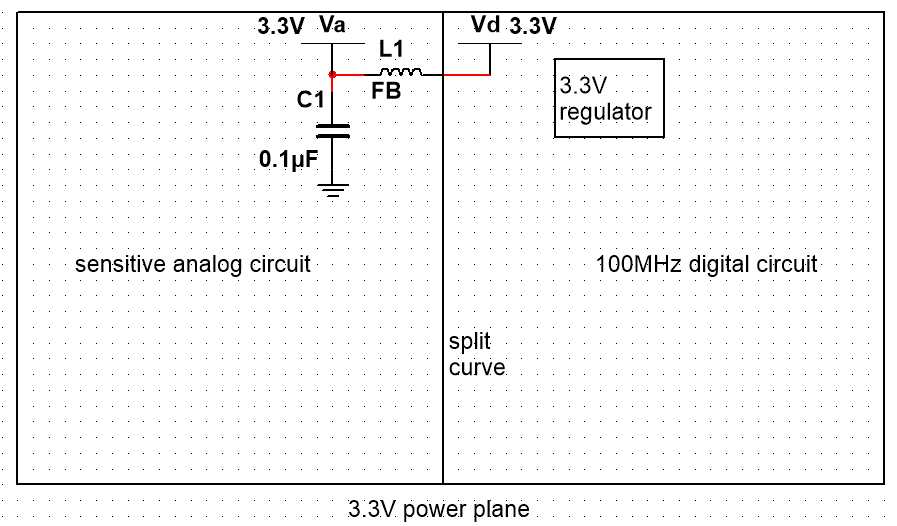

电源平面分割或拆分是指将电源平面划分为不同的区域以提供不同的电压或隔离电源域。例如，在混合信号 PCB 中，电源平面的一个部分可能为数字组件提供 3.3V，另一个部分为模拟电路提供 5V。这些裂口通过铜层中的间隙在物理上分隔，从而防止域之间的干扰。

分裂通常使用护城河（平面上的间隙）或铁氧体磁珠等隔离技术来过滤各部分之间的噪声。目标是使敏感电路（如模拟传感器）免受高速数字元件产生的噪声的影响。

什么时候应该考虑拆分电源平面？

并非每个 PCB 设计都需要分体式电源平面。该决定取决于您项目的具体要求。以下是拆分有益的一些常见场景：

• 混合信号 PCB：当您的电路板同时包含模拟和数字电路时，拆分电源平面有助于将嘈杂的数字信号与敏感的模拟组件隔离开来。例如，以 100 MHz 切换的微控制器可能会引入噪声，从而干扰附近运行的精密模数转换器 （ADC）。

• 多个电压级别：如果您的设计需要不同的电压（例如，低功耗组件为 1.8V，其他组件为 5V），则拆分电源平面可确保每个部分获得正确的电压而不会受到干扰。

• 高速设计：在高速电路中，分路可以减少噪声通过电源平面的交叉耦合，特别是当时钟信号超过 1 GHz 时。这保持了信号完整性。

• 噪声敏感应用：对于医疗设备或音频设备等应用，即使是少量的噪声也会降低性能，通常需要通过分路隔离电源域。

分体式电源平面优势

分体电源平面具有多种优势，尤其是在复杂或对噪声敏感的设计中。让我们探讨一下这种技术的主要优点：

1. 改进的噪音隔离

功率平面分割的最大原因之一是降低噪声。数字电路具有快速开关信号，会产生显着的电噪声，这些噪声可以通过共享电源平面耦合到模拟电路中。通过拆分平面，您可以创建一个物理屏障，最大限度地减少这种干扰。例如，在某些设计中，将数字 3.3V 域与模拟 5V 域分离可以将噪声耦合降低多达 20 dB。

2. 更好的信号完整性

在高速设计中，保持信号完整性至关重要。分体式电源平面降低了接地反弹和电压波动影响附近电路的风险。这在处理速度超过 500 MHz 的信号时尤为重要，因为即使是很小的阻抗失配也会导致反射和数据错误。

3. 多种电压的灵活性

现代 PCB 通常需要多个电压电平来为不同的组件供电。通过拆分电源层，您可以为每个电压分配特定区域，从而简化配电。例如，系统级芯片 （SoC） 的内核可能需要 1.2V，I/O 引脚可能需要 3.3V，而分体式平面使其易于管理。

4. 降低 EMI

电磁干扰会对 PCB 性能造成严重破坏。通过隔离电源域，分路减少了 EMI 在整个电路板上的传播。这在混合信号 PCB 中特别有用，如果控制不当，数字开关噪声会辐射并干扰模拟信号。

Split Power Plane 的缺点

虽然拆分电源平面有明显的好处，但并非没有挑战。了解缺点有助于您权衡此技术是否适合您的设计。

1. 设计复杂性增加

拆分电源层会增加 PCB 布局的复杂性。您需要仔细规划分路的布局，确保跨间隙的走线正确布线，并添加滤波元件，如铁氧体磁珠或去耦电容器。这会增加设计时间和错误风险，尤其是在高密度电路板中。

2. 可能存在返回路径问题

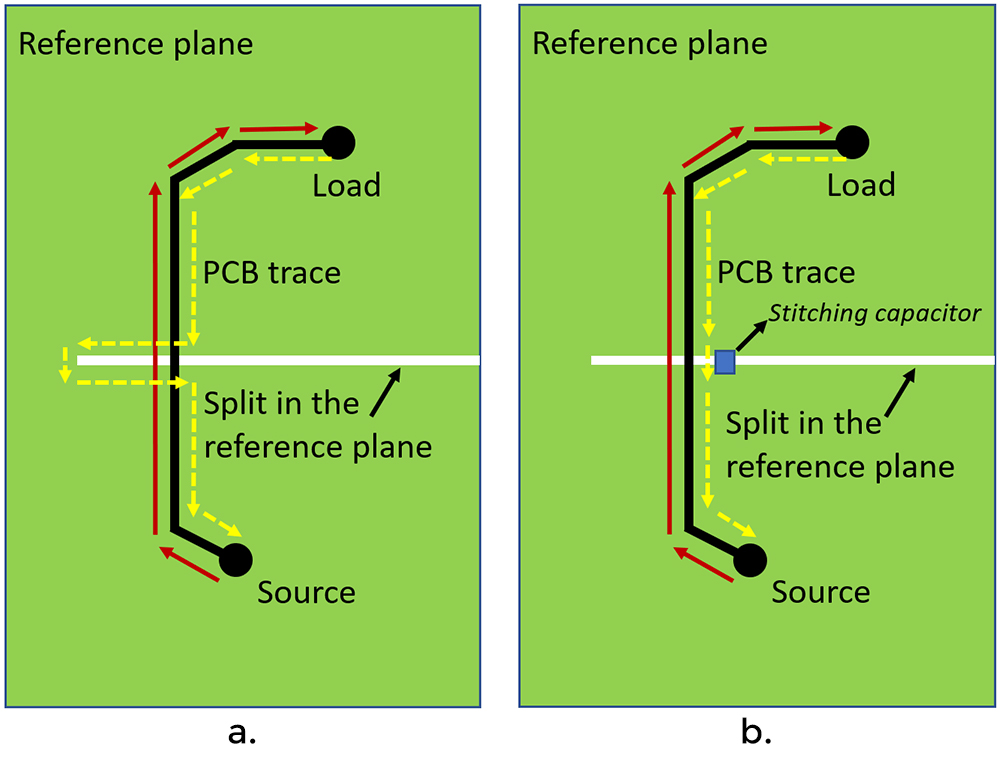

当你 split 一个 power plane 时，你也会影响 signals 的返回路径。如果信号走线穿过分线，而附近没有返回电流的接地层，则可能导致信号完整性问题，如串扰或阻抗增加。例如，穿过分离的高速信号可能会看到返回路径阻抗从 50 欧姆跳到 100 欧姆以上，从而导致反射。

3. 制造成本较高

拆分通常需要额外的层或更精确的制造工艺，这可能会提高定制 PCB 的成本。虽然标准的四层板可能足以实现统一的电源层，但分体式设计可能需要仔细对齐分体和额外的过孔，在某些情况下，制造费用会增加 10-20%。

4. 不完全隔离的风险

如果作不当，分路可能无法完全隔离噪声。例如，如果去耦电容器的放置距离元件不够近（理想情况下在0.1英寸以内），噪声仍然可以通过寄生路径在域之间耦合。这可能会抵消拆分的好处，甚至会降低性能。

隔离电源域的最佳实践

如果您决定拆分电源平面，遵循最佳实践可确保您最大限度地发挥优势，同时最大限度地减少缺点。以下是有效隔离电源域的可行技巧：

1. 根据电路布局规划拆分

将分流与电路的自然边界对齐。对于混合信号 PCB，将数字元件放置在分体的一侧，将模拟元件放置在另一侧。这最大限度地减少了信号穿过分路并中断返回路径的机会。

2. 使用过滤组件

要进一步隔离域，请在分裂平面的边界处添加铁氧体磁珠或电感器。这些组件充当高频滤波器，阻挡噪声，同时允许直流电源通过。在 100 MHz 时阻抗为 600 欧姆的典型铁氧体磁珠可以显着降低噪声耦合。

3. 保持连续的接地层

虽然通常需要拆分电源层，但请避免拆分接地层。连续接地层为所有信号提供稳定的返回路径，降低 EMI 和信号完整性问题的风险。如果不可避免地出现分裂地面，请确保通过仔细规划和模拟来完成。

4. 战略性地放置去耦电容器

去耦电容器对于分体式设计中的噪声抑制至关重要。将它们放置在尽可能靠近 IC 的电源引脚的位置，最好在 0.05 到 0.1 英寸以内。使用电容值（例如 0.1 μF 和 1 μF）的组合来处理一系列频率。

5. 模拟和测试您的设计

在最终确定 PCB 之前，请使用仿真工具分析拆分对信号完整性和噪声的影响。工具可以预测阻抗不匹配或 EMI 问题，帮助您调整拆分或元件放置。使用示波器进行制造后测试还可以揭示噪声水平，确保噪声水平保持在可接受的阈值以下，例如 50 mV 峰峰值。

拆分电源平面的替代方案

拆分并不总是最好的解决方案。根据您的设计，其他技术可能会以较低的复杂性实现类似的结果。考虑以下替代方案：

• 独立电源：为不同的域使用专用的稳压器，而不是拆分单个平面。这提供了完全隔离，而无需改变 PCB 布局。

• 正确的组件放置：将相似的组件组合在一起（例如，将所有数字 IC 集中在一个区域中），以最大限度地减少噪声耦合，从而减少拆分的需要。

• 增强解耦：使用强大的去耦电容器网络来抑制统一电源平面上的噪声，从而避免分段。

拆分电源平面适合您的设计吗？

在复杂的 PCB 设计中，尤其是在混合信号 PCB 中，拆分电源层是一种强大的技术，用于管理噪声和隔离电源域。如果作正确，分体式电源平面的优点，例如改进的噪声隔离和更好的信号完整性，通常会大于缺点。然而，设计复杂性增加和潜在的返回路径问题等挑战意味着它不是一个放之四海而皆准的解决方案。

通过仔细规划拆分、使用过滤组件并遵循隔离电源域的最佳实践，您可以确保您的设计可靠地执行。无论您是在高速系统还是噪声敏感应用中工作，了解何时以及为何分配 PCB 功率是成功的关键。评估您的项目需求，模拟潜在问题，并选择平衡性能与实用性的方法。
