4层板顶层和底层是否需要敷地？关键看这3点

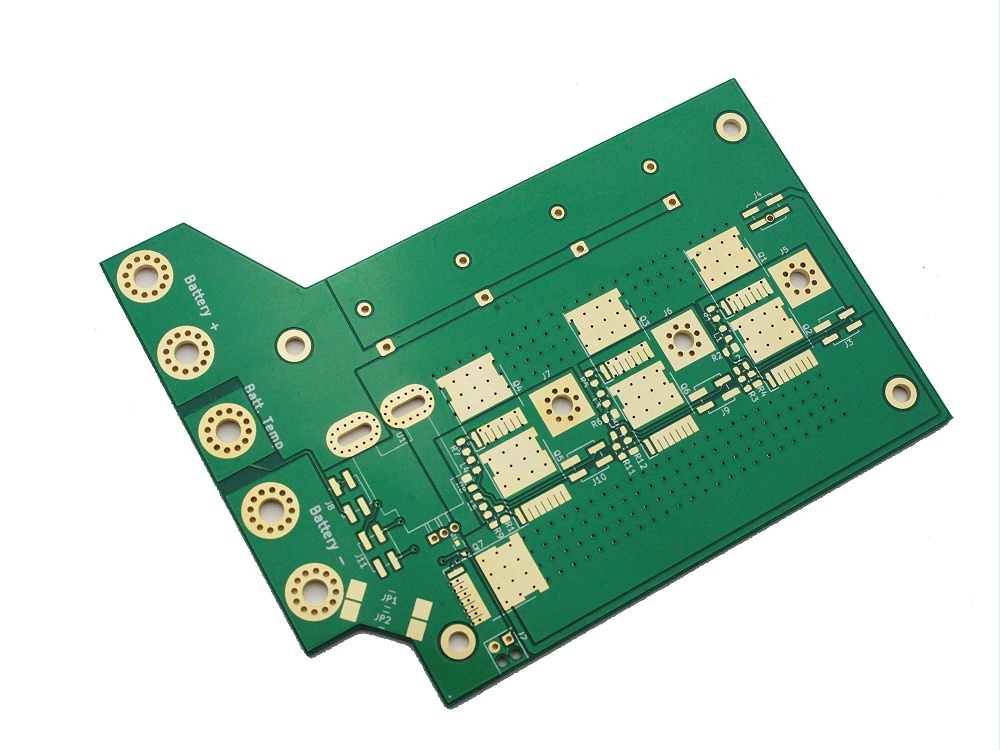

4 层板的顶层和底层敷地（即铺设大面积接地铜皮）能带来三大关键收益，PCB 批量厂家的测试数据给出了量化结果：

电磁屏蔽的 “隔离屏障”。在 100MHz 以上高频场景中，顶层敷地能使信号辐射降低 15dBμV/m（从 50dBμV/m 降至 35dBμV/m）。例如，4 层板上的 2.4GHz 蓝牙天线若在周围敷地（距离天线边缘 0.5mm），抗干扰能力提升 3 倍，通信距离从 8 米延长至 10 米。这是因为接地铜皮能吸收辐射能量，如同 “电磁海绵” 减少信号外泄与外界干扰。

信号回流的 “捷径通道”。高频信号的回流路径遵循 “最小阻抗原则”，顶层敷地能为表层信号提供就近的回流路径（长度缩短 50%），使信号完整性提升 20%。PCB 批量厂家的仿真显示，未敷地的 100MHz 信号在 10cm 传输后，反射损耗从 - 25dB 恶化至 - 18dB，而敷地后能保持 - 23dB，眼图张开度增加 15%。

散热效率的 “辅助提升”。顶层和底层的接地铜皮（厚度 1oz）能增加 30% 的散热面积，在功率器件（如 1W LED）下方敷地，可使温度降低 5-8℃。某 4 层电源板的测试显示，敷地后的 MOS 管温度从 75℃降至 68℃，远超中间接地层的散热贡献（仅降低 2℃）。

4 层板顶层和底层是否敷地，需根据信号频率、布线密度和可靠性要求决定，PCB 批量厂家总结出清晰的场景边界：

高频场景（＞100MHz）：必须局部敷地。当顶层 / 底层存在 2.4GHz 蓝牙、100Mbps 以太网等高频信号时，需在信号周围敷地（距离≤3 倍线宽），并通过每隔 5mm 的接地过孔与中间接地层连接，形成 “屏蔽腔”。例如，智能路由器的 4 层 PCB 中，顶层的 5GHz WiFi 天线周围 3mm 内全敷地，配合 10 个接地过孔，信号传输距离提升 20%，抗干扰能力从 10V/m 增至 20V/m。PCB 批量厂家的统计显示，高频场景不敷地会导致 EMC 测试通过率从 90% 降至 60%。

低频高密度场景（＜50MHz 且布线密度＞150 点 /cm2）：建议不敷地。在单片机控制板等低频设备中，若顶层元器件密集（如每 cm2 有 10 个以上 0402 封装器件），敷地会导致布线通道被挤压，交叉跳线增加 40%，反而降低可靠性。某家电控制板的案例显示，取消顶层敷地后，布线完成率从 85% 提升至 100%，生产良率从 92% 升至 97%，且因低频信号对回流路径不敏感，性能无明显差异。

低频低密场景（＜50MHz 且布线密度＜100 点 /cm2）：建议全局敷地。在传感器模块、电源适配器等元器件稀疏的 4 层板中，顶层和底层全局敷地（铜皮覆盖率＞70%）能提升机械强度（抗弯曲强度增加 15%），并减少潮湿环境下的绝缘电阻下降（从 101?Ω 降至 10?Ω 的时间延长 1 倍）。PCB 批量厂家的老化测试显示，全局敷地的 4 层板在 85℃/85% RH 环境中，6 个月后的铜箔腐蚀面积＜0.5%，是未敷地的 1/3。

即使需要敷地，错误的方法也会适得其反，PCB 批量厂家的工艺规范强调三个要点：

接地过孔的 “密集连接”。顶层 / 底层敷地必须通过足够多的过孔与中间接地层连接（每 cm2 至少 4 个 0.3mm 过孔），否则会形成 “接地孤岛”—— 孤岛区域的接地电位比主地高 50mV，反而成为干扰源。某测试显示，过孔间距从 5mm 增至 10mm 时，2.4GHz 信号的串扰从 - 60dB 恶化至 - 45dB，与未敷地效果接近。

敷地与信号的 “安全距离”。敷地铜皮与信号线的间距需≥2 倍线宽（0.2mm 线宽对应 0.4mm 间距），避免形成 “微带线阻抗突变”。PCB 批量厂家的阻抗测试显示，间距过小时，50Ω 信号线的阻抗偏差会从 ±5% 扩大至 ±10%，导致信号反射增加。

避开高电压区域。在电源板的高压区（＞50V），顶层敷地会增加爬电距离不足的风险（需保持≥0.5mm 间距），建议局部挖空铜皮。某 12V 转 220V 逆变器的 4 层 PCB，通过在高压焊点周围挖空 3mm 敷地，爬电距离从 0.4mm 增至 0.8mm，满足安全标准（≥0.6mm）。

4 层板的敷地设计需考虑量产可行性，PCB 批量厂家的建议如下：

敷地比例的 “工艺友好”。顶层 / 底层的敷地铜皮覆盖率控制在 30%-70%，过高（＞80%）会导致蚀刻不均（线宽误差增加 0.01mm），过低（＜20%）则可能在层压时产生气泡（气泡率从 0.5% 升至 3%）。

接地过孔的 “标准化”。采用 0.3mm 孔径（最常用规格），比 0.2mm 过孔的加工良率高 15%（98% vs 83%），且能兼容大多数 PCB 批量厂家的钻孔设备，避免因特殊规格增加成本。

4 层板顶层和底层的敷地决策，本质是 “信号需求” 与 “工艺限制” 的平衡。PCB 批量厂家的经验显示，高频场景的局部敷地、低频高密度的不敷地、低频低密的全局敷地，是经过量产验证的最优解。对于工程师而言，关键是根据信号频率和布线密度划清边界 —— 既不盲目敷地增加设计难度，也不因忽视敷地导致性能不达标。通过与 PCB 批量厂家协同优化敷地比例和过孔布局，能在保证性能的同时，控制量产良率与成本，这正是 4 层板设计的实用智慧。
