为工业自动化应用选择合适的PCB材料

来源：时间: 2025/07/24 14:59:00 阅读: 160

为工业自动化应用选择正确的 PCB 材料对于确保苛刻环境中的可靠性、耐用性和性能至关重要。工业自动化系统通常在恶劣条件下运行，包括高温、化学品暴露和机械应力。印刷电路板（PCB）中使用的材料必须承受这些挑战，同时保持电气完整性。在这份综合指南中，我们将探讨选择专为工业用途量身定制的 PCB 材料的关键考虑因素，重点关注耐高温性、化学耐久性等特性，以及 FR-4 和其他先进层压板等流行选项之间的比较。

无论您是为工厂控制系统、机器人还是重型机械设计 PCB，了解材料特性都可以发挥重要作用。让我们深入探讨为工业控制和自动化选择 PCB 基材的基本因素。

为什么PCB材料选择对工业自动化很重要

在工业自动化中，PCB 是控制系统、传感器和通信设备的支柱。这些应用需要能够应对极端条件而不会失效的材料。材料选择不当会导致电路故障、信号丢失，甚至安全隐患。例如，工厂机器人中暴露在高温和振动中的 PCB 需要高玻璃化转变温度（Tg）和低热膨胀系数（CTE），以防止翘曲或分层。

选择正确的 PCB 材料可确保使用寿命、降低维护成本并提高系统可靠性。通过正确的选择，您可以避免工业环境中常见的热击穿或化学腐蚀等问题。让我们分解一下工业用途需要考虑的关键材料特性。

工业自动化控制系统中的PCB

工业用途的关键 PCB 材料特性

在评估工业应用的 PCB 材料时，多种特性在决定性能方面起着至关重要的作用。下面，我们将讨论工业自动化需要优先考虑的最重要特征。

1. 热稳定性和耐高温性

工业自动化设备通常在高温环境中运行，例如靠近机械或室外环境。用于自动化的高温PCB材料必须具有较高的Tg，这表示材料从刚性状态转变为橡胶状态的温度。例如，标准 FR-4 材料的 Tg 通常约为 130-140°C，这可能不足以满足极端条件。高 Tg FR-4（Tg 为 170-180°C）或聚酰亚胺（Tg 高于 250°C）等先进材料更适合超过 150°C 的温度。

此外，导热系数（TC）对于散热至关重要。具有较高 TC 的材料，例如金属芯 PCB（通常是铝基，TC 为 1-2 W/mK，而 FR-4 为 0.3 W/mK），可防止电机控制器等功率密集型应用过热。

2、PCB层压板的耐化学性

工业环境经常使 PCB 暴露于油、溶剂和清洁剂等化学物质中。PCB 层压板的耐化学性确保电路板不会随着时间的推移而退化或失去功能。聚四氟乙烯（PTFE）等材料具有出色的耐腐蚀性物质性能，使其成为恶劣化学品暴露的理想选择。相比之下，FR-4 等标准环氧基层压板在接触腐蚀性化学品时可能会吸收水分或降解，从而导致短路或材料击穿。

对于化工厂或船舶自动化中的应用，请考虑使用带有保护涂层或固有抗蚀基板的层压板，以延长 PCB 的使用寿命。

3. 机械强度和耐用性

工业自动化系统经常面临振动、冲击和机械应力。PCB材料必须具有高抗拉强度和剪切强度，以避免开裂或分层。FR-4 由编织玻璃和环氧树脂制成，具有良好的机械稳定性，抗拉强度约为 310 MPa。然而，对于更坚固的应用，G-10（另一种玻璃环氧树脂层压板）或陶瓷填充基材等材料在物理应力下具有卓越的耐用性。

4. 电气性能

介电常数（Dk）和耗散因数（Df）等电气特性对于维持自动化系统中的信号完整性至关重要。较低的 Dk（例如，PTFE 为 2.1，而 FR-4 为 4.5）支持高频信号，这在现代工业通信协议中很常见。同样，较低的 Df 可以减少信号损失，确保控制系统中可靠的数据传输。

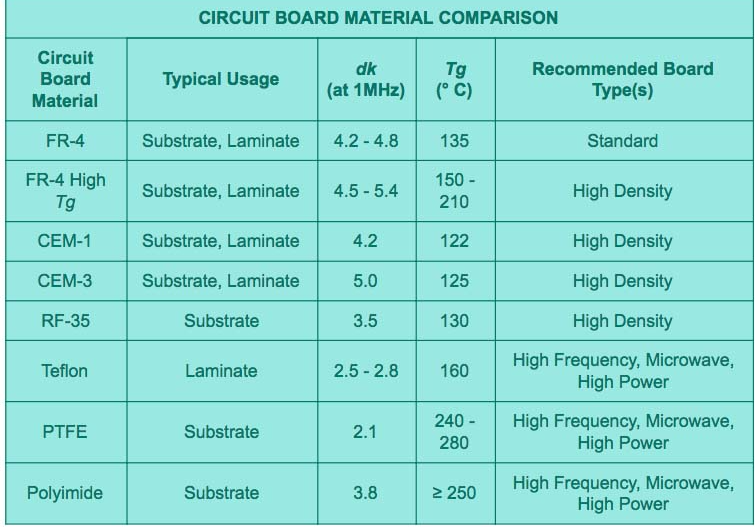

工业用PCB材料性能比较

选择工业控制的PCB基材

为工控 PCB 选择合适的基材涉及平衡性能、成本和环境要求。以下是指导您的决策过程的关键步骤：

第 1 步：评估作条件

首先评估 PCB 的运行环境。它会面临高温、潮湿或化学品暴露吗？例如，钢厂控制系统中的 PCB 需要耐高温性（Tg > 170°C）和低 CTE（低于 15 ppm/°C）来处理热循环。绘制这些条件有助于缩小材料选择范围。

第 2 步：定义电气要求

确定应用的电气需求。高频工业通信系统，例如使用 5G 进行物联网集成的系统，需要 Dk 低于 3.0 的低损耗材料。另一方面，电源控制系统优先考虑热管理而不是信号速度，倾向于金属芯或陶瓷基板。

第 3 步：考虑成本和可用性

虽然聚酰亚胺或聚四氟乙烯等先进材料具有卓越的性能，但它们的成本更高。对于要求不高的应用来说，标准 FR-4 通常是一个经济实惠的选择，每平方英尺的成本比特种层压板低约 30-50%。平衡性能需求与预算限制，以优化您的选择。

第 4 步：测试兼容性

在最终确定材料之前，在实际条件下对 PCB 进行原型设计和测试。此步骤可确保所选材料能够承受工业自动化应用的特定应力，避免以后进行昂贵的重新设计。

用于工业自动化的 FR-4 与其他 PCB 材料的比较

FR-4 因其经济实惠和多功能性而成为使用最广泛的 PCB 材料，但它如何与其他工业自动化选项相比？让我们将 FR-4 与高 Tg FR-4、聚酰亚胺、PTFE 和金属芯基板等替代品进行比较。

FR-4：标准选择

FR-4 由玻璃编织和环氧树脂组成，具有阻燃性，并具有良好的电气和机械性能平衡。Tg为130-140°C，Dk为4.5，成本低，适用于许多工业控制应用。然而，其局限性包括在高频（Df 为 0.02）下性能较差以及对极端高温的热阻有限。

高 Tg FR-4：增强的热性能

对于需要更好耐热性的应用，高 Tg FR-4（Tg 为 170-180°C）是升级版。它保持了标准FR-4的成本效益，同时提高了热循环的稳定性，使其适用于中等高温自动化任务。然而，其电气性能仍然与标准 FR-4 相似，限制了其在高频系统中的使用。

聚酰亚胺：极热和柔韧性

聚酰亚胺材料在高温环境下表现出色，Tg超过250°C，耐化学性优异。它们也很灵活，非常适合紧凑的工业设计。然而，它们的 Dk（约 3.5）仍然高于高频应用的理想水平，而且它们的成本明显高于 FR-4——通常是单位面积价格的 2-3 倍。

PTFE：耐高频和耐化学性

PTFE基层压板因其低Dk（2.1）和Df（0.0003）而成为高频工业自动化系统的首选。它们还耐化学品和湿气，非常适合恶劣环境。与 FR-4 或聚酰亚胺相比，它们的成本高且机械强度较低，这使得它们不太适合振动重的应用。

金属芯 PCB：卓越的散热性能

金属芯 PCB，通常是铝基的，专为热密集型应用而设计，例如自动化中的电源控制器。TC 为 1-2 W/mK，它们的散热效果远优于 FR-4。然而，它们更重、更昂贵，并且由于 Dk 较高而不适合高频信号。

FR-4与其他PCB材料在工业自动化中的比较

自动化中高温PCB材料的特殊注意事项

高温环境在工业自动化中很常见，从汽车制造到能源工厂。在选择用于自动化的高温PCB材料时，请关注以下因素：

耐热循环性：材料必须经受反复加热和冷却而不会开裂。寻找低 CTE 值（例如，聚酰亚胺在 12-14 ppm/°C 与 FR-4 在 14-18 ppm/°C）。
长期可靠性：高 Tg 材料可防止随着时间的推移而降解，确保 24/7 运营中的一致性能。
散热：将高 Tg 基板与散热器或金属芯设计配对，适用于超过 150°C 的应用。

对于石油和天然气勘探设备等极端情况，氧化铝（Tg > 300°C）等陶瓷基材可提供无与伦比的热稳定性，但成本较高。
