高密度PCB中堆叠过孔的终极指南

来源: 时间: 2025/07/28 15:31:00 阅读: 133

如果您正在深入研究高密度印刷电路板 (HDI PCB) 的世界,您可能遇到过“堆叠过孔”一词。但它们到底是什么,为什么它们在现代电子设计中如此重要?


堆叠过孔的核心是 HDI PCB 中的垂直互连结构,其中多个过孔相互堆叠以连接电路板的不同层。该技术节省了空间,提高了信号完整性,并能够创建更小、更复杂的设备。现在,让我们探讨堆叠过孔的详细信息,包括它们的优点、挑战和最佳实践。



HDI PCB 中的堆叠过孔是什么?

堆叠过孔是高密度互连 (HDI) PCB 的一个关键特征,旨在将更多功能打包到更小的空间中。与贯穿电路板的传统通孔不同,堆叠过孔由仅连接特定层的较小微孔组成。这些微孔直接放置在彼此之上,形成一个“堆栈”,允许在多层板中进行高效布线。


在堆叠过孔结构的 HDI PCB 中,微孔通常填充导电材料(通常是铜),以确保可靠的电气连接。这种设计对于空间有限且性能至关重要的智能手机、平板电脑和医疗设备等复杂设备特别有用。

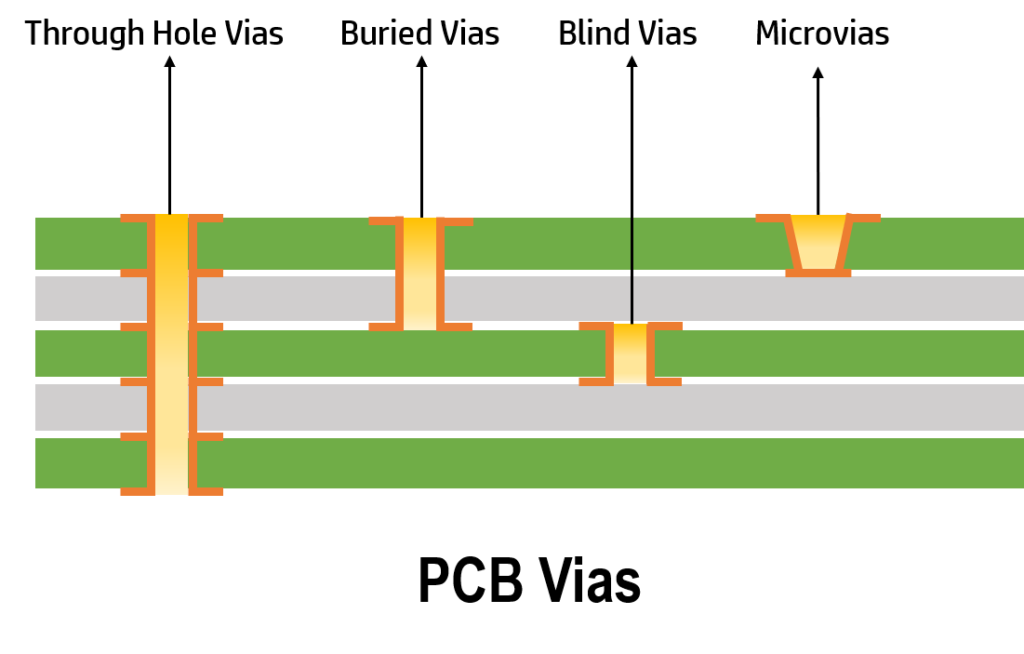

HDI PCB 的横截面带有用于层互连的堆叠过孔。



为什么在高密度 PCB 中使用堆叠过孔?

堆叠过孔具有多种优点,使其成为现代 PCB 设计的首选。以下是工程师选择这项技术的一些主要原因:

  • 节省空间:通过堆叠过孔,您可以减少电路板的占地面积,从而实现更紧凑的设计。这对于可穿戴设备等应用至关重要,因为每一毫米都很重要。

  • 提高信号完整性:堆叠过孔最大限度地减少了信号路径的长度,从而降低了阻抗和信号损耗。对于在 1 GHz 以上频率下运行的高速信号,这可以显着提高性能。

  • 更高的层密度:堆叠过孔可实现多层之间的连接,而无需更大的通孔过孔,支持单板中具有 8、10 甚至更多层的设计。

  • 增强的设计灵活性:通过堆叠过孔,设计人员可以更有效地布线,避免密集布局中的拥塞。

然而,虽然堆叠过孔带来了许多好处,但它们也带来了挑战,例如制造复杂性和成本增加,我们将在本指南后面讨论。



堆叠过孔设计指南:HDI PCB 的最佳实践

使用堆叠过孔进行设计需要仔细规划,以确保功能和可制造性。以下是将 HDI PCB 堆叠过孔结构纳入您的设计时应遵循的一些关键准则:

1. 了解您的层叠层

在放置堆叠过孔之前,请绘制出 PCB 的层叠层。确定需要连接多少层以及过孔的放置位置。例如,常见的HDI叠层可能包括2+N+2层,其中“N”代表核心层,附加层由微孔构成。确保仅在必要时使用堆叠过孔,以避免使设计过于复杂。

2. 优化过孔尺寸和纵横比

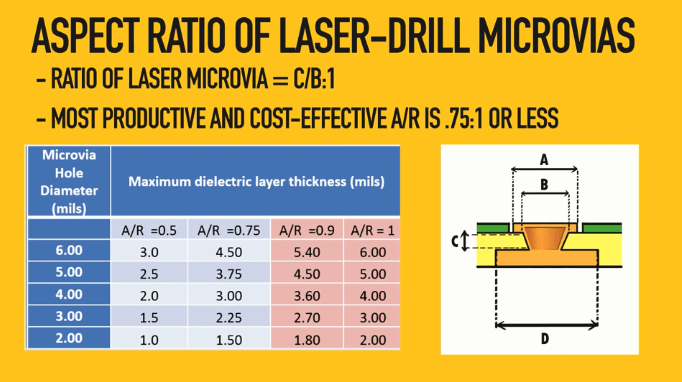

堆叠结构中使用的微孔直径通常为 0.1 毫米至 0.15 毫米。保持纵横比(深度与直径)为 1:1 或更小,以确保制造过程中可靠的电镀。例如,直径为 0.1 毫米的微孔深度不应超过 0.1 毫米,以避免铜填充不完整等问题。

3. 正确对齐堆叠的过孔

堆叠过孔之间的未对准会导致连接失败。使用精确的设计工具确保堆栈中的每个过孔与其下方的过孔完美对齐。现代设计软件通常包括通过对齐检查和防止布局过程中出现错误的功能。

4. 考虑信号完整性

对于高速设计,堆叠过孔会引入寄生电容和电感,从而影响信号完整性。将堆叠高度保持在最小值(例如,堆叠中不超过 2-3 个过孔)以减少这些影响。此外,将接地层放置在高速信号附近,以尽量减少干扰。

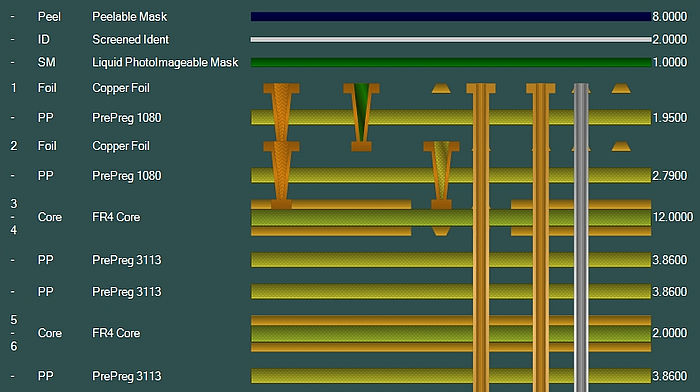

HDI 堆叠过孔的 PCB 层叠层图。



堆叠通过制造过程:它们是如何制造的?

HDI PCB 中堆叠过孔的制造工艺比传统的通孔过孔更复杂。它涉及多个步骤以确保精度和可靠性。以下是堆叠过孔制造过程的简化概述:

1. 层层堆积

HDI PCB 采用顺序层压工艺构建。一次添加一层薄薄的介电材料和铜以形成多层结构。每一层都经过仔细对齐,以确保过孔的正确放置。

2. 微孔钻孔

微孔是使用激光钻孔创建的,可以加工直径小至 0.1 毫米的精确孔。激光钻孔比机械钻孔更受欢迎,因为它可以产生更清洁、更准确的孔,而不会损坏周围材料。

3. 镀铜和填充

钻孔后,微孔镀铜以建立电气连接。在堆叠过孔设计中,过孔通常填充铜,以提供牢固的连接并防止可能削弱结构的空隙。此步骤对于确保长期可靠性至关重要。

4. 堆叠和层压

一旦微孔形成并填充,就会在顶部层压额外的层,并对每个过孔堆栈重复该过程。精度是避免错位的关键,错位可能导致开路或连接不良。

HDI PCB 制造中微孔的激光钻孔工艺。




堆叠通孔可靠性:挑战和解决方案

虽然堆叠过孔具有许多优点,但如果设计或制造不当,它们的可靠性可能会成为一个问题。以下是与堆叠过孔可靠性相关的一些常见挑战,以及解决这些挑战的解决方案:

1. 热应力

在运行过程中,PCB 会受到温度变化的影响,从而导致热膨胀。堆叠过孔由于体积小、结构多层,在热应力作用下更容易开裂。为了缓解这种情况,请在介电层和铜层中使用具有相似热膨胀系数 (CTE) 的材料。例如,选择 CTE 接近 17 ppm/°C(铜的 CTE)的介电材料可以减少应力。

2. 铜填充缺陷

堆叠过孔中的铜填充不完整或空隙会导致连接薄弱并最终失效。制造商经常使用先进的电镀技术和 X 射线检测来检测和防止空隙。作为设计人员,请确保过孔纵横比在建议的范围内,以促进正确填充。

3. 错位问题

堆栈中未对准的过孔可能会导致电气连接不良。这通常是一个制造问题,但设计人员可以通过提供清晰的设计文件并指定过孔放置的严格公差(例如,±0.05 mm)来提供帮助。

通过应对这些挑战,您可以显着提高 HDI PCB 设计中堆叠过孔的可靠性。始终与您的制造合作伙伴密切合作,以确保设计规范可行并符合他们的能力。



通过成本分析堆叠:它们值得投资吗?

在 HDI PCB 中使用堆叠过孔时最大的考虑因素之一是成本。虽然它们能够实现更小、更强大的设计,但它们也增加了制造费用。让我们分解影响堆叠过孔成本的因素,并帮助您确定它们是否值得投资。


影响堆叠过孔成本的因素

  • 层数:更多的层意味着更多的连续堆积步骤,从而增加了材料和劳动力成本。例如,具有堆叠过孔的 10 层 HDI 板的成本可能比具有更简单过孔结构的 6 层板高出 30-50%。

  • 微孔复杂性:堆叠过孔需要精确的激光钻孔和铜填充,这比传统的机械钻孔更昂贵。过孔越小(例如,0.1 mm 与 0.2 mm),由于公差更严格,成本就越高。

  • 材料选择:能够承受热应力并支撑精细特征的高性能材料通常价格非常昂贵。例如,使用先进的介电材料可以使总体成本增加 10-20%。

  • 体积和产量:小批量生产的单位成本更高,因为设置成本分散在更少的电路板上。此外,由于制造缺陷,具有堆叠过孔的复杂设计可能会降低良率,从而进一步推高成本。

平衡成本和性能

虽然堆叠过孔可能成本高昂,但它们通常通过实现更小、更高效的设计来提供价值。对于航空航天或医疗设备等高端应用,性能优势通常超过增加的费用。然而,对于成本敏感的项目,请考虑交错过孔(过孔偏移而不是堆叠)等替代方案,以降低复杂性并节省制造成本。

HDI PCB 中堆叠过孔与交错过孔的成本比较表。



堆叠过孔在现代电子中的应用

堆叠过孔广泛用于需要紧凑、高性能电子设备的行业。一些常见的应用包括:

  • 消费电子产品:智能手机、平板电脑和可穿戴设备依靠带有堆叠过孔的 HDI PCB 将强大的组件安装到狭小的空间中。

  • 汽车系统:高级驾驶辅助系统 (ADAS) 和信息娱乐单元使用堆叠过孔实现可靠、高速的信号传输。

  • 医疗器械:便携式诊断工具和植入式设备受益于堆叠过孔设计的紧凑尺寸和可靠性。

  • 航空航天和国防:带有堆叠过孔的高密度互连支持卫星和军事设备中使用的复杂、关键任务的电子设备。

这些应用凸显了堆叠过孔在突破电子设计界限方面的多功能性和重要性。



与制造商合作进行堆叠过孔设计的技巧

堆叠过孔的成功实施需要与您的 PCB 制造商密切合作。以下是一些确保流程顺利进行的提示:

  • 分享详细设计文件:提供清晰、准确的设计文件,包括过孔规格、层叠层详细信息和材料要求。

  • 尽早讨论能力:并非所有制造商都拥有处理复杂堆叠过孔设计的设备或专业知识。在完成设计之前,请确认它们的功能,例如最小过孔尺寸和堆叠限制。

  • 请求可制造性设计 (DFM) 反馈:许多制造商提供 DFM 审查,以在生产开始之前识别设计中的潜在问题,例如通过对齐或纵横比问题。

  • 测试计划:与您的制造商合作建立测试协议,例如用于空隙检测的 X 射线检测,以确保堆叠过孔的可靠性。



掌握堆叠过孔以实现 HDI PCB 的成功

堆叠过孔改变了高密度 PCB 领域的游戏规则,可实现更小、更快、更强大的电子设备。通过遵循本堆叠过孔设计指南中概述的最佳实践,您可以优化堆叠过孔布局的 HDI PCB,以提高性能和可制造性。虽然必须仔细管理可靠性和成本等挑战,但堆叠过孔的优势通常使其成为尖端应用的值得选择。
