重铜PCB设计：克服热挑战

设计重铜 PCB 是处理高功率应用的有效方法，但热管理是必须解决的关键挑战。如何克服重铜 PCB 中的热量积聚？答案在于战略设计技术，例如使用热通孔、优化铜厚度以及采用有效的冷却方法。在这篇博文中，我们将深入探讨重铜 PCB 热管理的世界，探索实用的散热和冷却解决方案，以确保要求苛刻的应用中的可靠性和性能。

什么是重铜 PCB 以及为什么热管理很重要

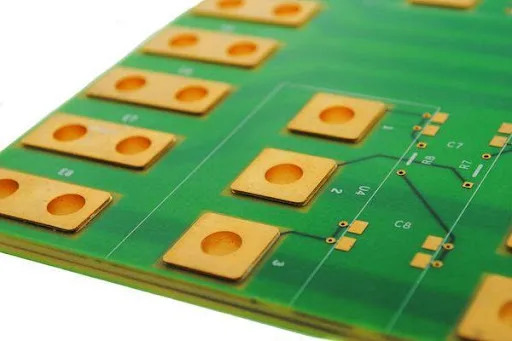

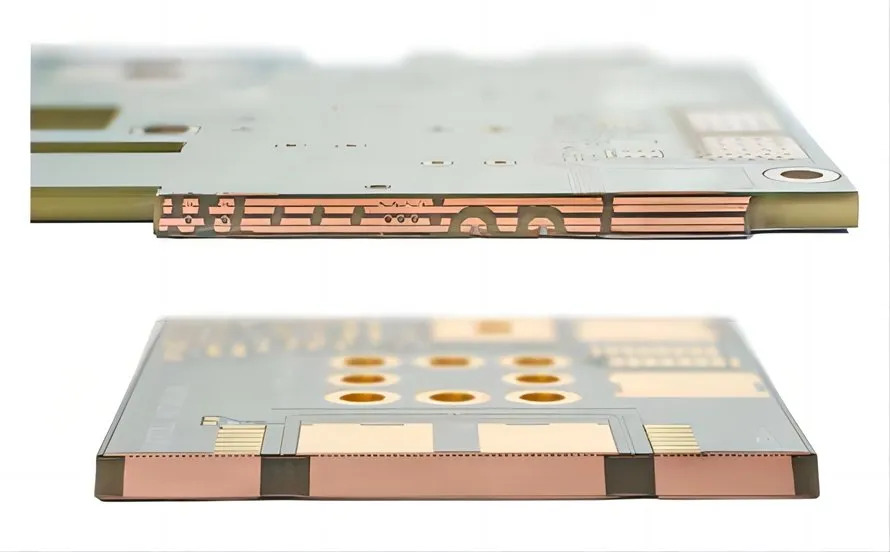

重铜 PCB 是铜厚度明显高于标准板的印刷电路板，通常范围为 3 盎司/英尺 2 至 20 盎司/英尺 2 或更多。这些板用于电源、汽车电子和工业设备等高功率应用，可处理大电流和电压。虽然较厚的铜增强了载流能力和耐用性，但它也会因电阻损耗而产生大量热量。

如果没有适当的重铜 PCB 热管理，过多的热量会导致组件故障、使用寿命缩短和性能下降。有效的散热对于保持电路板的完整性并确保在高功率条件下安全运行至关重要。让我们探讨一下管理这些专用板热量的核心挑战和解决方案。

重铜 PCB 设计中的关键热挑战

由于其设计和应用，重铜 PCB 面临着独特的热挑战。了解这些问题是实施有效重铜 PCB 散热解决方案的第一步。

1. 电流增加导致高热量

较厚的铜层允许重型铜 PCB 承载更高的电流，在某些应用中通常超过 50 安培。然而，当电流流过铜时，会发生电阻加热，公式为 P = I2R，其中 P 是耗散的功率（热量），I 是电流，R 是电阻。即使铜的电阻较低，在高电流下产生的热量也会很大，如果管理不当，会导致温度升高比环境水平高出 30°C 或更多。

2. 密闭空间内散热有限

许多大功率应用需要紧凑的设计，几乎没有热量自然逸出的空间。如果没有足够的重铜 PCB 冷却，可能会形成热点，尤其是在 MOSFET 或电感器等功率元件附近，局部温度可能超过 100°C，从而存在热失控或焊点故障的风险。

3. 热膨胀和机械应力

热量导致 PCB 中的材料以不同的速率膨胀，这种现象称为热膨胀。铜和基板材料（通常是 FR-4）具有不同的热膨胀系数 （CTE），铜约为 17 ppm/°C，FR-4 约为 14-18 ppm/°C。 这种不匹配会产生机械应力，可能导致在重复的热循环中分层或开裂。

应对这些挑战需要结合专注于重铜 PCB 热管理的设计策略。让我们看看散热和保持最佳性能的最有效技术。

重铜 PCB 热管理的有效策略

重铜 PCB 的散热设计涉及多种方法，从材料选择到布局优化。以下是应对热挑战的行之有效的方法。

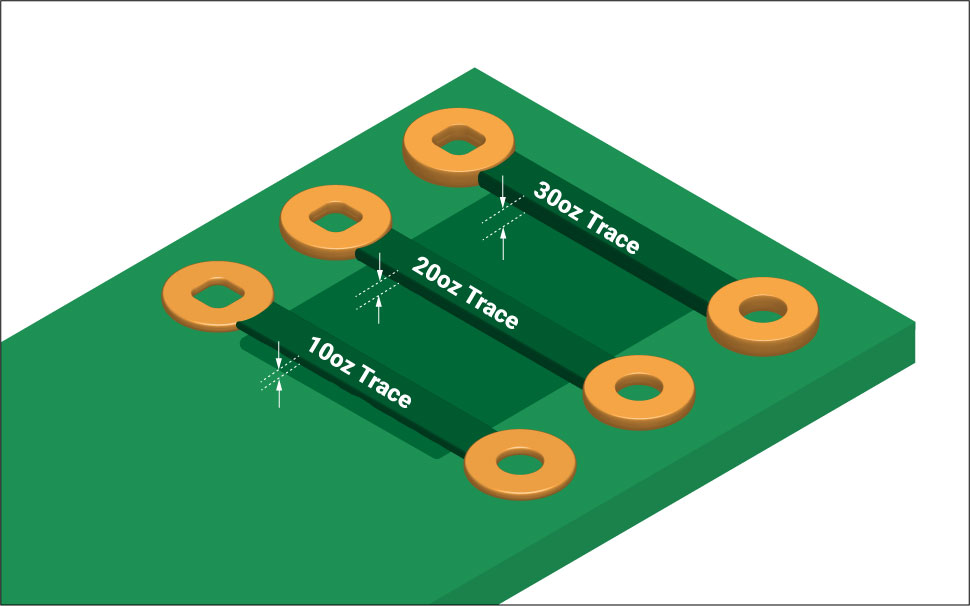

1. 优化铜厚度以实现热量分布

虽然较厚的铜可以处理更高的电流，但如果分布不当，它也会集中热量。一种平衡的方法是使用根据当前要求量身定制的铜厚度——对于许多大功率设计，铜厚度通常为 6 盎司/英尺 2 至 10 盎司/英尺。将铜分布在更宽的走线或平面上有助于更均匀地分布热量，从而减少热点。例如，与相同厚度的较窄走线相比，10 盎司/英尺2 的铜平面可以将热阻降低多达 20%。

2. 合并重铜 PCB 热通孔

热通孔是小的电镀通孔，可将热量从 PCB 的一层传递到另一层，通常连接到散热器或接地层。在重铜 PCB 设计中，热通孔对于将热量从高功率组件中转移出去至关重要。典型的热通孔阵列可能包括每平方英寸 10-20 个通孔，每个通孔直径为 0.3 毫米至 0.5 毫米，填充导电材料以增强导热性。研究表明，在高功率设置中，热通孔可以将元件温度降低 15-25°C。

设计热通孔时，请将它们直接放置在发热组件下方或附近。确保它们连接到内层或底层的大铜平面，以最大限度地散热。但是，避免过度使用过孔，因为如果间距不当，它们会增加制造成本并可能削弱电路板的结构。

3. 使用高导热材料

基板材料的选择对重铜PCB散热起着很大的作用。标准FR-4的导热系数约为0.3 W/m·K，对于大功率设计来说是不够的。改用导热系数为 1.5-3 W/m·K 或更高的铝背衬基板或陶瓷基材料等材料可以显着改善传热。对于极端情况，带有铝或铜芯的金属芯 PCB （MCPCB） 的导热性高达 200 W/m·K，使其成为重铜 PCB 冷却的理想选择。

4. 添加散热器和外部冷却解决方案

对于被动散热不足的应用，外部冷却解决方案变得必要。散热器由铝或铜制成，可以连接到 PCB 或直接连接到组件上以吸收和散热。精心设计的散热器可以将组件温度降低 20-40°C，具体取决于其表面积和气流。在重铜 PCB 设计中，确保散热器热连接到铜平面或热通孔，以实现最大效率。

在要求更高的环境中，可能需要风扇或液体冷却系统等主动冷却方法。虽然这些增加了复杂性和成本，但它们可以处理每个组件超过 100 W 的热负荷，使其适合工业或汽车应用。

5. 战略性组件布局和布局设计

重铜 PCB 的物理布局可以决定其热性能的成败。将发热组件彼此远离，以防止热量集中。将它们放置在热通孔或散热器附近以进行直接热传递。此外，避免将敏感组件（如微控制器）放置在温度可能超过其工作极限（通常为 85°C 至 125°C）的热区附近。

使用浇铜区域作为热平面将热量散发到整个板上。对于多层设计，将整层专用于接地层或电源层，并使用重铜充当散热器。与没有热平面的设计相比，这可以将电路板的整体温度降低 10-15°C。

重铜 PCB 冷却的先进技术

除了基础知识之外，先进技术还可以进一步增强重铜 PCB 设计的热性能，特别是对于尖端应用。

1. 嵌入式热管

热管是高效的传热设备，它使用液蒸气循环将热量从热点中移走。将微型热管嵌入厚铜 PCB 中可以针对高热产生的特定区域，在某些情况下可将温度降低多达 30%。虽然这种方法增加了设计复杂性和成本，但它非常适合传统散热器空间有限的紧凑型高功率系统。

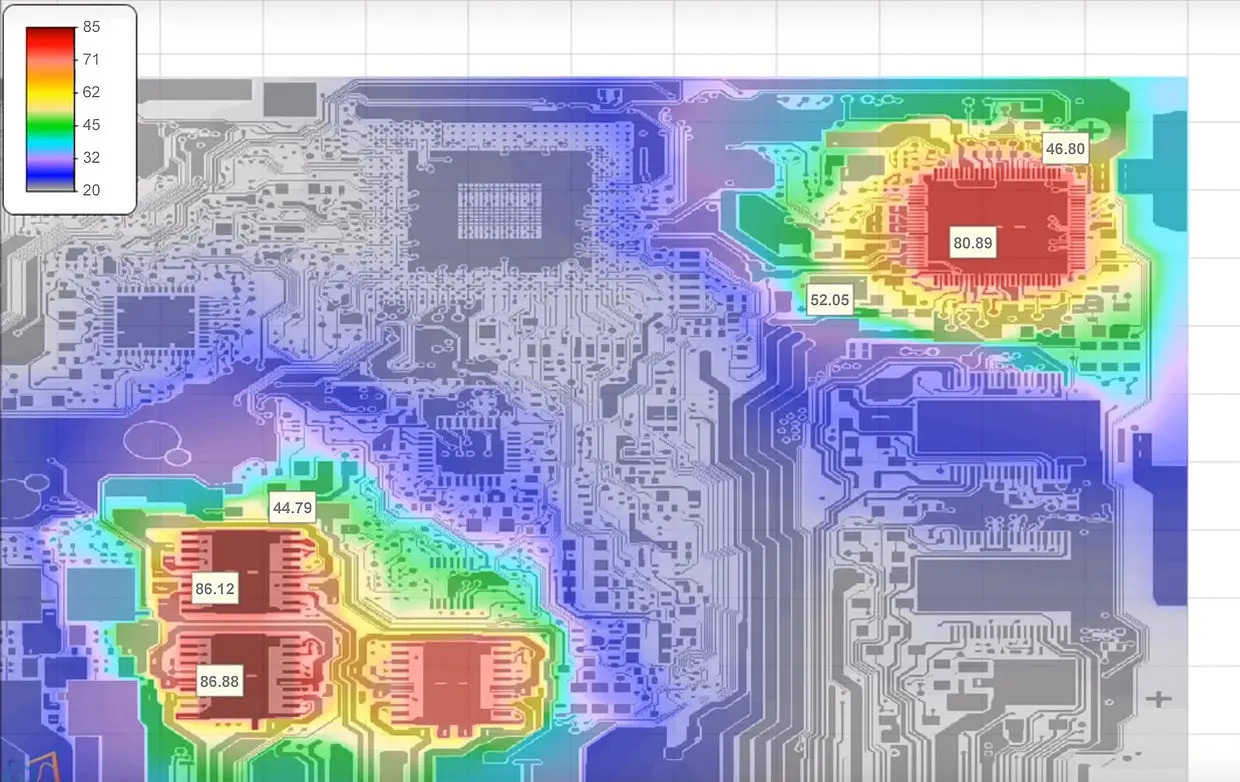

2. 热模拟与分析

在完成设计之前，使用热仿真软件对热分布进行建模并识别潜在的热点。工具可以模拟各种负载条件下的温升，使设计人员能够优化热通孔、铜平面和冷却解决方案。例如，仿真可能会显示组件在 50 W 负载下达到 110°C，从而促使添加更多热通孔或更大的散热器以使其低于 85°C。

实施散热解决方案的实用技巧

以下是一些可行的技巧，可确保在重铜 PCB 设计中成功管理热量：

• 在设计阶段的早期就从热预算开始。估计每个组件产生的热量（使用数据表或 P = I2R 等公式）并相应地规划耗散路径。

• 与您的 PCB 制造商合作，确认重铜厚度和热通孔的能力。并非所有制造商都能处理超过 10 盎司/英尺的铜2 或复杂的过孔阵列。

• 在真实条件下测试原型以验证热性能。使用红外热像仪检测热点并测量温度，确保它们保持在安全范围内（大多数组件通常低于 85°C）。

• 平衡成本和性能。虽然先进的材料和冷却解决方案改善了重铜 PCB 的热管理，但它们会显着增加生产成本。选择符合您应用需求的解决方案。

应对重铜 PCB 散热挑战

重铜 PCB 对于大功率应用是不可或缺的，但它们的热挑战也不容忽视。通过热通孔、优化的铜分布、高导电材料和外部冷却解决方案等技术专注于重铜 PCB 散热，设计人员可以确保可靠性和性能。嵌入式热管和热模拟等先进方法进一步增强了重铜 PCB 的冷却，特别是在苛刻的环境中。
