过孔纵横比对PCB热性能的影响

您是否正在为大功率 PCB 设计中的散热而苦苦挣扎？过孔纵横比（一个关键的设计因素）在 PCB 热管理中起着至关重要的作用。简而言之，过孔的纵横比（其深度与直径之比）直接影响热量从热部件中传递的效率。

PCB热管理和过孔简介

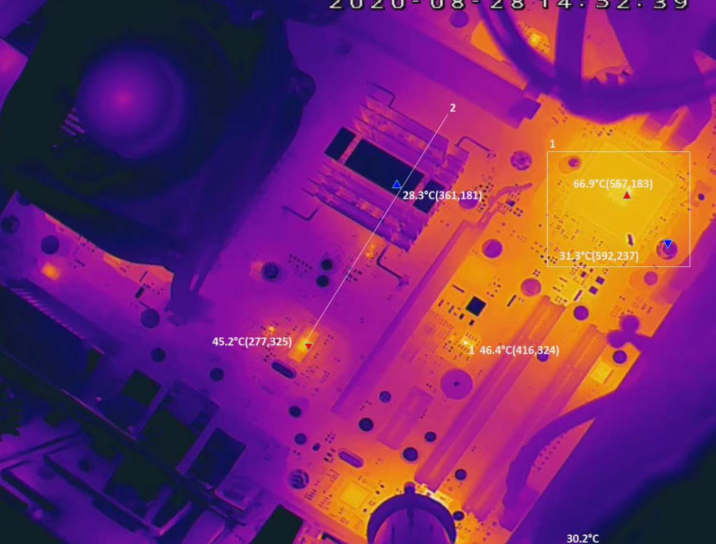

在电子领域，管理热量是重中之重，尤其是对于高功率 PCB 设计。由于功率晶体管、LED 和处理器等组件会产生大量热量，热管理不善可能会导致性能下降、组件故障，甚至安全隐患。解决此问题的最有效方法之一是使用热通孔——将热量从 PCB 表面传递到散热器或接地层的小型导电路径。

然而，并非所有过孔都是一样的。过孔纵横比定义为过孔的深度（或穿过电路板的长度）与其直径的比率，对散热有深远的影响。设计不当的纵横比可能会造成热瓶颈，而优化的纵横比可以显着提高电路板的热性能。让我们来分析一下为什么这很重要，以及如何在 PCB 热管理中利用它来发挥自己的优势。

什么是 Via 纵横比，为什么它很重要？

过孔纵横比是 PCB 设计中一个简单但关键的指标。它的计算方法是将过孔的深度（穿过电路板的延伸距离）除以其直径（孔的宽度）。例如，深 1.6 毫米、直径为 0.3 毫米的过孔的纵横比约为 5.3：1。该比率影响过孔的制造可行性和热性能。

在热管理方面，纵横比会影响过孔可以传导多少热量。由于热阻增加，高长宽比（长而窄）的过孔可能难以有效传递热量。另一方面，具有低纵横比（短而宽）的过孔通常可以更有效地导热，但可能会受到电路板厚度或设计限制的限制。了解这种平衡是优化大功率 PCB 设计中散热的关键。

此外，纵横比也会影响制造。高纵横比可能难以用铜电镀，导致电镀不完整或不均匀，从而进一步降低导热性。取得适当的平衡对于性能和可生产性至关重要。

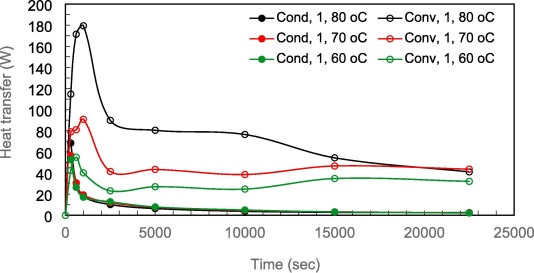

过孔纵横比如何影响散热

热通孔的工作原理是为热量从热元件移动到较冷的区域（例如接地层或散热器）提供低电阻路径。这种传热的效率在很大程度上取决于过孔的设计，包括其纵横比。它的工作原理如下：

• 热阻：较高的纵横比会增加热路径的长度，从而提高过孔的热阻。这意味着每单位时间可以流过它的热量更少。例如，假设材料和电镀相似，纵横比为 10：1 的过孔的热阻可能约为 50°C/W，而纵横比为 3：1 的过孔可能会降至 20°C/W。

• 镀铜质量：在制造过程中，高纵横比的过孔更难均匀地镀铜。不完全电镀会减少热传导的有效截面积，进一步影响性能。

• 散热：具有较低纵横比的过孔通常允许更好的热量在板层上扩散。这在多层板中尤为重要，因为热量需要到达内部铜平面进行散热。

对于组件可能耗散 10W 或更高的高功率 PCB 设计，这些因素可能会产生重大影响。设计不当的过孔纵横比可能会导致临界点的温升 30°C 或更多，从而使组件超出其安全工作极限（许多 IC 通常约为 85-125°C）。

优化PCB热管理的过孔纵横比

现在我们了解了通孔纵横比和散热之间的关系，让我们看看优化它以获得更好热性能的实用方法。这些策略对于从事高功率 PCB 设计的工程师特别有用，因为热量是一个持续的挑战。

1. 平衡纵横比与板厚

PCB 的厚度直接影响过孔纵横比。对于较厚的电路板（例如 2.4 毫米或更大），实现低纵横比需要更大的通孔直径，由于空间限制，这可能并不总是可行的。在这种情况下，请考虑使用多个较小的过孔而不是单个大过孔。例如，用四个 0.3 毫米的过孔替换单个直径为 0.5 毫米的过孔可以将热阻降低多达 40%，同时保持纵横比可控（大约 5：1 或更低）。

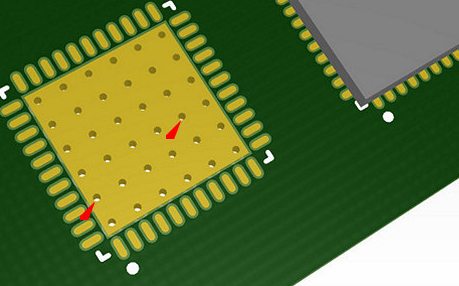

2. 将过孔阵列用于大功率组件

对于产生大量热量的元件，例如功率 MOSFET 或稳压器，请在元件导热垫的正下方或附近放置一系列热通孔。纵横比为 3：1 至 5：1 的过孔网格可以有效地将热量传递到接地层或散热器。研究表明，与相同总面积的单个过孔相比，3x3 栅格的过孔可以将热阻降低 50-60%。

3. 考虑过孔填充材料

一些设计受益于用环氧树脂或铜等导电材料填充热通孔。这可以降低热阻，特别是对于具有较高纵横比的过孔。填充过孔可以将传热提高多达 20%，但会增加制造成本。权衡项目的收益与预算。

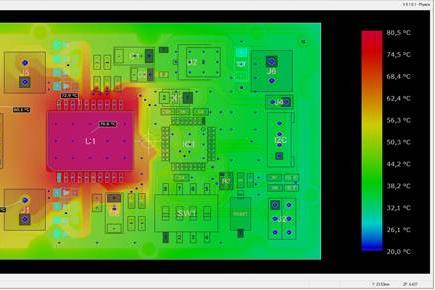

4. 模拟热性能

在完成设计之前，请使用热仿真工具对不同过孔纵横比的散热进行建模。这些工具可以预测关键点的温升，帮助您选择最佳的过孔尺寸和位置。例如，仿真可能会显示，将纵横比从 8：1 降低到 4：1 会将功率 IC 的结温从 110°C 降至 90°C，完全在安全范围内。

热通孔中过孔纵横比的挑战和局限性

虽然通过纵横比进行优化对于 PCB 热管理至关重要，但它并非没有挑战。以下是一些需要牢记的常见问题：

• 制造限制：大多数 PCB 制造工艺对纵横比都有限制，标准板通常约为 10：1。超出此范围可能会导致电镀不可靠，甚至通过故障，从而降低热性能。

• 空间限制：在密集封装的大功率 PCB 设计中，可能没有足够的空间来放置大直径过孔或阵列，迫使您使用更高的纵横比并接受减少的散热。

• 成本考虑：降低纵横比通常意味着增加过孔直径或添加更多过孔，这两者都会增加制造成本。平衡热需求与预算是一项持续的挑战。

了解这些限制有助于设定切合实际的期望并指导设计过程中的权衡。有时，将热通孔与其他散热方法（例如散热器或较厚的铜层）相结合可以补偿不太理想的纵横比。

大功率 PCB 设计和热管理的最佳实践

除了通过纵横比进行优化之外，高功率 PCB 设计中的有效热管理还需要采用整体方法。以下是一些额外的最佳实践，可确保您的电路板在压力下保持凉爽：

• 增加铜厚度：使用较重的铜层（例如 2 盎司或 3 盎司）来改善热量在整个整体的传播。与标准 30 盎司层相比，较厚的铜可以将热阻降低 50-1%。

• 集成散热器：将散热器直接连接到大功率组件或通过热通孔连接它们，以有效地带走热量。确保散热器下方的过孔具有优化的纵横比，以实现最大的热传递。

• 战略组件放置：将发热组件彼此远离，以避免产生热点。将热通孔均匀分布在这些组件周围，以平衡散热。

• 使用多层板：在多层设计中，将热通孔连接到内部接地层，以将热量传播到更大的区域。这可以将关键区域的温度降低 10-20°C。

通过将这些技术与仔细关注过孔纵横比相结合，您可以创建即使在苛刻的条件下也能可靠运行的高功率 PCB 设计。

掌握通孔纵横比以获得更好的 PCB 热性能

在高功率 PCB 设计中，热管理的每个细节都很重要。过孔纵横比虽然经常被忽视，但却是决定热通孔散热效果的关键因素。通过了解其对热阻、制造可行性和整体散热的影响，您可以做出明智的决策来优化您的设计。

无论您是在使用电源、LED 照明系统还是工业控制器，请记住，精心设计的通孔纵横比（通常在 3：1 到 5：1 的范围内）可以显着降低温度并提高可靠性。将其与其他热管理策略（例如过孔阵列、较重的铜和模拟）相结合，以确保您的 PCB 能够承受热量。
