过孔设计有哪些注意事项？焊环和孔径怎么选？

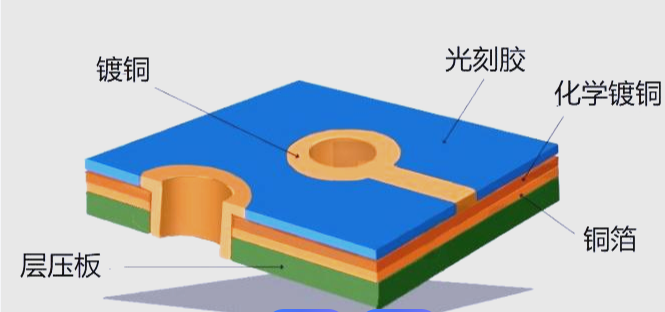

过孔的核心功能是实现多层 PCB 不同导电层之间的电气连接，同时承担部分机械固定作用（如辅助固定重型元器件）。从结构上看，过孔由三部分组成：钻孔（Drill Hole）、孔壁镀层（Plated Barrel） 和焊环（Annular Ring）。

其本质是 “垂直传输线”，在高频信号传输中，过孔会引入寄生电感（典型值 0.5-2nH）和寄生电容（0.1-0.5pF），这些参数随过孔尺寸增大而增加。因此，过孔设计需在 “连接可靠性”“信号完整性” 和 “工艺可行性” 之间找到平衡 —— 既保证钻孔和镀层质量，又尽量减小对高速信号的影响。

焊环和孔径是过孔设计的核心参数，需根据 PCB 厚度、铜箔厚度和制造工艺确定：

孔径指钻孔的直径，决定了过孔的导通能力和寄生参数：

• 标准选型：常规 PCB（板厚 1.6mm）推荐最小孔径为 0.3mm（机械钻孔极限通常为 0.2mm，激光钻孔可小至 0.1mm），常用孔径为 0.4mm-0.6mm。例如，信号过孔可选 0.4mm，电源过孔（载流需求高）可选 0.6mm-1.0mm。

• 与板厚匹配：孔径与板厚的比值（Aspect Ratio）需≤1:10（如 1.6mm 板厚，最大孔径 0.16mm），超过此比例会导致孔壁镀层不均（薄厚差＞20%），影响导通可靠性。若板厚达 2.0mm，孔径建议≥0.3mm。

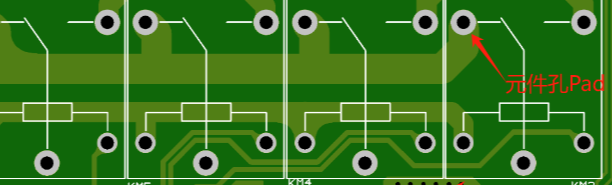

焊环是过孔周围的环形铜箔，用于增强过孔与所在层铜箔的连接，其宽度（焊环宽度 =（焊盘直径 - 孔径）/2）需满足：

• 最小焊环宽度：常规工艺要求≥0.15mm（即焊盘直径 = 孔径 + 0.3mm），例如孔径 0.4mm 时，焊盘直径≥0.7mm（0.7-0.4=0.3mm，单边焊环 0.15mm）。

• 高速信号优化：高频信号（≥1GHz）的过孔焊环可减小至 0.1mm（但需与制造商确认工艺能力），以减少寄生电容。

• 电源过孔强化：大电流过孔的焊环宽度可增加至 0.2mm 以上，增强与铜箔的连接强度，避免因电流集中导致的过热。

• 信号过孔：孔径 0.4mm + 焊盘直径 0.7mm（焊环 0.15mm），适用于多数数字信号和低频模拟信号。

• 电源过孔：孔径 0.6mm + 焊盘直径 1.0mm（焊环 0.2mm），满足 1A-3A 电流传输（铜厚 1oz=35μm 时）。

• 高密度区域：孔径 0.3mm + 焊盘直径 0.6mm（焊环 0.15mm），适用于 BGA 底部等空间受限区域。

除圆形过孔外，特殊场景需使用槽孔（Slot Hole），其设计需额外注意：

槽孔为长方形或椭圆形，用于连接异形引脚（如连接器的 DIP 引脚）或大电流传输：

• 长宽比限制：槽孔长度与宽度的比值需≤5:1（如宽度 0.5mm 时，最大长度 2.5mm），超过此比例易导致钻孔时刀具偏移，孔壁粗糙。

• 镀层要求：槽孔的拐角需为圆角（半径≥0.2mm），避免直角处镀层应力集中导致开裂；孔壁镀层厚度需≥20μm，确保大电流下的可靠性。

爆孔指过孔在焊接或高温环境下孔壁镀层与焊环分离，主要原因是：

• 焊环宽度不足（＜0.1mm），高温时热应力导致剥离；

• 孔壁镀层有针孔或气泡，焊接时助焊剂渗入引发膨胀。

预防措施：

• 焊环宽度≥0.15mm，确保机械连接强度；

• 要求制造商采用 “酸性镀铜” 工艺（较碱性镀铜更均匀），并进行镀层附着力测试（剥离强度≥0.5N/mm）。

过孔设计需兼顾信号完整性和布局合理性：

• 高频信号过孔：每增加一个过孔，差分对阻抗会降低 2-5Ω（如 100Ω 差分对可能降至 95Ω），需在布线时通过微调线宽补偿（如增加 0.02mm 线宽）。

• 减少过孔数量：高速信号（如 PCIe 4.0）应避免跨层，若必须跨层，过孔数量≤2 个，且两个过孔间距≥5mm（减少相互耦合）。

• 接地过孔环绕：在高速信号过孔周围（距离≥3 倍孔径）放置 2-4 个接地过孔，形成 “屏蔽环”，降低辐射和串扰。

• 过孔间距：相邻过孔中心距≥2 倍孔径（如 0.4mm 过孔，间距≥0.8mm），避免钻孔时因振动导致孔位偏移、孔壁相连（短路风险）。

• BGA 区域过孔：BGA 焊点下方的过孔需错开焊点位置，距离焊点边缘≥0.3mm，防止焊接时焊锡流入过孔（导致虚焊）。

• 无铅焊接兼容：过孔镀层需含铅（或无铅合金如 Sn-Ag-Cu），厚度≥2μm，确保在 260℃回流焊时不氧化、不脱落。

• 阻焊覆盖：非焊接过孔（如信号过孔）需覆盖阻焊层（Solder Mask），避免焊锡桥连；若需测试，可局部开窗（Solder Mask Opening）。

过孔设计的可靠性需通过工艺验证确保：

• DFM 检查：使用 PCB 设计软件的 DFM 工具（如 Altium 的 “Manufacturing Check”），验证过孔参数是否符合制造商工艺能力（如孔径≥0.3mm、焊环≥0.15mm）。

• 样板测试：首版 PCB 需进行过孔可靠性测试，包括：

• 导通测试：用万用表测量过孔两端电阻，应＜0.1Ω；

• 热冲击测试：-40℃至 125℃循环 100 次后，过孔电阻变化率≤10%；

• 拉力测试：对电源过孔施加 5N 拉力，持续 10 秒，无脱落或断裂。

• 与制造商沟通：提交设计前，向 PCB 厂提供过孔参数表（孔径、焊环、数量），确认其工艺可实现性（尤其激光钻孔、厚板过孔等特殊需求）。

过孔设计是 PCB 可靠性的 “隐形支柱”，其参数选择需遵循 “工艺为基、性能为本” 的原则：标准场景采用 0.4mm 孔径 + 0.7mm 焊盘的经典组合，高频场景减少过孔数量并优化焊环，大电流场景增加孔径和焊环宽度。

设计时需牢记：过孔并非 “越小越好” 或 “越多越好”，而是要在满足连接需求的前提下，通过 DFM 检查和工艺验证，将制造风险降至最低。精细的过孔设计，能有效避免批量生产时的 “爆孔”“虚焊” 等问题，为电路长期稳定运行提供保障。
