高速PCB中忽略线宽公差的隐性成本

在高速 PCB 设计中，即使是最小的疏忽也可能导致大问题。一个经常被低估的因素是线宽公差。忽视它可能会导致代价高昂的信号完整性问题、制造良率降低和昂贵的重新设计。那么，忽视PCB线宽公差有哪些隐性成本呢？简而言之，它会导致信号失真、阻抗失配和生产失败，所有这些都会增加费用并延迟项目。

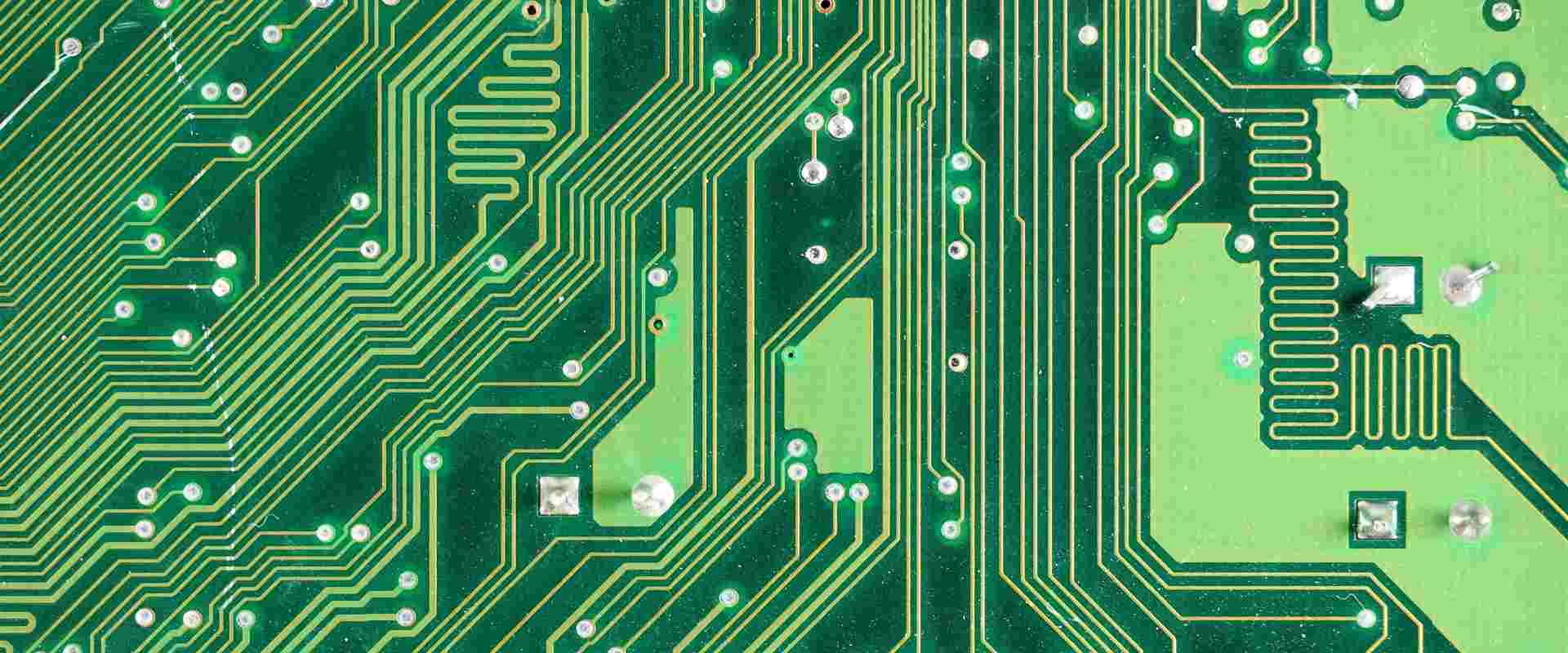

为什么线宽公差在高速 PCB 设计中很重要

在高速 PCB 设计中，每个细节都很重要。线宽公差是指制造过程中印刷电路板上走线宽度的允许变化。对于标准设计，±10% 的公差可能是可以接受的。但在信号以千兆赫兹频率传输的高速应用中，即使 1% 的偏差也会破坏性能。

高速信号，例如 USB 3.0 （5 Gbps） 或 PCIe 4.0 （16 Gbps） 中的信号，对走线尺寸极为敏感。走线太窄或太宽都会改变电气特性，导致信号反射或串扰等问题。这些问题不仅会影响性能，还可能导致代价高昂的重新设计或生产延迟。

线宽在信号完整性中的作用

信号完整性是可靠的高速 PCB 性能的基础。它确保信号从源传输到目的地，不会出现失真、噪声或时序错误。线宽在保持信号完整性方面起着至关重要的作用，因为它直接影响走线的电气特性。

例如，走线太窄会增加电阻，导致电压下降和热量积聚。另一方面，走线太宽会导致意外电容，从而减慢信号传播速度。在运行频率为 10 GHz 的高速设计中，线宽仅 0.1 密耳（2.54 微米）的偏差就会导致信号显着衰减。

信号完整性差通常会导致数据错误或系统故障。想象一下，由于信号失真，电信板无法准确传输数据。调试和修复此类问题的成本会迅速增加，更不用说可能失去客户信任了。

阻抗控制和线宽容差

阻抗控制是高速 PCB 设计的另一个重要方面，它与线宽公差密切相关。阻抗（以欧姆为单位）决定了信号如何通过走线。大多数高速设计，例如 DDR4 内存（50-60 欧姆）或 HDMI（100 欧姆差分）的设计，都需要精确的阻抗匹配，以避免反射和信号丢失。

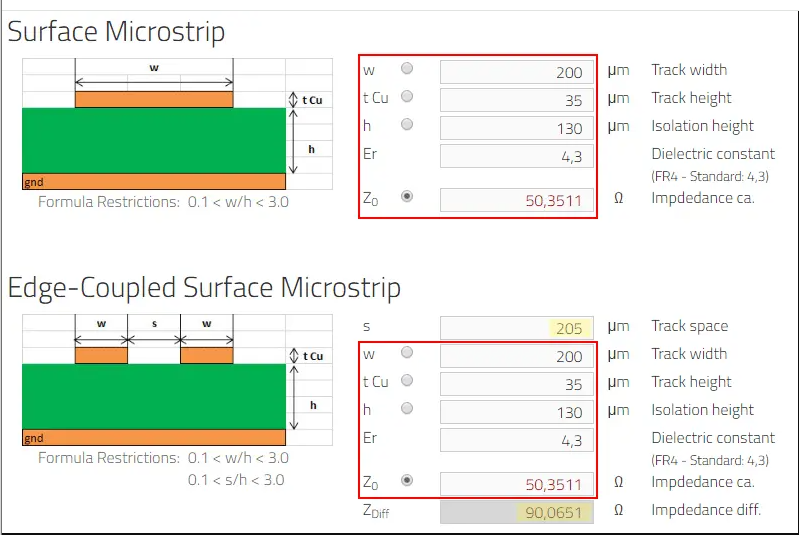

线宽直接影响特性阻抗。较宽的走线会降低阻抗，而较窄的走线会增加阻抗。如果制造公差不够严格（例如，变化±5%，而不是所需的±2%），则阻抗可能会超出可接受的范围。例如，50 欧姆的目标阻抗可能在 47.5 至 52.5 欧姆之间变化，容差为 ±5%，这可能会导致信号失配。

阻抗失配的成本不仅仅是技术上的，还有财务上的。未通过阻抗测试的电路板通常需要报废或返工，从而推高生产成本。在极端情况下，整批产品可能会被拒绝，从而导致时间和资源的重大损失。

制造良率：宽松公差的无声成本

制造良率是批量生产的可用板材的百分比。在高速 PCB 生产中，保持严格的线宽公差对于实现高产量至关重要。如果公差太宽松，更多的电路板将因信号完整性或阻抗问题而无法通过质量检查。

低制造良率也会延迟项目进度。如果批次未通过质量控制，您将需要等待新的生产运行，从而推迟产品发布并可能错失市场机会。对于消费电子或汽车等时间至关重要的行业来说，这些延迟可能是灾难性的。

忽略线宽公差的财务影响

在高速 PCB 中忽略线宽公差的隐性成本超出了技术故障的范围。让我们来分析一下设计和生产过程不同阶段的财务影响。

1. 设计和原型制作成本

在设计阶段，未能考虑线宽公差可能会导致多次原型迭代。每一轮原型制作都需要花费金钱——通常每批数百或数千美元。如果在第一个原型后才发现由公差规格不当引起的设计缺陷，您将需要重新设计和重新测试的额外费用。

2. 生产损失

如前所述，制造业良率不佳直接转化为财务损失。报废的板子、返工和加班加起来。对于大批量生产，即使产量下降 1% 也会导致巨大的成本。例如，以每块板 30 美元的价格损失 10,000 个单位批次的 1% 意味着损失 3,000 美元。

3. 现场故障和保修索赔

如果有缺陷的电路板进入最终产品，成本就会飙升。现场故障（产品到达客户手中后出现故障）可能会导致保修索赔、退货，甚至诉讼。更换单个故障设备可能会花费 100 美元或更多，而且对品牌声誉的损害是不可估量的。

如何降低线宽公差问题的风险

了解忽略线宽公差的成本是第一步。接下来是采取行动将这些风险降至最低。以下是确保您的高速 PCB 设计保持在正轨上的实用策略。

1. 在设计中指定严格的公差

与您的设计团队密切合作，根据应用定义精确的线宽公差。对于高速设计，公差应达到 ±2% 或更高。在将设计发送到制造之前，使用仿真工具预测变化可能如何影响信号完整性和阻抗。

2. 与可靠的制造商合作

选择拥有先进设备和严格质量控制流程的制造合作伙伴。确保它们能够满足高速设计所需的严格公差。索取有关生产过程中线宽变化的详细报告，以便及早发现问题。

3. 尽早测试和验证

在原型设计阶段进行彻底的测试。使用时域反射计 （TDR） 等工具测量阻抗并识别线宽偏差。及早发现问题可以降低代价高昂的生产失败的风险。

4. 成本估算的因素容差

在为项目制定预算时，请考虑严格公差的较高成本。虽然更严格的公差可能会使制造费用增加 10-20%，但减少故障和重新设计所节省的成本往往超过初始投资。

不要低估线宽公差

在高速 PCB 设计中，忽视线宽公差是一场很少有回报的赌博。隐性成本——从信号完整性问题和阻抗不匹配到制造良率降低和财务损失——甚至可能会破坏计划最周密的项目。通过优先考虑精度、指定严格的公差以及与有能力的制造商合作，您可以避免这些陷阱并确保可靠、高性能的电路板。
