解锁信号完整性：深入研究高层数PCB叠层

在快节奏的电子世界中，确保清晰可靠的信号传输至关重要，尤其是在具有高层数 PCB 的复杂设计中。如果您想知道如何实现最佳的高层数 PCB 信号完整性，答案在于仔细的叠层设计、阻抗控制和仿真。

什么是信号完整性，为什么它在高层数 PCB 中很重要？

信号完整性是指电信号通过印刷电路板 （PCB） 时的质量。简而言之，它确保信号从源到目的地保持清晰且不失真。在高层数 PCB（具有 8、12 甚至 20+ 层的 PCB）中，由于布线的复杂性、多个电源层和接地层以及潜在干扰，保持信号完整性变得越来越具有挑战性。

为什么这很重要？信号完整性差会导致数据错误、信号延迟，甚至整个系统故障。例如，在 5G 电信或高级计算等高速设计中，失真信号可能会导致连接中断或数据处理不正确。由于高层数 PCB 经常用于此类关键应用，因此掌握信号完整性是不容谈判的。

PCB 叠层在高层数设计中的作用

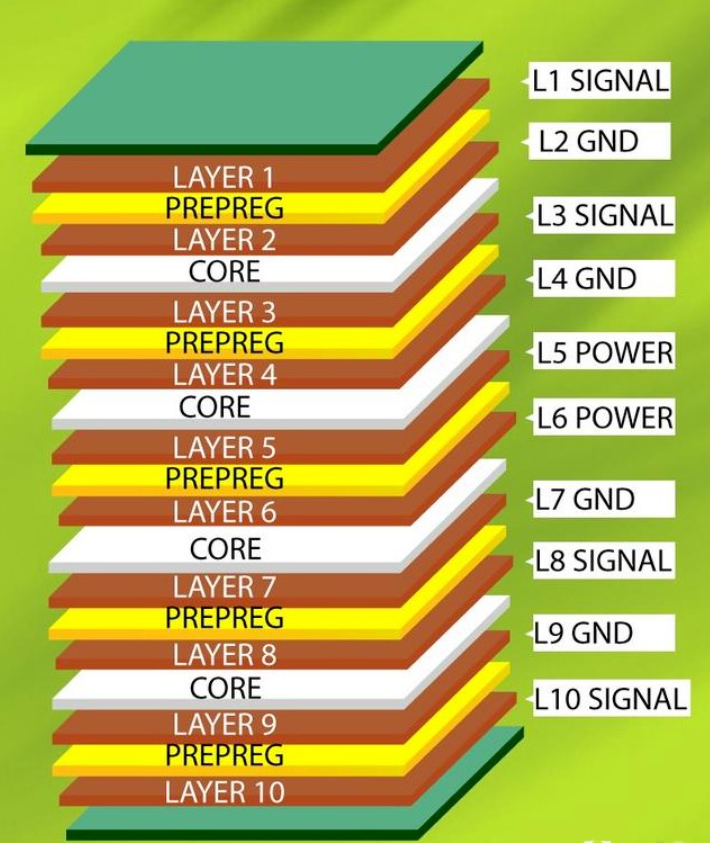

PCB 叠层是电路板中导电层和绝缘层的排列。在高层数设计中，叠层通过确定信号如何相互交互及其环境直接影响高层数PCB信号完整性。精心设计的叠层可最大限度地减少串扰、控制阻抗并确保高效的配电。

例如，典型的 12 层 PCB 叠层可能包括夹在接地层和电源层之间的多个信号层。接地层充当屏蔽层，减少信号层之间的电磁干扰 （EMI）。层间介电材料也发挥作用，因为它的特性会影响信号速度和阻抗。像 FR-4 这样的常见电介电介电常数 （Dk） 约为 4.2-4.5，这会影响信号的传播速度——通常约为光速的 60-70%。

设计叠层需要平衡层厚、材料选择和层顺序。不平衡的叠层会导致热膨胀不均匀、电路板变形并降低信号质量。对称性是关键——确保叠层从中心向外镜像自身有助于保持结构稳定性和一致的电气性能。

高层数PCB信号完整性的主要挑战

高层数 PCB 带来了独特的挑战，如果不加以解决，可能会损害信号完整性。以下是设计师面临的主要障碍：

• 串音： 随着层数增加和布线密度增加，相邻走线或层上的信号可能会相互干扰。例如，如果接地层没有正确隔离，5 GHz 的信号切换可能会在附近的走线中产生噪声。

• 阻抗不匹配：沿信号路径的阻抗不一致会导致反射，从而使信号失真。高层数板通常具有不同的层迹线几何形状，使得均匀阻抗更难实现。

• 信号延迟和偏斜：较长的走线或不匹配的层属性可能会延迟信号，尤其是在时序至关重要的差分对中。仅 10 皮秒的延迟就会中断 10 Gbps 的高速数据传输。

• 配电问题：由于多层，确保稳定的电力传输变得复杂。电源平面上的电压降或噪声会影响全面的信号质量。

应对这些挑战首先要采用叠层设计和阻抗控制的战略方法，我们接下来将对此进行探讨。

掌握 PCB 叠层阻抗控制以实现信号完整性

阻抗控制是在高层数设计中维持 PCB 叠层阻抗控制的基石。阻抗以欧姆为单位，表示信号沿走线传播时遇到的电阻。对于高速信号，将走线阻抗与源和负载匹配（射频通常为 50 欧姆，差分对为 100 欧姆）对于防止反射至关重要。

如何在高层数 PCB 中实现这一目标？它从叠层设计开始。走线的阻抗取决于其宽度、厚度和周围材料的介电常数，以及它与参考平面（接地或电源）的接近程度。例如，接地层上外层上的微带走线可能具有 6 密耳的宽度，以使用 FR-4 材料实现 50 欧姆阻抗和 4 密耳的介电厚度。

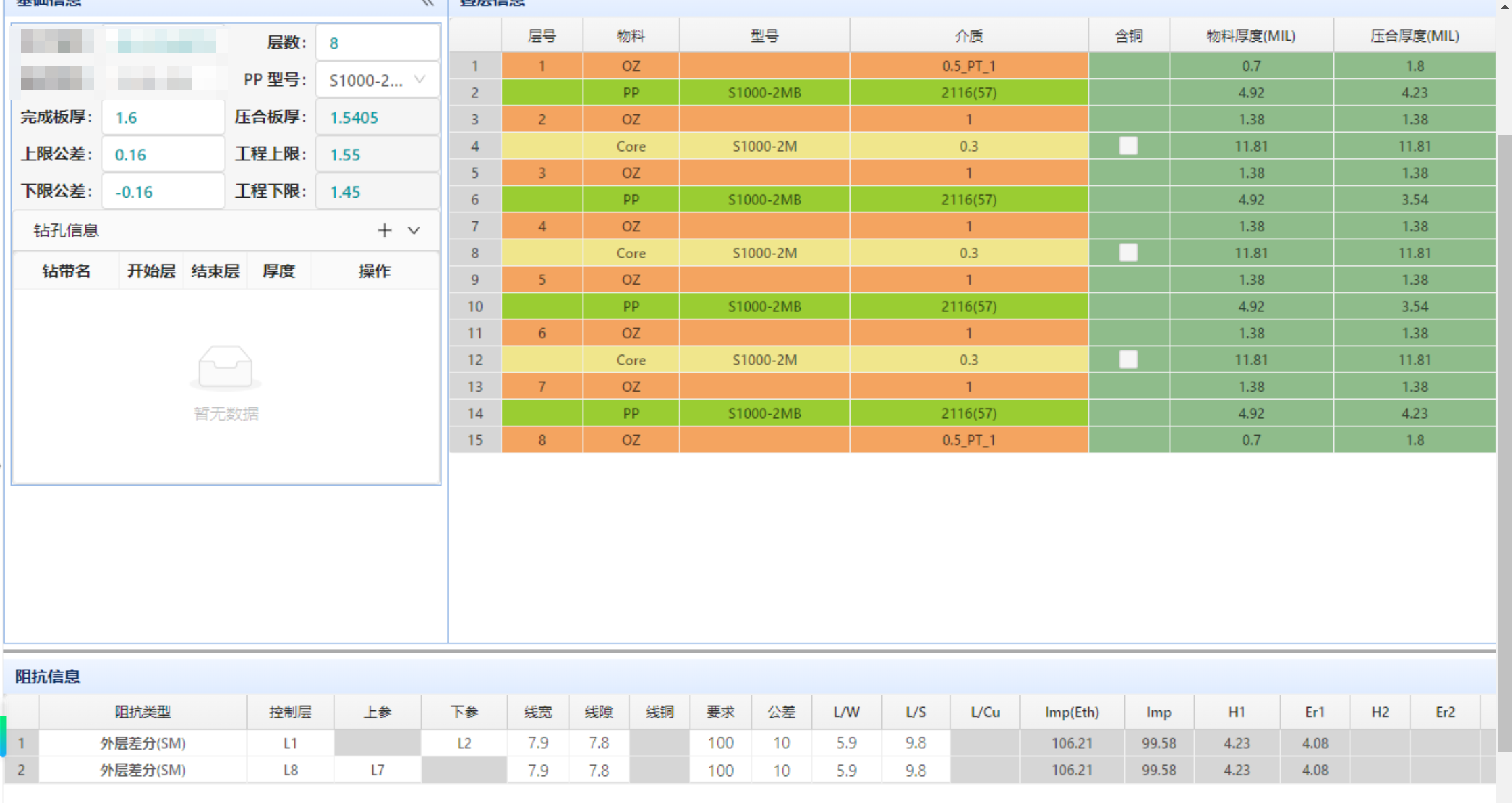

在高层数电路板中，走线可能作为带状线（夹在两个参考平面之间）布线在内层上，阻抗计算变得更加复杂。阻抗计算器或模拟软件等工具可以帮助确定所需的确切走线尺寸。此外，保持各层一致的介电厚度可确保阻抗均匀，减少失配。

另一个技巧是避免走线几何形状的突然变化。例如，如果设计不仔细，通过过孔将走线从一层转换为另一层可能会改变阻抗。使用背钻去除未使用的过孔短截线或在信号过孔附近添加接地过孔可以最大限度地减少这些影响。

利用信号完整性仿真进行高层数 PCB

在没有测试的情况下设计高层数 PCB 就像蒙着眼睛驾驶一样。这就是信号完整性模拟高层 PCB 工具发挥作用的地方。仿真允许设计人员在制造前对信号在叠层中的行为方式进行建模，识别串扰、反射或延迟等潜在问题。

现代仿真工具可以在频域和时域中分析 PCB 设计。例如，在频域中，您可以评估配电网络 （PDN） 的阻抗曲线，以确保其满足目标阻抗（对于高速设计通常低于 1 欧姆）。在时域中，仿真可以揭示信号振铃或过冲，如果信号在 2.5 GHz 切换并遇到阻抗不匹配，则可能会发生这种情况。

一种实际应用是模拟差分对，这在 USB 3.0 或 PCIe 等高速设计中很常见。仿真可以检查该对是否保持 100 欧姆差分阻抗，以及正负线之间的偏斜是否在可接受的范围内（通常低于 15 皮秒）。如果发现问题，您可以在原型设计之前调整叠层或布线，从而节省时间和成本。

仿真还有助于通过放置和层过渡进行优化。例如，放置不当的过孔可能会引入 5% 的阻抗不连续性，从而导致反射。通过模拟不同的过孔配置，您可以找到最佳布局，以最大限度地减少信号干扰。

设计高层数 PCB 叠层的最佳实践

现在我们已经介绍了基础知识，让我们深入了解设计可确保高层数 PCB 信号完整性的叠层的可行最佳实践。这些技巧以实际设计原则为基础，可应用于大多数高速项目。

1. 优先考虑接地层和电源层

将接地层放置在信号层附近，为信号提供低阻抗返回路径。例如，在 16 层板中，至少有 4-6 层用于接地和电源，以稳定电压和屏蔽信号。除非绝对必要，否则避免拆分接地层，因为拆分会破坏返回路径并增加 EMI。

2. 使用对称叠层

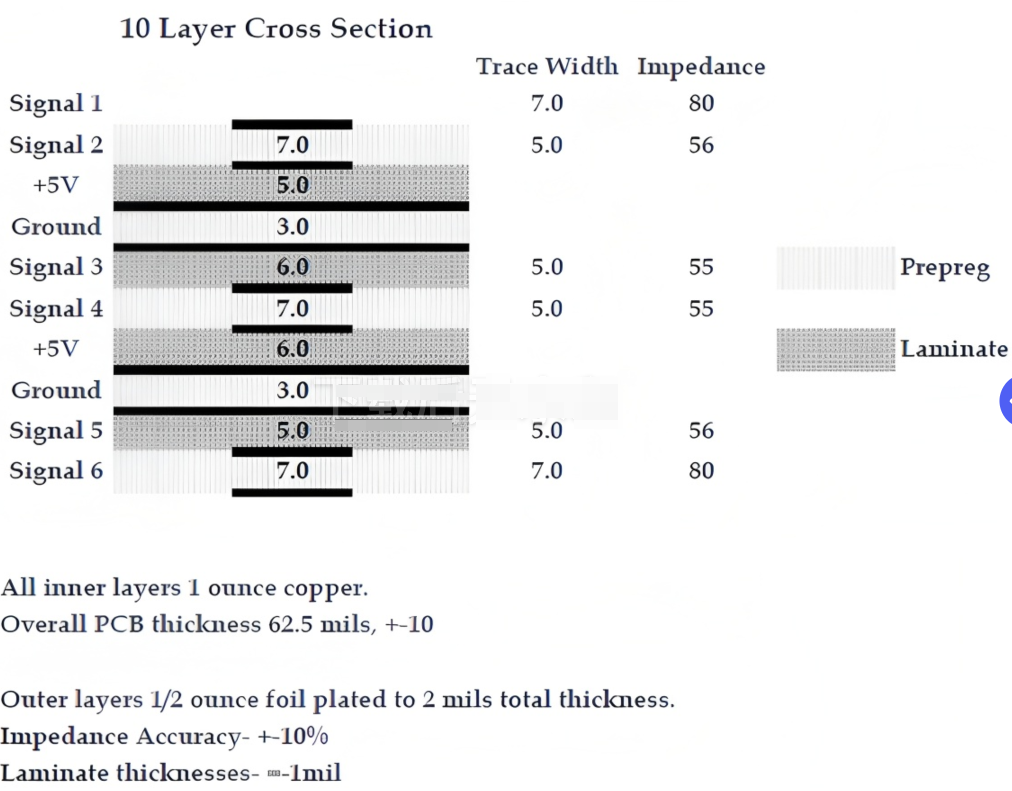

如前所述，对称性可防止翘曲并保持一致的电气性能。对于 10 层板，排列层数，使前五层在材料厚度和类型方面反映后五层。这种平衡还有助于制造，降低缺陷风险。

3. 控制介电材料

选择跨层性能一致的介电材料。对于高速设计，请考虑介电常数 （Dk） 低于 3.5 的低损耗材料，以减少信号衰减。虽然这些材料的成本高于标准 FR-4，但它们可以提高 10 GHz 以上应用的性能。

4. 最小化过孔过渡

每个通孔都会引入一个潜在的信号衰减点。尽可能在同一层上布线信号，并使用盲孔或埋孔进行内层过渡，以减少短截线效应。如果不可避免地通孔是完整的，请对其进行反钻以去除未使用的部分。

5. 通过仿真进行测试和迭代

在制造之前始终模拟您的设计。专注于关键网络，例如高速数据线或时钟信号，并根据仿真反馈调整叠层或布线。这种迭代方法可确保及早发现问题。

构建更好的 PCB 并考虑信号完整性

高层数 PCB 是现代电子产品的核心，为从数据中心到电信基础设施的一切提供动力。然而，它们的复杂性需要对叠层设计、PCB 叠层阻抗控制和信号完整性仿真高层 PCB 分析采取细致的方法。通过优先考虑对称性、控制阻抗和利用仿真工具，您可以释放设计的全部潜力，同时确保可靠的性能。
