延长OSP涂层PCB的保质期:存储和处理的最佳指南

来源: 时间: 2025/08/14 14:25:00 阅读: 109

有机可焊性防腐剂 (OSP) 因其成本效益和环保性而成为印刷电路板 (PCB) 的流行表面处理。然而,OSP 涂层的 PCB 对环境因素很敏感,如果储存和处理不当,随着时间的推移,环境因素会降低其质量。那么,如何延长 OSP 保质期并确保您的 PCB 保持最佳状态呢?关键在于正确的 PCB 存储、处理、湿度控制、温度控制和包装实践。在这份综合指南中,我们将引导您了解保护 OSP 涂层 PCB 并尽可能长时间地保持其性能的最佳实践。



为什么 OSP 保质期对 PCB 寿命很重要

OSP 是应用于 PCB 铜表面的一层薄有机层,以防止氧化并确保组装过程中的可焊性。与镀金或浸银等其他表面处理不同,OSP 更容易受到环境损坏,例如潮湿和高温,这可能导致涂层破裂。一旦 OSP 层降解,下面的铜就会氧化,导致可焊性差和最终产品的潜在故障。

通常,在理想条件下,OSP 涂层 PCB 的保质期为 3 至 6 个月。然而,PCB 存储或处理不当会显着缩短这一时间。通过遵循 OSP 湿度控制、OSP 温度控制和 PCB 封装的最佳实践,您可以延长保质期并避免代价高昂的返工或报废。

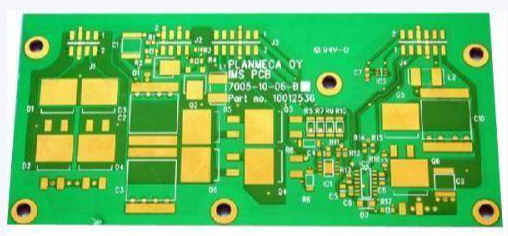

OSP 涂层 PCB 具有有机表面光洁度,可保护铜。



了解影响 OSP 保质期的因素

在深入研究最佳实践之前,了解影响 OSP 涂层 PCB 保质期的主要因素非常重要。这些包括:

  • 湿度:空气中过多的水分会渗透到 OSP 涂层中,导致下面的铜氧化。高于 70% 的高湿度水平尤其具有破坏性。

  • 温度:温度升高会加速 OSP 层的退化。长时间暴露在 30°C (86°F) 以上的温度下会大大缩短保质期。

  • 污染物:处理不当造成的灰尘、腐蚀性气体和指纹会损害 OSP 层,使其保护铜的效果降低。

  • 包装:PCB 封装不足会使电路板面临环境危害,加速退化。

通过正确的 PCB 处理和存储技术解决这些因素,您可以最大限度地延长 OSP 涂层板的使用寿命。



延长 OSP 保质期的最佳实践

让我们探索可行的策略,以确保您的 OSP 涂层 PCB 保持最佳状态。这些技巧侧重于优化 PCB 存储、处理和环境控制。

1. 优化 OSP 湿度控制

湿度是 OSP 涂层 PCB 的最大敌人之一。当相对湿度 (RH) 超过 70% 时,水分会渗入有机涂层,导致铜氧化。为了保持 OSP 的保质期,目标是将存储环境中的湿度水平保持在 40% 至 60% 之间。

如何实现适当的湿度控制:

  • 使用除湿机或气候控制的储藏室来调节湿度水平。

  • 将 PCB 存放在带有干燥剂包的密封防潮袋中,以吸收任何残留的水分。硅胶包是一种常见且有效的选择。

  • 使用湿度计定期监测湿度水平,以确保湿度保持在安全范围内。

通过优先考虑 OSP 湿度控制,您可以显着降低与湿气相关的损坏风险并延长 PCB 的保质期。

带除湿机的 PCB 存储区,用于 OSP 湿度控制。

2. 保持 OSP 温度控制

温度对于保持 OSP 涂层的完整性起着至关重要的作用。高温会导致有机层分解得更快,而极低的温度可能会影响PCB的材料性能。OSP 涂层 PCB 的理想储存温度低于 25°C (77°F),建议范围为 18°C 至 22°C(64°F 至 72°F)。

有效温度控制的技巧:

  • 将 PCB 存放在温控环境中,例如带空调的专用储藏室。

  • 避免将 PCB 放置在机械、散热器或阳光直射等热源附近。

  • 如果温度波动不可避免,请使用隔热储存容器以尽量减少暴露在极端条件下。

一致的 OSP 温度控制有助于防止热应力并随着时间的推移保持涂层的保护质量。

3. 使用适当的 PCB 封装进行 OSP 保护

包装是您抵御环境危害的第一道防线。不良的 PCB 封装会使 OSP 涂层板暴露在潮湿、灰尘和物理损坏中,从而缩短其保质期。正确的包装材料和技术可以在保持电路板质量方面发挥重大作用。

PCB 封装的最佳实践:

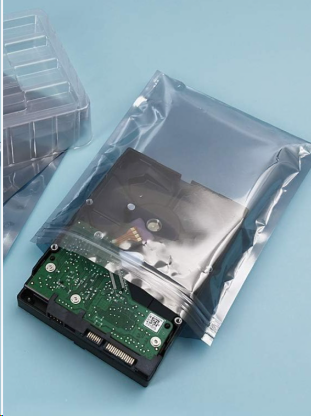

  • 使用真空密封、防静电、防潮袋来保护 PCB 免受潮湿和静电放电 (ESD) 的影响。

  • 在包装内加入干燥剂包以吸收水分,特别是对于长期储存。

  • 在包装上贴上生产日期和储存条件的标签,以跟踪保质期并确保及时使用。

  • 为了增加保护,请考虑使用泡沫或气泡膜来缓冲木板并防止运输或储存过程中的物理损坏。

OSP 涂层板的有效 PCB 封装不仅可以延长保质期,还可以确保它们在需要时随时可以组装。

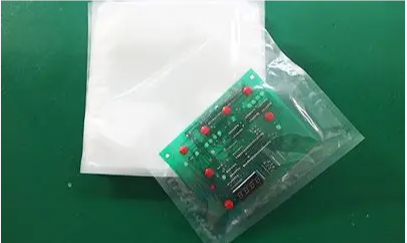

真空密封 PCB 封装,带有用于 OSP 保护的干燥剂。

4. 实施谨慎的 PCB 处理实践

PCB 处理不当可能会引入指纹、油或污垢等污染物,从而降低 OSP 涂层的性能。即使是少量的污染也会影响可焊性并导致组装问题。建立严格的处理协议对于维持 OSP 保质期至关重要。

安全 PCB 处理指南:

  • 处理 OSP 涂层的 PCB 时,请务必戴上干净、不起毛的手套,以避免在表面留下指纹或油污。

  • 使用防静电腕带或垫子来防止 ESD,ESD 可能会损坏敏感组件或涂层。

  • 避免直接接触铜区域,因为即使是轻微的接触也会损害 OSP 层。

  • 通过边缘处理电路板,以尽量减少与关键区域的接触。

通过遵循这些 PCB 处理实践,您可以防止不必要的损坏并确保您的电路板保持原始状态。

5. 将 PCB 存放在清洁、受控的环境中

除了湿度和温度控制之外,整体储存环境在延长 OSP 保质期方面也起着至关重要的作用。灰尘、腐蚀性气体和其他空气污染物会沉积在 PCB 表面,并随着时间的推移而降解 OSP 涂层。

存储环境提示:

  • 将 PCB 存放在清洁、无尘的地方,远离工业污染物或化学品。

  • 使用密封的储物柜或容器来保护电路板免受空气传播颗粒的影响。

  • 确保储存区域没有二氧化硫或硫化氢等腐蚀性气体,这些气体会与 OSP 层下的铜发生反应。

受控的存储环境有助于保持 OSP 涂层 PCB 的完整性,尤其是在长期存储期间。

6. 定期监控和检查 PCB

即使采用最佳的存储和处理实践,定期检查 OSP 涂层的 PCB 以确保它们保持良好状态也很重要。定期检查可以帮助识别退化的早期迹象,例如变色或氧化,使您能够在电路板无法使用之前采取纠正措施。

检查提示:

  • 检查 OSP 降解的明显迹象,例如颜色从透明变为淡黄色或棕色。

  • 检查包装是否有可能表明存在问题的破损或湿气积聚。

  • 如果 OSP 层出现受损,请使用显微镜或放大工具检查铜表面是否有氧化迹象。

定期监控可确保及早发现任何问题,从而保持 PCB 的质量。

技术人员检查 OSP 涂层的 PCB 是否有退化迹象。



最大限度地延长 OSP 保质期的其他提示

除了上述核心实践外,还可以考虑以下补充策略,以进一步延长 OSP 涂层 PCB 的保质期:

  • 组装前烘烤:如果 OSP 涂层的 PCB 长期存放或暴露在高湿度下,在低温(约 105°C 至 120°C 2-4 小时)下烘烤可以去除吸收的水分并恢复可焊性。确保按照行业指南进行烘烤,以避免热损坏。

  • 先进先出 (FIFO) 库存管理:在使用新 PCB 之前使用旧 PCB,以防止任何电路板超过其保质期。

  • 最大限度地缩短存储时间:虽然适当的存储可以延长 OSP 的保质期,但最好尽快使用电路板以避免潜在的退化。



OSP 涂层 PCB 应避免的常见错误

即使有最好的意图,某些常见错误也会破坏您延长 OSP 保质期的努力。请注意以下陷阱:

  • 存储在不受控制的环境中:将 PCB 留在湿度或温度波动的区域会导致 OSP 层快速退化。

  • 跳过保护性包装:在没有防潮袋或干燥剂的情况下存放电路板会使其暴露在环境危害中。

  • 忽略处理协议:在 PCB 处理过程中不戴手套或防静电保护可能会引入污染物或损坏。

避免这些错误可确保您的 OSP 涂层 PCB 保持最佳组装状态。



保护 OSP 涂层 PCB 以实现长期成功

通过正确组合 PCB 存储、处理和环境控制,可以延长 OSP 涂层 PCB 的保质期。通过专注于 OSP 湿度控制、OSP 温度控制和有效的 PCB 封装,您可以保护电路板免于退化并确保它们随时准备组装。实施谨慎的处理实践并保持清洁、受控的存储环境可以进一步延长 OSP 的保质期,从长远来看可以节省您的时间和资源。
