掌握50欧姆阻抗控制的叠层设计综合指南

如果您希望设计具有精确 50 欧姆阻抗控制的 PCB，那么您来对地方了。在 PCB 叠层中实现 50 欧姆阻抗对于高频和射频应用至关重要，以确保信号完整性并最大限度地减少损耗。在本指南中，我们将引导您了解设计 50 欧姆阻抗 PCB 叠层的要点，包括微带阻抗计算、带状线阻抗设计、50 欧姆的 PCB 材料选择以及阻抗控制层堆栈规划的技巧。无论您是经验丰富的工程师还是刚刚开始射频设计，这一综合资源都将通过可作的步骤和实用的见解帮助您掌握该过程。

为什么 50 欧姆阻抗在 PCB 设计中很重要

在高频和射频 （RF） 应用中，保持特定阻抗（通常为 50 欧姆）对于最佳信号传输至关重要。50 欧姆标准广泛用于射频系统，因为它在功率处理和信号损耗之间提供了良好的平衡，使其成为天线、放大器和其他通信设备的理想选择。如果没有适当的阻抗控制，您的电路就会出现信号反射、功率损耗和性能下降的风险。

设计 50 欧姆阻抗的 PCB 叠层涉及仔细选择材料、计算走线尺寸以及排列层以匹配所需的阻抗。让我们深入探讨此过程的关键方面，以帮助您实现可靠、高效的设计。

了解 PCB 中 50 欧姆阻抗的基础知识

PCB 中的阻抗是指交流 （AC） 信号沿走线流动的阻力。对于射频信号，一致的 50 欧姆阻抗可确保信号从源传输到负载，而不会出现明显的反射。阻抗不匹配会导致驻波，导致能量损失和系统性能不佳。

PCB 中使用两种主要传输线结构来实现 50 欧姆阻抗：微带线和带状线。微带走线放置在 PCB 的外层，下面有一个接地层，而带状线走线夹在内层内的两个接地层之间。每种结构都有独特的特点和设计注意事项，我们将详细探讨。

50 欧姆阻抗 PCB 叠层设计的关键因素

创建 50 欧姆阻抗的 PCB 叠层需要注意几个因素，包括层排列、走线几何形状和材料特性。下面，我们分解了设计过程中要考虑的关键要素。

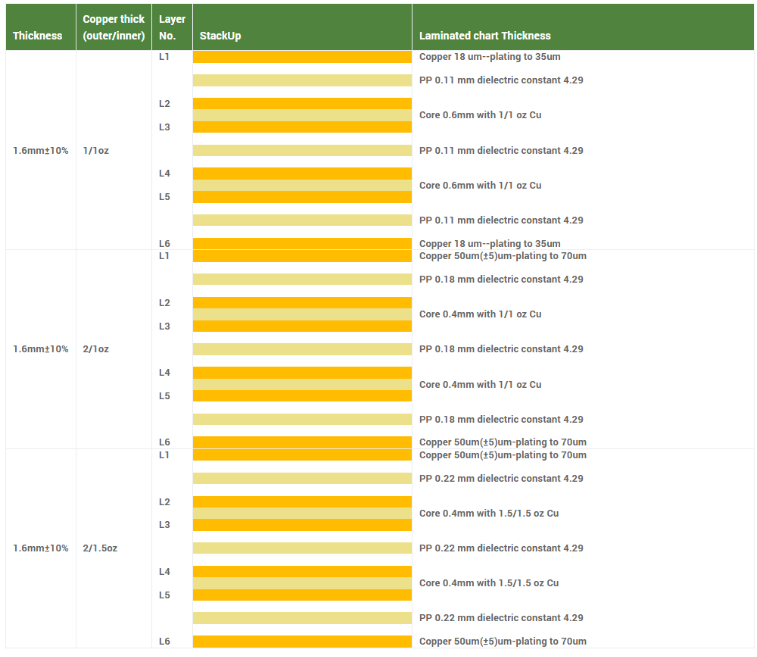

1. 层叠层配置

层叠层定义了您的 PCB 将有多少层以及它们的排列方式。对于 50 欧姆阻抗控制，多层 PCB（通常为 4 层或更多层）很常见，因为它允许专用接地层和受控走线放置。典型的 4 层叠层可能如下所示：

• 顶层：信号（微带走线）

• 第 2 层：接地层

• 第 3 层：电源平面

• 底层：信号或接地

微带走线正下方或带状线走线周围的接地层在确定阻抗方面起着至关重要的作用。保持信号层和接地层之间的介电厚度一致对于保持整体均匀阻抗至关重要。

2. 介电常数 （Dk） 和材料选择

层间介电材料影响信号速度和阻抗。材料的介电常数 （Dk） 会影响信号在通过 PCB 时减慢的程度。对于 50 欧姆阻抗设计，首选具有稳定 Dk 值（通常在 3.5 到 4.5 之间）的材料。常见材料包括用于经济高效设计的 FR-4 和用于射频应用卓越性能的 Rogers 或 Isola 等高频层压板。

选择阻抗为 50 欧姆的 PCB 材料时，请考虑以下因素：

• 低损耗正切：具有低损耗正切的材料可减少高频下的信号衰减。

• 热稳定性：确保材料在不同温度下保持其性能。

• 成本与性能：平衡对高性能材料的需求与预算限制。

3. 走线宽度和间距

走线的宽度及其与接地层的距离直接影响阻抗。对于微带线，较宽的走线会导致阻抗较低，而较窄的走线会增加阻抗。同样，走线和接地层之间的介电厚度也会影响阻抗值。对于带状线设计，走线夹在两个接地平面之间，必须仔细控制这些平面之间的间距。

根据经验，对于采用 FR-4 材料 （Dk ≈ 4.2） 的标准 4 层 PCB，大约 6-8 密耳的走线宽度和 5-6 密耳的介电厚度可以实现微带线的 50 欧姆阻抗。然而，这些值会根据材料特性和叠层配置而变化，因此需要精确计算。

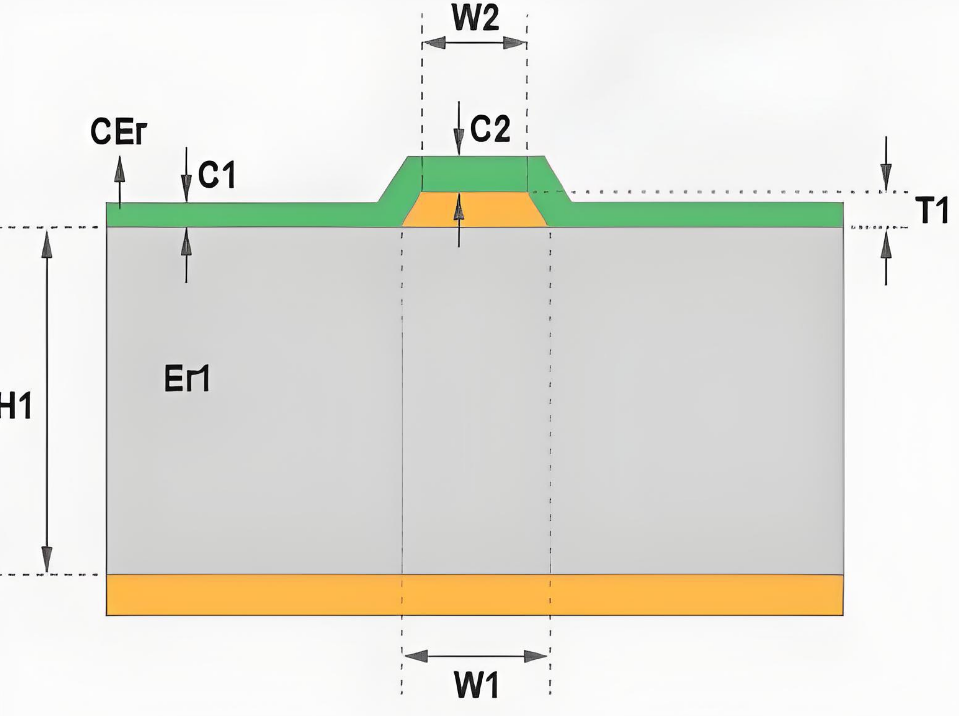

50 欧姆设计的微带阻抗计算

计算微带走线的阻抗是实现 50 欧姆阻抗的关键步骤。阻抗取决于基板的走线宽度 （W）、介电厚度 （H） 和介电常数 （Dk）。微带阻抗计算常使用以下简化公式：

Z?≈ （87 / √（Dk + 1.41）） * ln（5.98 * H / （0.8 * W + T））

哪里：

• Z?= 特性阻抗（欧姆）

• H = 介电厚度（密耳）

• W = 走线宽度（密耳）

• T = 迹线厚度（密耳）

• Dk = 材料的介电常数

作为一个实际示例，考虑一个介电厚度为 6 密耳、走线厚度为 1.4 密耳、Dk 为 4.2 的 PCB。要实现 50 欧姆阻抗，您需要将走线宽度调整为大约 7 密耳。然而，手动计算可能很乏味且容易出错。使用模拟工具或在线计算器可以简化此过程，并根据您的特定叠层提供更准确的结果。

用于 50 欧姆控制的带状线阻抗设计

与微带相比，当需要更好的屏蔽和更低的串扰时，通常使用带状线设计。在带状线配置中，走线嵌入两个接地层之间，阻抗取决于走线宽度 （W）、接地层之间的距离 （B） 和介电常数 （Dk）。带状线阻抗的简化公式为：

Z?≈ （60 / √Dk） * ln（4 * B / （0.67 * π * （0.8 * W + T）））

哪里：

• Z?= 特性阻抗（欧姆）

• B = 接地层之间的距离（密耳）

• W = 走线宽度（密耳）

• T = 迹线厚度（密耳）

• Dk = 介电常数

对于多层 PCB 中的 50 欧姆带状线，Dk 为 4.2，接地层间距为 10 密耳，走线宽度可能约为 4-5 密耳。带状线设计由于其内部放置而制造起来更加复杂，但它们为高频应用提供了更好的信号完整性。

50欧姆阻抗的PCB材料选择

选择正确的材料是在 PCB 设计中实现 50 欧姆阻抗的基石。材料的介电常数 （Dk） 和损耗角正切直接影响信号传播和损耗。以下是有效选择材料的一些技巧：

• 标准 FR-4：适用于 Dk 约为 4.2-4.5 的低频设计（高达几 GHz）。它具有成本效益，但由于损耗较高，在非常高的频率下可能表现不佳。

• 高频层压板：Rogers 4350B 或 Isola IS620 等材料提供较低的 Dk 值（约 3.5-3.7）和较低的损耗角角，使其成为 5 GHz 以上射频设计的理想选择。

• 一致性： 确保材料全面具有均匀的 Dk，以避免阻抗变化。

与您的 PCB 制造商密切合作，确认材料可用性和叠层兼容性。提供介电厚度和材料类型的详细规格可确保您的设计满足 50 欧姆阻抗目标。

阻抗控制层堆栈设计的最佳实践

设计阻抗控制层堆栈需要采用系统方法来确保一致性和性能。请遵循以下最佳实践来优化 50 欧姆阻抗 PCB 叠层：

• 保持对称性：对称叠层可降低制造过程中翘曲的风险并确保均匀的热膨胀。

• 专用接地层：将接地层放置在信号层附近，为阻抗控制提供一致的参考。

• 最小化过孔过渡：过孔会引入阻抗不连续性。对高频信号使用背钻或盲孔以减少短截线效应。

• 模拟和测试：使用仿真软件对叠层进行建模，并在制造前验证阻抗值。使用时域反射计 （TDR） 进行制造后测试可以确认结果。

50欧姆阻抗设计中的常见挑战以及如何克服这些挑战

针对 50 欧姆阻抗进行设计并非没有挑战。以下是一些常见问题和解决方案：

• 材料变化：介电常数可能因批次而异。与制造商指定严格的公差，以尽量减少偏差。

• 迹线蚀刻精度：过度蚀刻或欠蚀会改变走线宽度。在PCB上添加测试试样，以在制造后验证走线尺寸。

• 高频损耗：在高于 10 GHz 的频率下，信号损耗变得很大。选择低损耗材料并保持走线长度短。

用于 50 欧姆阻抗设计的工具和资源

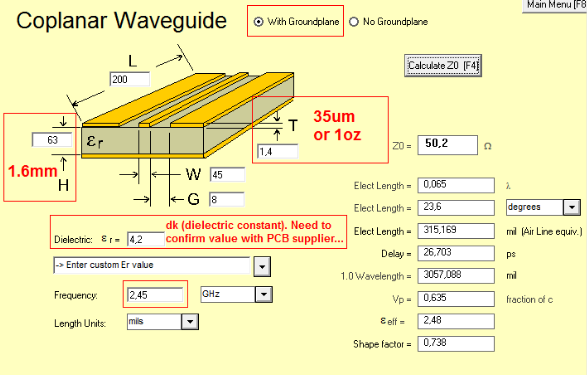

多种工具可以简化设计 50 欧姆阻抗 PCB 叠层的过程。Altium Designer或Cadence Allegro等仿真软件提供内置阻抗计算器和叠层规划器。此外，还提供免费的在线工具，用于快速计算微带和带状线阻抗。这些工具允许您输入材料属性和层尺寸，以获得准确的走线宽度建议。

在设计阶段的早期与您的 PCB 制造商合作也是有益的。他们可以提供叠层建议、材料数据表和可制造性反馈，以确保您的设计达到所需的阻抗。

通过 50 欧姆阻抗控制实现精度

掌握 50 欧姆阻抗控制的叠层设计是从事高频和射频应用的工程师的一项关键技能。通过了解微带阻抗计算、带状线阻抗设计和 50 欧姆 PCB 材料选择的基础知识，您可以创建满足严格性能要求的可靠、高效的设计。精心规划的阻抗控制层堆栈，结合准确的计算和正确的材料，可确保信号完整性并最大限度地减少电路损耗。

首先定义叠层配置，选择适当的材料，并使用仿真工具验证您的设计。通过关注细节并遵守最佳实践，您将有能力应对 50 欧姆阻抗 PCB 设计的挑战。相信这个过程，与您的制造合作伙伴合作，并利用本指南中的见解来提升您的下一个项目。
