先进的刚性PCB技术：HDI、微孔和埋孔解释

如果您想了解先进的刚性 PCB 技术，例如 HDI、微孔和埋孔，那么您来对地方了。这些方法是为现代电子产品设计紧凑、高性能印刷电路板的关键。在本指南中，我们将详细介绍什么是 HDI 刚性 PCB、微孔刚性 PCB 和埋孔刚性 PCB 设计、它们的工作原理以及它们在高级刚性 PCB 设计中的重要性。让我们深入了解细节，以帮助您为下一个项目掌握这些尖端技术。

什么是先进的刚性 PCB 技术？

印刷电路板 （PCB） 构成电子设备的支柱，连接组件并确保平稳运行。随着设备变得越来越小、功能越来越强大，传统的 PCB 设计无法满足对更高密度和性能的需求。这就是先进的刚性 PCB 技术的用武之地。这些方法（例如高密度互连 （HDI）、微孔和埋孔，使工程师能够将更多功能打包到更小的空间中，同时保持可靠性和信号完整性。

无论您是为智能手机、医疗设备还是航空航天系统进行设计，了解这些技术都至关重要。它们有助于减小电路板尺寸、提高电气性能并支持复杂的多层设计。下面，我们将深入探讨每个概念，重点关注先进刚性 PCB 设计的实际应用。

了解 HDI 刚性 PCB 技术

高密度互连 （HDI） 是刚性 PCB 领域的游戏规则改变者。与传统电路板相比，HDI 刚性 PCB 具有更细的线条、更小的空间和更高的连接密度。该技术采用先进的制造工艺来创建多层紧凑的设计，使其成为空间有限的设备的理想选择。

在HDI刚性PCB中，走线（导电路径）可以窄至3密耳（0.003英寸），它们之间的间距可以同样紧密。这允许在单个板上安装更多组件。HDI 设计还支持更高的层数，有时超过 20 层，以处理复杂的电路。结果？更小、更轻的设备，性能增强。

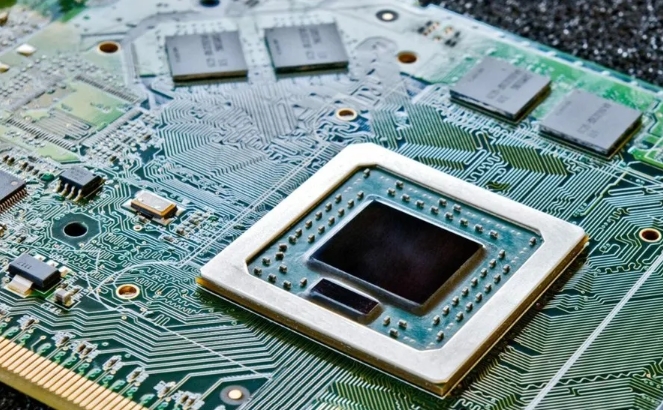

HDI技术广泛应用于智能手机、平板电脑和可穿戴设备。例如，典型的智能手机主板可能使用具有 8-12 层的 HDI 刚性 PCB，以在很小的占地面积内容纳处理器、内存和传感器。主要优点包括减少信号损耗、更好的热管理以及能够集成频率高达 5 GHz 或更高的高速信号。

HDI 刚性 PCB 的主要特点

• 更高的组件密度：每平方英寸有更多组件，实现小型化。

• 更精细的痕迹和空间：小至 3-4 密耳的线和间隙，用于复杂的布线。

• 多层设计：支持具有多个互连层的复杂电路。

刚性 PCB 设计中的微孔是什么？

微孔是 PCB 上连接不同层的小孔。与较大且机械钻孔的传统过孔不同，微孔是使用激光技术创建的。在微孔刚性 PCB 中，这些孔的直径通常小于 6 密耳（0.006 英寸），从而实现更高的密度和更精细的连接。

微孔是 HDI 设计的关键部分，因为它们可以节省空间。传统过孔占用更多空间，并且会干扰走线布线。借助微孔，工程师可以将连接准确地放置在需要的位置，甚至直接位于球栅阵列 （BGA） 等组件下方。这种技术称为焊盘内过孔，通过缩短连接路径和降低电感来提高信号完整性。

例如，在高速应用中，微孔有助于保持超过 10 Gbps 数据速率的信号完整性。它们还通过最大限度地减少信号在层之间传播的距离来降低信号串扰的风险。然而，使用微孔进行设计需要精度，因为它们的小尺寸需要严格控制制造公差。

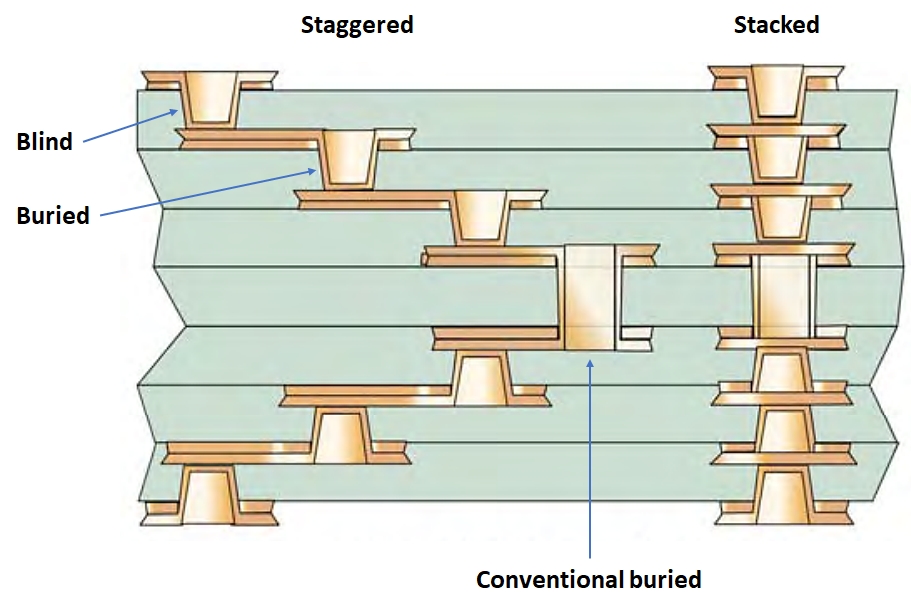

刚性 PCB 中的微孔类型

• 盲微孔：将外层连接到内层，但不要穿过整个电路板。

• 埋入微孔：仅连接隐藏在电路板结构中的内层。

• 堆叠微孔：多个微孔相互排列，用于复杂的多层设计。

刚性 PCB 中的埋孔：您需要了解的内容

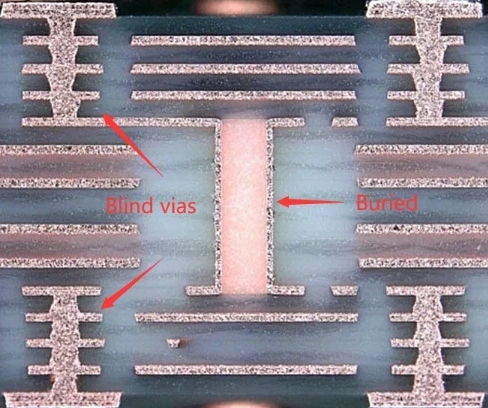

埋孔是连接 PCB 内层而不到达外表面的连接。在埋孔刚性 PCB 中，这些过孔完全隐藏在电路板内部，使它们从顶部或底部看不见。这种技术通常用于 HDI 设计，以释放外层的空间以容纳更多组件或走线。

与穿过整个电路板的通孔过孔不同，埋入式过孔仅连接特定的内层。例如，在 10 层 PCB 中，埋孔可能会连接第 3 层和第 5 层，而第 1、2 和 6-10 层保持不变。这种有针对性的连接减少了表面的混乱，并允许更密集的布线。

埋孔在汽车电子等应用的先进刚性 PCB 设计中特别有用，在这些应用中，可靠性和空间效率至关重要。它们通过将高速信号包含在内层内来帮助减少电磁干扰 （EMI）。然而，制造埋孔增加了复杂性和成本，因为它需要顺序层压工艺来逐层构建电路板。

埋孔刚性PCB的优点

• 空间效率：释放外层用于其他组件或布线。

• 信号保护：屏蔽敏感信号免受外部干扰。

• 提高密度：支持多层板中的更多连接。

为什么要使用先进的刚性 PCB 设计技术？

先进的刚性 PCB 设计结合了 HDI、微孔和埋孔，与传统方法相比具有显着优势。这些技术对于满足现代电子产品的需求至关重要，因为现代电子产品的尺寸、速度和可靠性是不容谈判的。以下是工程师转向这些方法的一些原因：

• 小型化： 可穿戴设备和物联网设备等设备需要具有高功能的微型电路板。HDI 刚性 PCB 通过在不牺牲性能的情况下缩小占地面积来实现这一目标。

• 高速性能：微孔和埋孔缩短了信号路径，减少了延迟并支持超过 10 Gbps 的数据速率，这对于 5G 和高速计算至关重要。

• 可靠性： 先进的设计改善了散热并降低了 EMI，确保在汽车或航空航天系统等恶劣环境中稳定运行。

考虑便携式超声机等医疗设备。其 PCB 必须处理高频信号（高达 20 MHz），同时安装到手持设备中。带有微孔和埋孔的 HDI 刚性 PCB 可实现紧凑的布局，保持信号清晰度，并确保设备在关键使用期间可靠运行。

先进刚性 PCB 设计的挑战

虽然好处是显而易见的，但先进的刚性 PCB 设计也带来了挑战。了解这些障碍可以帮助工程师更好地规划并避免代价高昂的错误。

• 制造复杂性：微孔和埋孔等技术需要精确的激光钻孔和顺序层压，从而增加了生产时间和成本。

• 设计约束：窄走线和紧密间距要求严格遵守设计规则。走线宽度的单个误差（例如，从 3 密耳到 2.5 密耳的偏差）都可能导致信号问题或制造缺陷。

• 热管理：高密度设计会产生更多热量。如果没有适当的规划，组件可能会过热，从而缩短使用寿命。例如，功率密度为每平方英寸 5 W 的电路板需要谨慎的散热策略。

为了克服这些挑战，工程师必须与制造团队密切合作，以确保设计可制造。在生产前使用仿真工具测试信号完整性和热性能也可以防止出现问题。

如何在设计中实现HDI、微孔和埋孔

如果您准备好将这些先进技术融入您的下一个项目中，请按照以下实用步骤作，以确保在先进的刚性 PCB 设计中取得成功：

1. 定义需求：确定层数、信号速度和空间限制。例如，5G 模块的设计可能需要 10 层并支持 28 GHz 信号。

2. 选择正确的过孔：使用微孔进行表面到内层的连接，使用埋入式过孔进行内部链接，以优化空间。确保过孔尺寸符合您的设计需求，例如密集区域的微孔为 4 密耳。

3. 规划跟踪路由：保持迹线简短而直接，尤其是对于高速信号。保持阻抗控制，目标值为单端信号的 50 欧姆或差分对的 100 欧姆。

4. 与制造商合作：尽早分享您的设计，以确认 HDI 工艺、微孔钻孔和埋孔层压的能力。验证最小公差，例如 3 密耳走线宽度。

5. 测试和验证：使用仿真软件检查信号完整性和热性能。在全面生产之前构建原型以测试实际行为。

通过执行这些步骤，您可以利用 HDI 刚性 PCB、微孔刚性 PCB 和埋孔刚性 PCB 技术来创建满足现代需求的尖端设计。

先进刚性PCB技术的应用

这些先进方法广泛应用于各个行业，推动了电子领域的创新。以下是一些关键应用：

• 消费电子产品：智能手机和平板电脑依靠 HDI 刚性 PCB 实现紧凑、高性能的设计。微孔可为处理器和存储芯片实现密集的 BGA 布局。

• 汽车系统：高级驾驶辅助系统 （ADAS） 使用埋在刚性 PCB 上来处理高速数据并确保恶劣条件下的可靠性。

• 医疗设备：便携式诊断和植入式设备受益于 HDI 和微孔技术的小型化，确保精度和患者安全。

• 航空航天和国防：带有埋孔的高可靠性电路板可保护关键信号免受干扰，支持关键任务系统。

掌握先进的刚性 PCB 设计

HDI、微孔和埋孔等先进的刚性 PCB 技术正在改变我们设计电子产品的方式。通过采用 HDI 刚性 PCB 技术，您可以在更小的空间内实现更高的元件密度和更好的性能。微孔刚性 PCB 设计可实现高速信号的精确连接，而埋入式刚性 PCB 结构可优化空间并保护敏感信号。这些方法共同使工程师能够自信地应对现代电子产品的挑战。
