如何修复损坏的刚柔结合PCB实用指南

来源: 时间: 2025/08/18 15:04:00 阅读: 87

如果您正在处理损坏的刚柔结合 PCB 并想知道如何修复它,好消息是许多问题都可以通过正确的技术和工具来解决。刚柔结合 PCB 修复适用于常见损坏,例如走线断裂、焊点破裂或分层,前提是您遵循仔细的分步流程。在本指南中,我们将引导您了解刚柔结合 PCB 返工的实用方法、您需要的工具以及避免进一步损坏的技巧。


刚柔结合 PCB 将刚性板的耐用性与柔性电路的多功能性相结合,使其成为智能手机、医疗设备和航空航天系统等紧凑型高性能设备的关键。然而,它们独特的结构也使得维修比标准 PCB 更具挑战性。无论您是工程师还是技术人员,这本综合指南都将为您提供有效解决刚柔结合 PCB 损坏的知识。让我们深入了解刚柔结合 PCB 修复技术和工具的世界,以恢复电路板的功能。



什么是刚柔结合 PCB,为什么它们容易损坏?

刚柔结合 PCB 是将刚性和柔性部分集成到一个单元中的混合电路板。刚性部件为组件提供结构支撑,而柔性部分则允许电路板弯曲或折叠,适合狭小的空间。这种设计非常适合空间和重量是关键因素的现代电子产品。


然而,材料的组合(通常用于刚性区域的 FR4 和用于柔性区域的聚酰亚胺)会在刚性区域和柔性区域之间的过渡处产生应力点。这些应力点在机械应变、热循环或处理不当下容易开裂或分层。例如,弯曲弯曲部分超出其指定半径(通常低至板厚的 10 倍)可能会造成永久性损坏。此外,高频信号(有时在 50 欧姆或更高的阻抗水平下运行)可能会因轻微的迹线损坏而中断,从而影响性能。

刚柔结合 PCB 损坏的常见类型包括:

  • 由于过度弯曲,柔性区域的痕迹断裂或破裂。

  • 层分离的分层,通常是由热或湿气引起的。

  • 焊点因热应力或振动而损坏。

  • 因处理不当而导致弯曲部分的物理撕裂或割伤。

了解这些漏洞是刚柔结合 PCB 修复的第一步。通过确定损坏类型,您可以选择正确的返工方法。



刚柔结合 PCB 修复的基本工具

在尝试任何刚柔结合 PCB 返工之前,请收集正确的工具以确保精度并避免进一步损坏。在这些板上工作需要细腻的触感,因为柔性部分特别敏感。以下是刚柔结合 PCB 修复的基本工具列表:

  • 精密烙铁:使用带有细尖端(0.5 毫米或更小)的温控烙铁处理小焊盘和走线。将温度设置在 280°C 和 320°C 之间,以防止电路板过热。

  • 拆焊工具:拆焊泵或编织层对于在不损坏焊盘的情况下去除旧焊料至关重要,尤其是在狭窄的弯曲区域。

  • 放大设备:放大镜或数码显微镜(放大倍率至少为 10 倍)有助于检查肉眼看不见的微小裂缝或痕迹损坏。

  • 导电环氧树脂或电线:为了修复断裂的走线,导电环氧树脂或细跳线(30 AWG 或更细)可以弥合小间隙。

  • 万用表:对于测试连续性和识别损坏的走线或有故障的组件至关重要。寻找具有微欧姆分辨率的型号以获得准确的读数。

  • 防静电镊子:处理电路板时使用防静电工具防止静电放电 (ESD) 损坏。

  • 热风枪:适用于分层修复或部件拆卸期间的受控加热。保持温度在200°C以下,以免损坏柔性材料。

  • 刀具:精密刀片或微型钻头,用于去除电路板的损坏部分,而不会影响附近区域。

  • 防静电垫和腕带:在刚柔结合 PCB 维修期间保护敏感组件免受静电的影响。

手头有这些刚柔结合 PCB 修复工具可确保您可以解决各种损坏,从走线断裂到组件故障,同时将电路板的风险降至最低。

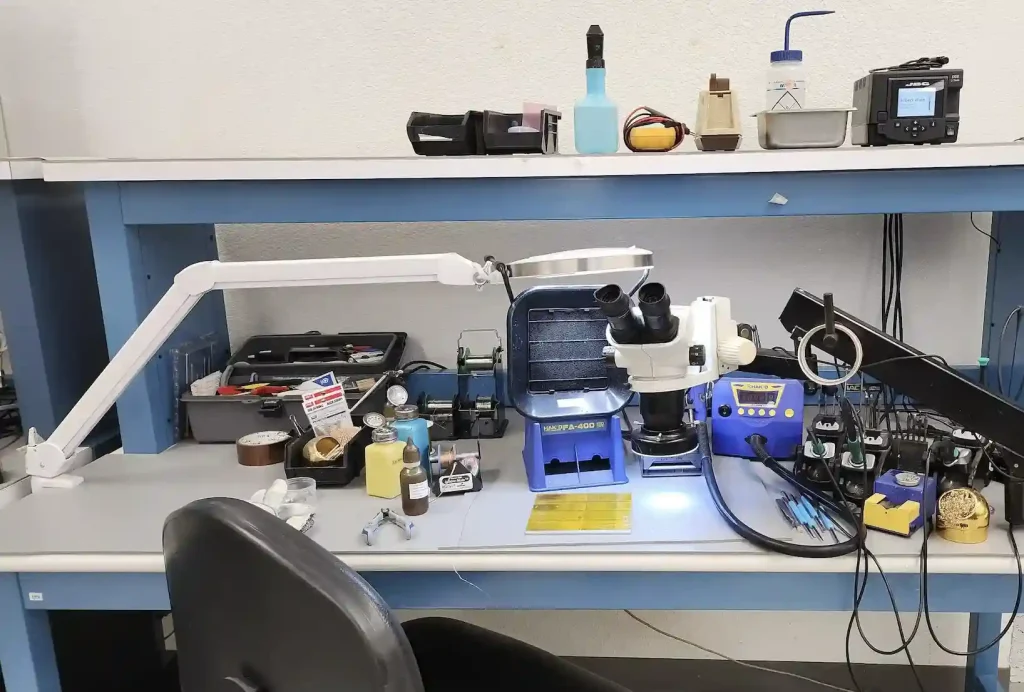

使用刚柔结合 PCB 修复基本工具的工作台设置



分步刚柔结合 PCB 修复技术

修复刚柔结合 PCB 需要采用系统方法以避免损坏恶化。下面,我们概述了针对走线损坏、分层和焊点故障等常见问题的实用刚柔结合 PCB 修复技术。请仔细遵循以下步骤,以进行有效的刚柔结合 PCB 返工。

1. 评估损失

首先在放大镜下彻底检查电路板。使用数码显微镜检查柔性区域是否有细纹裂纹、断裂痕迹或分层(层分离)迹象。用万用表测试连续性以查明开路。例如,高速数据线中的走线如果断裂,可能会显示出无限的电阻,表明需要修复。记录损坏区域以规划返工策略。

2. 修复破损的痕迹

由于弯曲应力,走线断裂是刚柔结合 PCB 柔性部分的常见问题。以下是修复它们的方法:

  • 用异丙醇(90% 或更高)和软刷清洁受损区域,以去除碎屑或氧化物。

  • 如果走线部分完好无损,则用精密刀片刮掉保护涂层(阻焊层),露出铜。

  • 涂上少量导电环氧树脂或焊接细跳线 (30 AWG) 以弥合间隙。确保连接与原始走线路径对齐以保持信号完整性,特别是对于阻抗为 50 欧姆的高频信号。

  • 用一层薄薄的紫外线固化环氧树脂或 kapton 胶带对修复进行绝缘,以防止短路。

注意:对于多层板,走线修复可能需要访问内部层,这更为复杂,可能需要 X 射线成像等专业设备来定位故障。

3. 固定分层

当 PCB 层分离时,通常会发生分层,通常是由于热量或湿气造成的。要修复它:

  • 在低温(约 150°C)下使用热风枪软化层间粘合剂。避免过热,因为聚酰亚胺柔性材料在 200°C 以上会降解。

  • 使用细注射器将少量环氧粘合剂注入分离区域。用轻轻的压力均匀涂抹。

  • 用带衬垫的虎钳或重物轻轻夹住该区域,然后按照环氧树脂制造商的说明使其固化 24 小时。

此方法最适合小的分层区域。大面积分层可能会使电路板无法修复。

4. 修复损坏的焊点

焊点破裂通常是由热应力或振动引起的。要返工它们:

  • 使用拆焊编织层和设置为 300°C 的烙铁去除旧焊料。避免长时间受热,以防止提升垫。

  • 用异丙醇清洁焊盘并检查是否有损坏。如果焊盘被提起,请在重新焊接之前用少量环氧树脂将其固定。

  • 用新鲜的无铅焊料重新焊接接头,确保有光泽的凹形圆角以实现牢固的连接。每个接头的典型焊接时间应低于 3 秒,以尽量减少热应力。

5. 修复后测试

完成刚柔结合 PCB 修复后,对电路板进行彻底测试。使用万用表检查修复的走线和接头之间的连续性。如果电路板是大型系统的一部分,请在受控环境中为其通电以验证功能。对于高速电路,请考虑使用示波器来确保信号完整性,检查失真或延迟是否超出可接受的限制(例如,5 GHz 信号为 100 ps)。

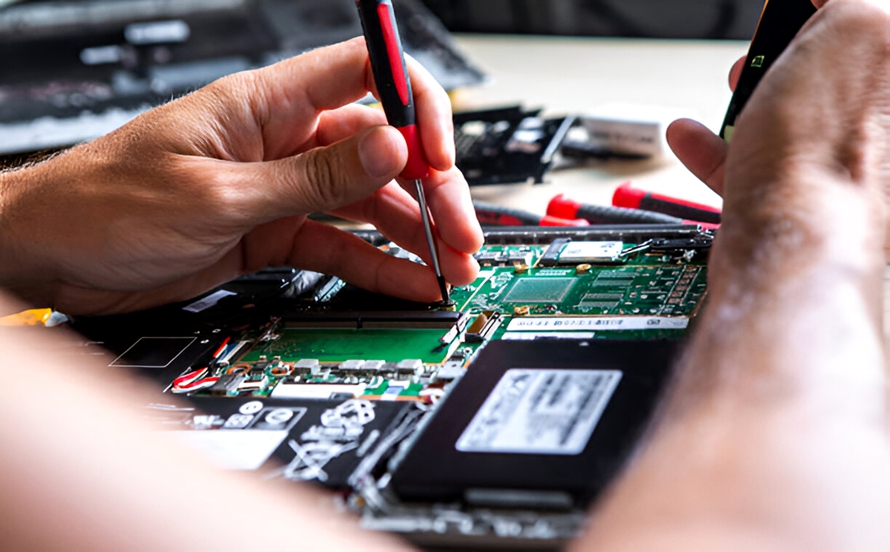

技术人员对断裂的走线进行刚柔结合 PCB 修复。



刚柔结合 PCB 返工的常见挑战

由于电路板的混合特性,刚柔结合 PCB 损坏带来了独特的挑战。以下是一些常见问题以及维修过程中如何解决这些问题:

  • 热敏性:聚酰亚胺等柔性材料在高温下会翘曲或燃烧。焊接或使用热风枪时,始终使用低温设置并短时间工作。

  • 易碎的弯曲部分:修复过程中过度弯曲会加剧裂缝。将电路板固定在稳定的带衬垫表面上,以尽量减少移动。

  • 信号完整性问题:高速走线的维修必须保持阻抗(通常为 50 或 75 欧姆)。避免使用可能引入噪声或信号丢失的长跳线或不均匀的环氧树脂应用。

  • 多层复杂性:多层刚柔结合 PCB 中的内层损坏很难到达。对于这种情况,可能需要微型钻头或专业返修站等专用工具。

了解这些挑战有助于您谨慎、精确地进行刚柔结合 PCB 返工,从而增加成功修复的可能性。



防止未来刚柔结合 PCB 损坏的技巧

虽然刚柔结合 PCB 修复技术很有价值,但预防总是比返工好。以下是延长电路板使用寿命的可行技巧:

  • 小心处理电路板,避免超出制造商指定半径(通常为弯曲厚度的 10-20 倍)的急剧弯曲。

  • 将刚柔结合 PCB 存放在干燥、温度受控的环境中,以防止湿气引起的分层。理想的储存条件是 20-25°C,湿度为 40-50%。

  • 使用正确的安装技术,以尽量减少组装过程中弯曲区域的机械应力。

  • 设计时考虑到耐用性,确保刚性和柔性部分之间的过渡区域有足够的加固或应力消除。

实施这些做法可以减少频繁的刚柔结合 PCB 维修的需要,并确保您的应用中可靠的性能。



何时寻求刚柔结合 PCB 维修专业帮助

并非所有刚柔结合 PCB 损坏都可以使用基本工具和技术修复。在某些情况下,寻求专业帮助是避免进一步问题的最佳选择。如果出现以下情况,请考虑专业返工服务:

  • 损坏涉及多层板的内层,需要先进的成像或微钻孔。

  • 高频信号路径受到影响,并且您缺乏测试或恢复阻抗匹配的设备。

  • 该电路板是关键系统(例如医疗或航空航天)的一部分,其中可靠性是不容谈判的,维修必须符合 IPC-7711/7721 等严格的返工和维修标准。

专业服务可以使用专门的刚柔结合 PCB 修复工具和专业知识,确保复杂损坏的更高成功率。



掌握刚柔结合 PCB 修复

修复损坏的刚柔结合 PCB 是一项微妙但可以通过正确的知识、工具和技术实现的任务。通过了解这些电路板的独特结构,识别常见类型的刚柔结合 PCB 损坏,并遵循系统的刚柔结合 PCB 修复技术,您可以恢复电路板的功能并避免昂贵的更换。无论您是修复断裂的走线、解决分层问题还是修复焊点,精确度和耐心都是成功进行刚柔结合 PCB 返工的关键。


为自己配备必要的刚柔结合 PCB 维修工具,如精密烙铁、万用表和放大设备,为有效维修奠定了基础。此外,从长远来看,采取措施通过正确的处理和储存来防止未来损坏可以节省您的时间和精力。对于超出您专业知识范围的复杂问题,请随时咨询专业人士,以确保电路板符合性能和安全标准。
