浅谈PCB板高品质保护膜

PCB 板从基材切割到最终成型，要经过蚀刻、钻孔、电镀等十多道工序，每一步都可能因无保护而受损，保护膜的首要作用就是在生产中 “保驾护航”。

PCB 板在蚀刻后，表面会形成精细的铜线路（线宽可窄至 0.05mm）和焊盘（直径 0.2-0.5mm），这些结构脆弱且易刮伤：

• 工序间防护：从蚀刻工序转运到钻孔工序时，若未贴保护膜，PCB 堆叠存放会导致线路相互摩擦，轻则刮花阻焊层（露出铜箔易氧化），重则刮断细线路（直接导致 PCB 报废）。某 PCB 厂曾因未贴保护膜，批次刮伤率达 8%，贴覆 PET 材质保护膜后，刮伤率降至 0.3%；

• 设备摩擦防护：PCB 在自动化设备中传输时，输送带、夹具会与板边、板面接触，保护膜能减少直接摩擦 —— 尤其在 SMT 贴片前，贴覆蓝色 PE 保护膜可避免板边磕碰导致的基材破损（基材破损会影响后续元件焊接定位）。

PCB 生产中的油墨、焊渣、切削液等杂质，若附着在板面，会影响后续工序质量：

• 防油墨残留：丝印阻焊层工序后，多余油墨若滴落在焊盘上，未清理干净会导致后续贴片时焊锡无法附着；贴覆保护膜后，焊盘区域被覆盖，可直接隔绝油墨污染；

• 防切削液渗透：钻孔工序中会使用切削液冷却钻头，若切削液渗透到未保护的线路区域，可能导致铜箔氧化（形成绿色铜锈），保护膜的防水性可避免这一问题 —— 某通讯 PCB 厂测试显示，贴保护膜的 PCB 钻孔后氧化率仅 0.5%，未贴的达 5%。

PCB 板从工厂运输到下游组装厂，可能经历长途颠簸、温湿度变化、静电干扰等 “考验”，保护膜能针对性抵御这些风险。

PCB 板的基材（如 FR-4）和铜线路易受潮湿环境影响，保护膜能形成 “密封屏障”：

• 防潮湿氧化：在潮湿地区（如南方梅雨季节，湿度＞80%），未保护的 PCB 存放 1 周，铜焊盘就可能出现氧化斑点（影响焊接导电性）；贴覆含防潮层的 CPP 保护膜后，可将湿气阻隔率提升 90%，存放 1 个月仍无氧化；

• 防化学腐蚀：运输过程中若接触到包装材料释放的酸性物质（如劣质纸箱的有机酸），或环境中的工业粉尘（含硫化物），会导致铜线路腐蚀；保护膜的化学稳定性（如耐酸、耐碱）可隔绝这些腐蚀源，尤其在军工、医疗 PCB 运输中，高耐候保护膜是必备选项。

PCB 板上的集成电路（如 CPU、FPGA）对静电极其敏感，轻微静电（＞100V）就可能击穿芯片内部电路，保护膜的防静电功能至关重要：

• 静电释放防护：优质保护膜表面电阻通常在 10^8-10^11Ω 之间，能缓慢释放静电（而非瞬间放电），避免静电电压骤升；

• 摩擦防静电：运输中 PCB 与保护膜、包装材料摩擦会产生静电，防静电保护膜可通过添加导电粒子（如碳黑），将摩擦静电电压控制在 50V 以下（安全阈值），远低于芯片的击穿电压（通常＞200V）。某消费电子厂曾因使用普通保护膜，运输中静电导致 2% 的芯片报废，换成防静电保护膜后，报废率降至 0.1%。

PCB 板在下游组装厂焊接元件，或最终设备使用时，保护膜也能发挥特殊作用，甚至影响成品性能。

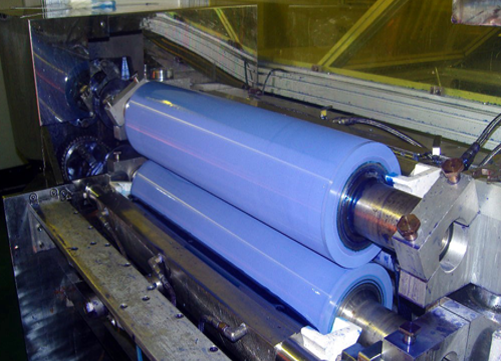

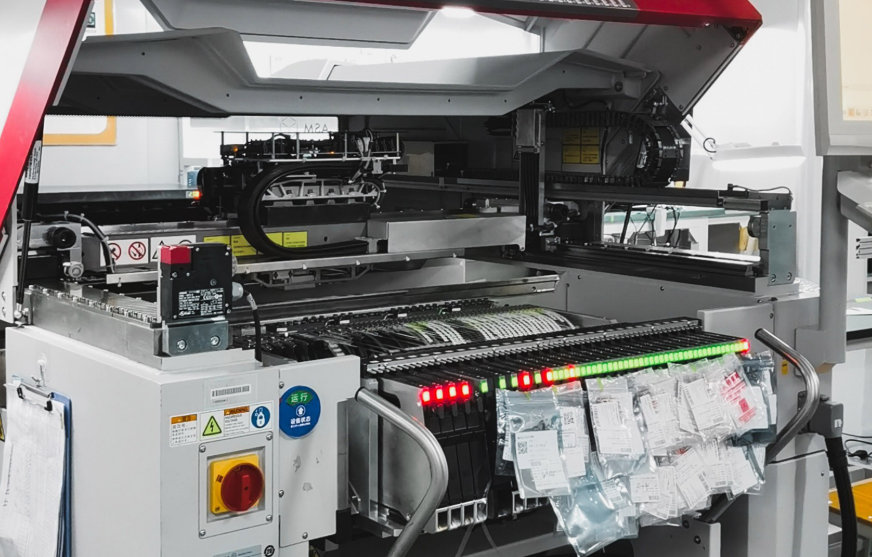

SMT（表面贴装技术）是 PCB 组装的核心工序，保护膜能辅助实现 “精准贴片”：

• 标记定位：部分保护膜会印刷定位标记（如十字线、二维码），与 SMT 设备的视觉系统匹配，帮助设备快速识别 PCB 位置，减少贴片偏移（偏移误差可从 0.1mm 缩小至 0.05mm）；

• 区域保护：对暂不贴片的区域（如后期手工焊接的连接器位置），可贴覆可移除性保护膜，避免焊膏误印或元件错贴，减少返工成本。

部分特殊场景的 PCB（如户外设备、工业控制板），在成品中仍需保留局部保护膜，实现长期防护：

• 防灰尘与油污：户外 LED 显示屏的 PCB，贴覆透明耐候保护膜后，可防止灰尘堆积导致的线路短路，以及雨水、油污侵蚀；

• 防机械磨损：工业设备中频繁插拔的 PCB（如接口板），边缘贴覆耐磨保护膜（如聚酰亚胺材质），可减少插拔摩擦导致的板边磨损，延长使用寿命（从 1 年延长至 3 年）。

PCB 保护膜看似简单，实则有严格的选型标准，选错会适得其反：

• 粘性匹配：粘性太弱（如＜5g/inch）会导致运输中脱落，太强（如＞50g/inch）会在撕除时残留胶层（污染焊盘，影响焊接），需根据工序选择 —— 生产中暂贴选低粘（10-20g/inch），长期存储选中粘（20-30g/inch）；

• 材质适配：PET 保护膜（耐温 120℃）适合常温工序，PI 保护膜（耐温 260℃）适合回流焊前的高温场景，PE 保护膜（柔软性好）适合曲面或异形 PCB；

• 透光性与颜色：SMT 工序需视觉定位，选透光率＞90% 的透明膜；需遮挡紫外线的 PCB（如含光敏元件），选黑色遮光膜。

某工程师曾为高温回流焊前的 PCB 贴 PET 保护膜（耐温不足），结果保护膜在 150℃下熔化，粘在 PCB 表面无法清理，导致整批报废，换成 PI 保护膜后才解决问题。

PCB 板保护膜的作用，贯穿生产、运输、组装、使用全流程 —— 它不像芯片、电阻那样直接决定 PCB 性能，却能通过避免损伤、减少故障，间接保障 PCB 的可靠性与寿命。对 PCB 行业来说，保护膜的选择与使用，是 “细节决定成败” 的典型体现：选对膜、贴好膜，能让 PCB 良率提升、成本降低；忽视它，则可能因小失大，导致批量故障。

如今，随着 PCB 向高密度、微型化发展（如 HDI 板、柔性 PCB），保护膜也在向 “更薄、更精准、更耐候” 升级，比如适配 0.1mm 间距焊盘的 “高精度贴合膜”、适合柔性 PCB 的 “可弯曲膜”。未来，这层 “不起眼的薄膜”，还将在 捷配PCB 的精细化防护中发挥更重要的作用。毕竟，对精密的 PCB 来说，每一层保护都不可或缺。
