扼杀智能家居设备PCB可靠性的5大设计缺陷

您是否正在为过早失效或表现不佳的智能家居设备而苦苦挣扎？根本原因通常在于印刷电路板 （PCB） 设计。在本详细指南中，我们将揭示损害智能家居设备 PCB 可靠性的 5 大设计缺陷。从糟糕的热管理到信号完整性问题，我们将探讨每个缺陷，解释其重要性，并提供可行的解决技巧。无论您是工程师还是产品设计师，这篇文章都将帮助您改进智能家居 PCB 设计审查流程并提高设备性能。

为什么 PCB 可靠性在智能家居设备中很重要

恒温器、安全摄像头和智能灯等智能家居设备依靠 PCB 无缝运行。这些设备通常在不同的条件下 24/7 运行，这使得 PCB 可靠性测试至关重要。单个设计缺陷可能会导致过热、信号丢失或完全故障，让用户感到沮丧并损害您的品牌声誉。通过解决常见的设计缺陷，您可以确保更长的设备使用寿命、更好的用户体验并降低制造成本。

1. PCB设计热管理不善

智能家居设备 PCB 可靠性的最大威胁之一是热管理 PCB 设计不足。许多智能家居设备将强大的处理器和无线模块封装在小型外壳中，从而产生大量热量。如果热量散发不当，组件可能会过热，导致性能下降或永久性损坏。

例如，PCB 设计不佳的智能恒温器可能会看到微控制器等关键组件附近的温度超过 85°C。大多数组件的额定工作温度低于 70-80°C，因此长时间暴露在较高温度下会使其使用寿命缩短 50% 或更多。

如何解决热管理问题

• 使用热通孔：将热通孔放置在电源调节器等发热组件下方，以将热量传递到其他层或散热器。间隔 1.2 毫米的 0.3 毫米过孔网格可以显着改善散热。

• 优化铜平面：在 PCB 上专用于更大的铜区域用于散热。接地的铜浇注可以充当无源散热器。

• 选择合适的材料：使用具有更高导热性的 PCB 基板，例如具有增强热性能的 FR-4 或用于极端情况的金属芯 PCB。

• 模拟热量分布：在制造之前，使用热模拟工具来识别热点。旨在将组件温度保持在比其最高额定值低至少 10-15°C 的水平。

2. 智能家居PCB中的信号完整性问题

智能家居设备通常依靠高速信号进行 Wi-Fi、蓝牙或 Zigbee 通信。智能家居 PCB 设计中的信号完整性问题可能会导致数据丢失、连接断开或行为不稳定。这些问题是由走线布线不当、阻抗失配或电磁干扰 （EMI） 引起的。

例如，高速走线布线不良的智能灯泡 PCB 可能会出现串扰，即信号相互干扰。如果携带 2.4 GHz Wi-Fi 信号的走线在没有正确接地的情况下放置在距离另一条信号线太近的地方，错误率可能会飙升，从而导致性能不可靠。

如何解决信号完整性问题

• 保持阻抗控制：设计走线以匹配组件的阻抗，射频信号通常为 50 欧姆。使用受控阻抗计算器确定走线宽度和间距。

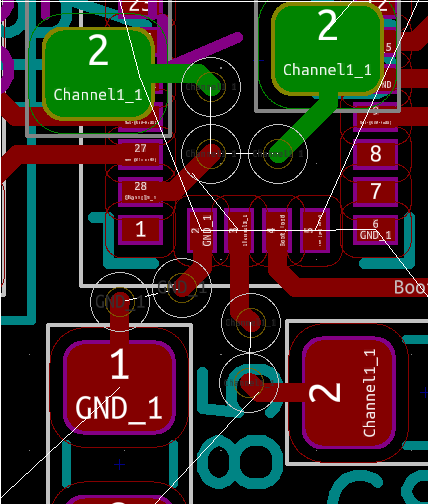

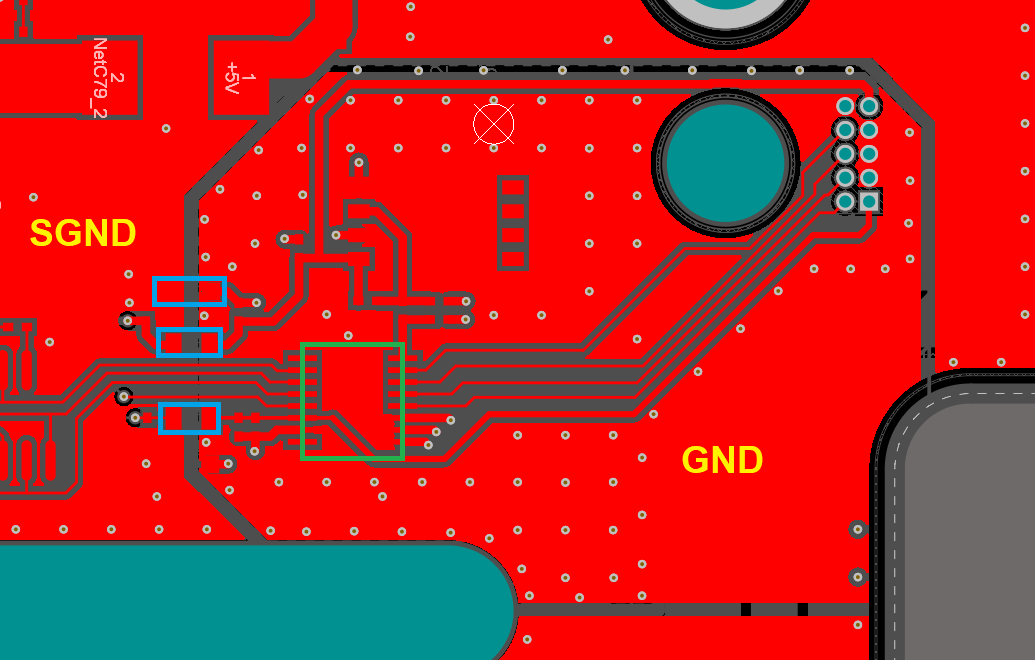

• 使用接地层：在高速信号走线下方放置一个连续的接地层，以降低EMI。除非绝对必要，否则避免拆分接地层。

• 最小化走线长度：保持高速走线尽可能短，以减少信号延迟和丢失。对于5 GHz信号，每增加1mm的走线长度就会引入可测量的延迟。

• 避免尖角：使用平滑的 45 度弯曲而不是 90 度角布线，以防止信号反射。

3. 组件放置不正确

不正确的元件放置指南是智能家居 PCB 设计中的常见缺陷。在不考虑组件相互作用或环境因素的情况下放置组件可能会导致噪音、热量积聚或机械应力。例如，将噪声敏感传感器放置在耗电模块旁边可能会引入干扰，而聚类发热组件可能会产生局部热点。

在智能门铃 PCB 中，将 Wi-Fi 天线放置在金属部件或其他射频源附近会降低高达 30% 的信号强度，从而导致连接中断。

元件放置的最佳实践

• 按功能分组：将功能相似的组件放在一起。例如，使模拟元件远离数字电路，以尽量减少噪声。

• 优先考虑热量分布：展开电压调节器或处理器等发热组件，以避免集中热区。

• 保护敏感部件：将传感器或射频模块等敏感组件放置在远离干扰源（例如开关电源）的地方。

• 考虑组装：确保在制造过程中放置组件以便于焊接和检查。大型组件之间至少留出 2 毫米的间距，以便于使用。

4. 配电设计不充分

设计不当的配电网络 （PDN） 可能会对智能家居设备的可靠性造成严重破坏。电压下降、电源线噪声或电流传输不足都可能导致组件故障或故障。这对于具有多个子系统的智能家居设备尤其重要，例如具有图像处理和无线通信功能的安全摄像头。

例如，如果PCB的电源走线太窄，它们可能无法满足大功率模块的电流需求，从而导致电压从5V降至4.2V。许多微控制器需要稳定的 4.5-5V 输入，因此这种电压下降可能会引发意外复位或崩溃。

更好地配电的技巧

• 扩大电源走线：使用更宽的电源和接地走线来处理更高的电流。0.5mm 的走线宽度可以安全承载约 1A，但对于更高的负载，则该宽度加倍。

• 添加去耦电容器：将去耦电容器（例如，0.1μF陶瓷）放置在每个IC的电源引脚附近，以滤除噪声。将它们放置在距销钉 2 毫米以内以获得最佳效果。

• 使用电源平面：如果可能，将整个层专用于配电。这确保了整个板的低电阻和稳定的电压。

• 负载测试：在 PCB 可靠性测试期间，模拟现实世界的功率需求，以检查 PDN 中的电压下降或过热。

5. 缺乏适当的测试和验证

如果没有经过彻底测试，即使是设计良好的 PCB 也可能会失效。跳过或匆忙进行 PCB 可靠性测试通常会导致未被发现的缺陷，这些缺陷只有在部署后才浮出水面。对于必须在不同环境中可靠运行的智能家居设备来说，热应力、信号完整性和电源稳定性测试是不容谈判的。

例如，智能扬声器 PCB 可能通过基本功能测试，但在长时间高温条件下（例如 40°C 48 小时）会失效。如果没有压力测试，此类问题将一直隐藏起来，直到客户报告故障。

PCB 可靠性的基本测试方法

• 热循环测试：在多个循环中将 PCB 暴露在极端温度（例如 -20°C 至 85°C）中，以检查组件或焊点故障。

• 信号完整性分析：使用示波器测量不同工作条件下的信号质量。寻找高速信号中的过冲、下冲或抖动。

• 电源压力测试：长时间在最大负载下运行 PCB，以识别配电网络中的弱点。

• 环境测试：模拟湿度（高达 85% RH）或振动等真实条件，以确保 PCB 能够承受智能家居环境中的日常使用。

如何进行智能家居 PCB 设计审查

在将 PCB 送去制造之前，彻底的智能家居 PCB 设计审查可以及早发现潜在缺陷。请按照以下步骤确保您的设计稳健可靠：

1. 检查热设计：验证散热策略是否到位并模拟温度曲线。

2. 验证信号路由：确保高速走线得到优化且没有干扰风险。

3. 查看组件布局：确认放置符合降噪和热量分布的最佳实践。

4. 检查供电：寻找足够的走线宽度、电容器位置和电源平面使用。

5. 测试计划：定义测试协议以在实际条件下验证设计。

投入时间进行详细的设计审查可以使您免于代价高昂的召回或重新设计。

通过更好的 PCB 设计构建可靠的智能家居设备

为智能家居设备设计可靠的 PCB 并非易事，但避免这 5 大设计缺陷可以产生巨大的影响。通过专注于热管理 PCB 设计、解决智能家居 PCB 中的信号完整性问题、遵循元件放置指南、优化配电并致力于彻底的 PCB 可靠性测试，您可以创建使用寿命更长、性能更好的设备。
