了解 CT 扫描仪中的高密度互连 （HDI） PCB

在先进医学成像领域，CT 扫描仪因其诊断健康状况的精度和速度而脱颖而出。这些复杂机器的核心是高密度互连 （HDI） PCB，它在确保可靠的性能和紧凑的设计方面发挥着关键作用。但 HDI PCB 到底是什么，为什么它们在 CT 扫描仪中如此重要？

什么是 HDI PCB，为什么它们很重要？

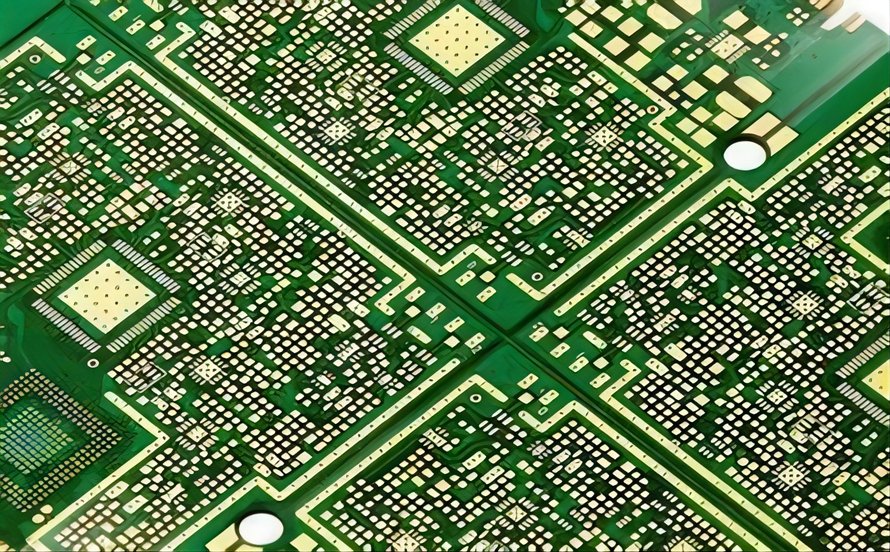

高密度互连 （HDI） PCB 是专用电路板，与传统 PCB 相比，旨在将更多组件和连接封装到更小的空间中。他们通过先进的制造技术和更小的功能（例如微孔和细线）来实现这一目标，从而实现更高的电路密度。这种紧凑的设计对于空间有限且性能不能受到影响的应用至关重要，例如 CT 扫描仪。

在 CT 扫描仪中，HDI PCB 用于管理复杂的信号处理、配电以及探测器、X 射线发生器和控制系统等各种组件之间的数据传输。它们能够处理高速信号（通常在每秒几吉比特的范围内）并在低阻抗下保持信号完整性（高频线通常低于 50 欧姆），这使得它们不可或缺。如果没有 HDI 技术，现代 CT 扫描仪的紧凑和高效设计几乎是不可能的。

HDI PCB 在 CT 扫描仪中的作用

CT 扫描仪依靠机械、电气和数字系统的组合来创建人体的详细横截面图像。HDI PCB 是这些系统的核心，可实现多项关键功能：

• 信号处理：CT 扫描仪从 X 射线探测器生成大量数据，通常以超过 1 Gbps 的速度处理信号。HDI PCB 确保这些信号的传输损失或干扰最小。

• 紧凑的设计：空间是医疗设备的宝贵。HDI PCB 允许在较小的占地面积内进行多层设计（有时多达 12 层或更多层），适合扫描仪内的紧密外壳。

• 电源管理：这些板处理 X 射线管的高压配电，同时为数字元件保持稳定的低压电源，通常在特定电路中管理高达 10 安培或更高的电流。

• 可靠性：在医疗环境中，失败不是一种选择。HDI PCB 能够承受持续运行、振动和温度波动，确保一致的性能。

通过利用高密度 PCB 制造技术，CT 扫描仪可以通过精确的控制系统实现更快的扫描时间、更高的图像分辨率并提高患者安全。

HDI PCB 设计的主要特点

HDI PCB 设计由多项高级功能定义，这些功能使其有别于标准电路板。下面，我们将探讨最关键的元素，包括微孔、盲孔、埋孔和激光钻孔，并解释它们如何促进 CT 扫描仪的功能。

1. 微孔：高密度连接的支柱

微孔是直径通常小于 150 微米的小孔，用于连接 HDI PCB 的不同层。与跨越整个电路板的传统通孔过孔不同，微孔更浅，占用的空间更小，从而实现更密集的布局。在 CT 扫描仪中，微孔可以在层之间路由高速信号，而不会引入显着的延迟或串扰，从而在高级系统中保持高达 10 Gbps 数据速率的信号完整性。

微孔通常是使用激光钻孔创建的，这是一种确保孔干净、准确的精确方法。这项技术对于将数百个甚至数千个连接安装到医学成像设备中使用的紧凑型电路板中至关重要。

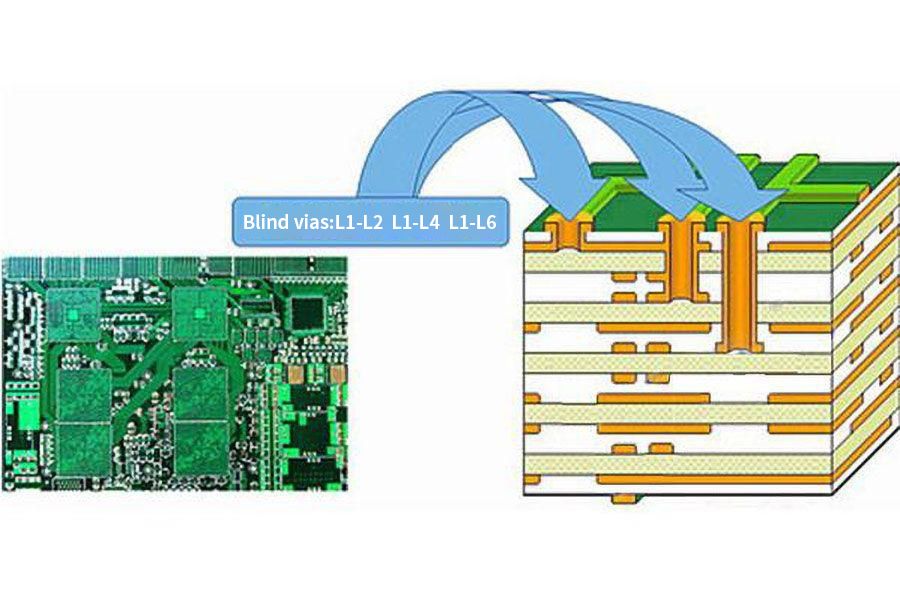

2. 盲孔：优化空间和性能

盲孔是从 PCB 的外层开始并终止于内层的连接，而无需穿过整个电路板。这种设计节省了电路板另一侧的空间，允许更多的组件或布线选项。在 CT 扫描仪中，盲孔通常用于表面空间至关重要的区域，例如传感器阵列或控制模块附近，从而实现更密集的组件布局。

通过减少通孔过孔的数量，盲孔还可以最大限度地减少信号路径长度，从而降低阻抗并提高高频信号的性能——通常在匹配线路中达到 50 欧姆左右的特征阻抗值。

3. 埋孔：多层设计的隐藏连接

埋孔连接 HDI PCB 的内层而不到达外表面。这些隐藏连接非常适合多层板，由于其复杂性，多层板在 CT 扫描仪中很常见。埋入过孔为额外的组件或走线释放了表面空间，支持图像处理和数据传输所需的复杂电路。

在高密度PCB制造中，埋孔通常与微孔结合使用，形成堆叠或交错结构，进一步提高连接密度。这种方法在具有 8 层或更多层的电路板中特别有用，因为内部布线成为一项重大挑战。

4. 激光钻孔：高密度制造的精度

激光钻孔是一种尖端技术，用于极高精度地创建微孔、盲孔和埋孔。与机械钻孔不同，机械钻孔可以限制在较大的孔尺寸（通常高于 0.2 毫米）上，激光钻孔可以产生直径小至 0.05 毫米的孔。这种精度对于 HDI PCB 设计至关重要，因为每一毫米的空间都很重要。

在 CT 扫描仪中，激光钻孔可确保准确形成高速信号路径所需的微小通孔，从而降低缺陷或信号衰减的风险。该工艺还可以缩短生产时间，因为现代激光系统每秒可以钻数千个过孔，支持高密度 PCB 制造的需求。

CT 扫描仪 HDI PCB 制造面临的挑战

虽然 HDI PCB 具有令人难以置信的优势，但它们的制造工艺比标准电路板复杂得多。以下是高密度 PCB 制造过程中面临的一些主要挑战，特别是对于 CT 扫描仪等要求苛刻的应用：

• 严格的公差：HDI 设计通常需要小至 0.075 毫米（3 密耳）的线宽和间距，在制造和组装过程中要求卓越的精度。即使是轻微的偏差也可能导致信号问题或电路板故障。

• 材料选择：CT 扫描仪中的高频信号需要介电损耗低的材料，例如介电常数低于 3.5 的高性能层压板。选择正确的材料对于保持性能至关重要。

• 热管理：HDI PCB 的紧凑性会导致热量积聚，尤其是在 CT 扫描仪的高功率部分。有效的热通孔和散热策略对于防止过热至关重要。

• 成本： HDI PCB 设计中涉及的先进技术，例如激光钻孔和顺序层压，增加了生产成本。平衡成本与性能是制造商面临的持续挑战。

尽管存在这些障碍，制造技术的进步继续使 HDI PCB 更容易获得和可靠，确保它们满足医疗应用的严格要求。

HDI PCB 在医学成像设备中的优势

在 CT 扫描仪和其他医学成像设备中采用 HDI PCB 带来了一些切实的好处，直接影响性能和患者的治疗效果：

• 增强小型化：HDI 技术允许更小、更轻的设备，使 CT 扫描仪更便携，更容易集成到医院环境中。

• 提高信号完整性：HDI PCB 具有更短的信号路径和更少的干扰，支持更快的数据采集，从而缩短扫描时间——在现代系统中，每张图像通常不到 1 秒。

• 更高的可靠性：HDI PCB 的坚固设计和精确制造可确保一致的运行，最大限度地减少关键医疗环境中的停机时间。

• 支持高级功能：HDI PCB 能够将人工智能驱动的图像处理或实时 3D 重建等尖端技术直接集成到扫描仪的硬件中。

这些优势凸显了为什么 HDI PCB 设计不仅是一种趋势，而且是医学成像技术发展的必需品。

医疗应用 HDI PCB 技术的未来趋势

随着医疗技术的进步，HDI PCB 的作用也在不断进步。以下是一些可能影响其在未来 CT 扫描仪中的使用的新兴趋势：

• 增加层数：未来的 HDI PCB 可能会包含 16 层或更多层，以在对更高处理能力的需求的推动下，在紧凑的设计中支持更强大的功能。

• 先进材料：正在开发具有超低介电常数（低于 2.5）和改进热性能的新型基板，以应对更高的频率和热负荷。

• 制造自动化：更多地使用自动化激光钻孔和检测系统将提高高密度 PCB 制造的精度并降低成本。

• 与物联网集成：CT 扫描仪中的 HDI PCB 可能很快就会包括用于实时诊断和连接的嵌入式传感器，从而实现远程监控和预测性维护。

这些创新有望使 CT 扫描仪更快、更高效、更易于使用，进一步改善全球医疗保健服务。

HDI PCB 在现代医疗保健中的力量

高密度互连 （HDI） PCB 是现代 CT 扫描仪的基石，可实现提供精确医学成像所需的紧凑、高性能设计。通过微孔、盲孔、埋孔和激光钻孔等先进功能，HDI PCB 设计支持这些关键设备中信号处理、电源管理和数据传输的复杂要求。高密度 PCB 制造的精度确保每个组件无缝工作，有助于加快诊断速度和更好的患者护理。

随着技术的不断发展，HDI PCB 将继续处于医疗创新的前沿，推动性能、可靠性和可访问性的改进。对于工程师和制造商来说，了解 HDI 技术的复杂性是在这个快节奏的领域保持领先地位的关键。通过正确的设计和制造策略，HDI PCB 在 CT 扫描仪中的潜力是无限的，有望在未来带来更先进、更高效的医疗解决方案。
