机器人PCB材料选择基本指南

为机器人技术选择合适的 PCB 材料对于确保性能、耐用性和可靠性至关重要，尤其是在要求苛刻的应用中。无论您是针对恶劣环境、高温条件进行设计，还是需要柔性材料，材料选择都可以决定您的项目的成败。在本指南中，我们将深入探讨为机器人技术选择最佳 PCB 材料，重点关注极端条件下的耐用性、耐热性、灵活性和层压板选择等关键因素。让我们探讨如何为您的下一个机器人项目做出明智的决策。

为什么PCB材料选择在机器人技术中很重要

机器人应用经常突破技术极限，需要能够承受独特挑战的印刷电路板 （PCB）。从在极端高温下运行的工业机器人到在崎岖地形中导航的无人机，PCB 必须承受压力，同时保持信号完整性和功能。材料选择不当可能会导致分层、开裂或信号丢失等故障，从而浪费时间和金钱。

正确的材料可确保您的 PCB 能够承受机械应力、温度波动以及湿气或化学品等环境因素。例如，工厂中的机器人可能面临超过 100°C 的温度，而海洋机器人可能会暴露在盐水腐蚀中。通过了解机器人应用的具体需求，您可以选择能够优化性能和使用寿命的材料。

为机器人选择 PCB 材料的关键因素

在深入研究特定材料之前，让我们先分解一下为机器人选择 PCB 材料时要考虑的关键因素。这些因素将指导您的决策过程并确保您的设计满足应用的需求。

1. 环境条件：适用于恶劣环境的PCB材料

机器人通常在恶劣的环境中运行，例如极冷、潮湿、灰尘或化学品暴露。例如，农业机器人可能会遇到农药，而水下机器人则面临持续的水分和压力。PCB 材料必须能够抵抗这些条件，以防止腐蚀、膨胀或电气故障。

具有高防潮性的材料，例如吸水率低（例如低于 0.2%）的材料，是潮湿或潮湿环境的理想选择。此外，具有耐化学性的涂层或层压板可以防止腐蚀性物质。IPC-TM-650 等测试标准可以帮助评估材料在恶劣条件下的性能，确保长期可靠性。

2. 热性能：高温PCB材料

高温是机器人技术中的常见挑战，特别是对于汽车或工业系统等组件可能在热源附近运行的应用。具有高玻璃化转变温度 （Tg） 的 PCB 材料对于防止软化或变形至关重要。例如，高温环境通常建议使用 Tg 高于 170°C 的材料。

导热系数也很重要。具有良好散热性（例如，1.0 W/m·K或更高）的材料可以防止关键部件过热。这对于保持信号完整性和防止热失控至关重要，热失控可能会损坏 PCB 或连接的系统。

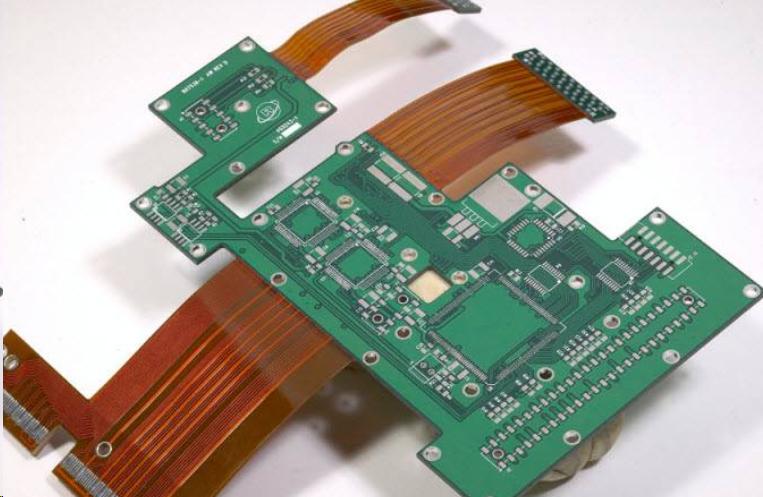

3. 灵活性：用于动态设计的柔性 PCB 材料

许多机器人应用需要能够弯曲或弯曲而不会断裂的 PCB，特别是在机械臂或可穿戴设备等紧凑或移动设计中。柔性 PCB 材料允许在空间有限或涉及持续运动的情况下进行创新设计。

柔性材料必须平衡耐用性和可弯曲性。需要寻找的常见规格是弯曲半径，它表示材料可以弯曲而不开裂的紧密程度。例如，对于许多柔性基材来说，10 倍材料厚度的弯曲半径通常是一个安全阈值。

4. 电气特性：信号完整性和性能

机器人技术通常涉及高速数据传输和精确控制系统，因此介电常数 （Dk） 和耗散因数 （Df） 等电气特性至关重要。低 Dk（例如 3.5 或更低）可确保最小的信号延迟，而低 Df（例如 0.002 或更低）可减少信号损耗，这对于高频应用至关重要。

将材料的阻抗与设计要求相匹配（例如，许多射频应用的阻抗为 50 欧姆）也至关重要。阻抗控制不良会导致信号反射，从而降低敏感机器人系统的性能。

用于机器人应用的流行 PCB 材料

现在我们已经介绍了关键因素，让我们探讨适合机器人技术的特定材料，重点关注它们的特性和理想的用例。

1. FR-4：通用机器人的标准选择

FR-4 因其经济实惠和平衡的特性而成为使用最广泛的 PCB 材料。它由玻璃纤维编织和环氧树脂制成，具有良好的机械强度和约 130-140°C 的 Tg，使其适用于许多具有中等温度要求的机器人应用。

然而，如果没有额外的保护涂层，标准 FR-4 在极端高温或恶劣环境中可能无法很好地表现。对于温和条件下的机器人，例如教育机器人或室内系统，FR-4 是一种经济高效且可靠的选择。

2. 高Tg FR-4：用于高温机器人

对于暴露在更高温度下的机器人，Tg 为 170°C 或更高的高 Tg FR-4 变体是更好的选择。这些材料比标准 FR-4 更能抵抗热变形，通常用于工业机器人或汽车系统，在这些系统中需要考虑电机或发动机的热量。

高 Tg FR-4 还在焊接过程中提高了热稳定性，降低了分层的风险。如果您的机器人项目涉及持续高于 100°C 的温度，这种材料可以在性能和成本之间取得良好的平衡。

3. 聚酰亚胺：高温 PCB 和柔韧性的理想选择

聚酰亚胺是需要耐高温性和柔韧性的机器人的首选材料。聚酰亚胺的 Tg 通常超过 250°C，可以承受极热，非常适合在恶劣条件下运行的航空航天或军事机器人。

此外，聚酰亚胺具有高度柔韧性，即使在反复弯曲后仍具有出色的抗拉强度。这使其成为机器人中柔性 PCB 设计的首选，在这些机器人中，空间限制或动态运动是因素。其低吸湿性（约 1-2%）也增加了潮湿环境中的耐用性。

4. 聚四氟乙烯基材料：用于高频机器人

在涉及高频信号的机器人应用中，例如自主导航系统或通信设备，PTFE 基材料（通常用玻璃或陶瓷填料增强）表现出色。它们具有低介电常数（Dk 约为 2.1-2.5）和最小的信号损失，确保在 1 GHz 以上的频率下具有可靠的性能。

虽然这些材料更昂贵，但它们在高温和恶劣环境中的稳定性使其值得考虑用于信号完整性不容谈判的关键机器人系统。

5. 金属芯 PCB：增强的热管理

对于产生大量热量的机器人，金属芯 PCB （MCPCB） 是一个绝佳的选择。这些电路板通常由铝或铜底座制成，具有卓越的导热性（通常为 1-3 W/m·K 或更高），可有效散发敏感组件的热量。

MCPCB 通常用于具有大功率组件的机器人，例如电机控制器或检测机器人中的 LED 系统。它们能够处理远高于 150°C 的温度而不会降解，这使其成为苛刻的热环境的理想选择。

为机器人选择 PCB 层压板：需要了解什么

层压板的选择是机器人 PCB 材料选择的一个关键方面。层压板提供了电路板的结构和电气基础，其特性直接影响性能。以下是为机器人选择 PCB 层压板时要考虑的事项。

1. 介电强度和绝缘性

层压板必须提供强大的绝缘性以防止电气短路，特别是在高压机器人应用中。寻找具有高介电强度（例如 500 V/mil 或更高）的层压板，以确保压力下的安全性和可靠性。

2. 热膨胀 （CTE）

热膨胀系数 （CTE） 衡量材料随温度变化而膨胀或收缩的程度。层压板和组件之间的 CTE 不匹配会导致机械应力或开裂。对于高温机器人，选择 CTE 接近铜的层压板（约 17 ppm/°C），以最大限度地降低风险。

3. 层数和厚度

机器人 PCB 通常需要多层设计来适应复杂的电路。层压板必须支持所需的层数，同时保持信号完整性。较薄的层压板（例如，每层 0.2 毫米）是紧凑型设计的理想选择，而较厚的选项则在坚固的应用中提供更高的耐用性。

4. 环境认证

对于医疗或航空航天等受监管行业的机器人，层压板必须符合 RoHS（有害物质限制）或 UL（美国保险商实验室）阻燃等级等标准。请务必检查层压板的认证，以确保其满足您的项目要求。

在机器人技术中优化 PCB 材料选择的技巧

除了选择正确的材料和层压板之外，这里还有一些实用技巧，可确保您的 PCB 在机器人应用中发挥最佳性能：

• 尽早与制造商合作：与您的 PCB 制造合作伙伴密切合作，讨论材料可用性、叠层设计和测试能力。早期协作可以避免代价高昂的重新设计。

• 模拟环境压力：使用仿真工具对 PCB 在温度、湿度或机械应力下的行为进行建模。这有助于在生产前识别潜在故障。

• 优先测试：进行彻底的测试，例如热循环（例如 -40°C 至 125°C）或潮湿暴露，以验证材料在实际条件下的性能。

• 平衡成本和性能：虽然聚酰亚胺等高端材料具有卓越的性能，但成本更高。评估像高 Tg FR-4 这样更实惠的选择是否可以在不影响可靠性的情况下满足您的需求。

使用正确的 PCB 材料构建可靠的机器人

为机器人选择合适的 PCB 材料是在环境要求、热性能、灵活性和电气要求之间取得平衡。无论您是在处理恶劣环境、高温还是需要灵活设计，了解 FR-4、聚酰亚胺和金属芯 PCB 等材料的特性都可以指导您做出最佳选择。此外，选择正确的层压板可确保结构完整性并符合行业标准。
